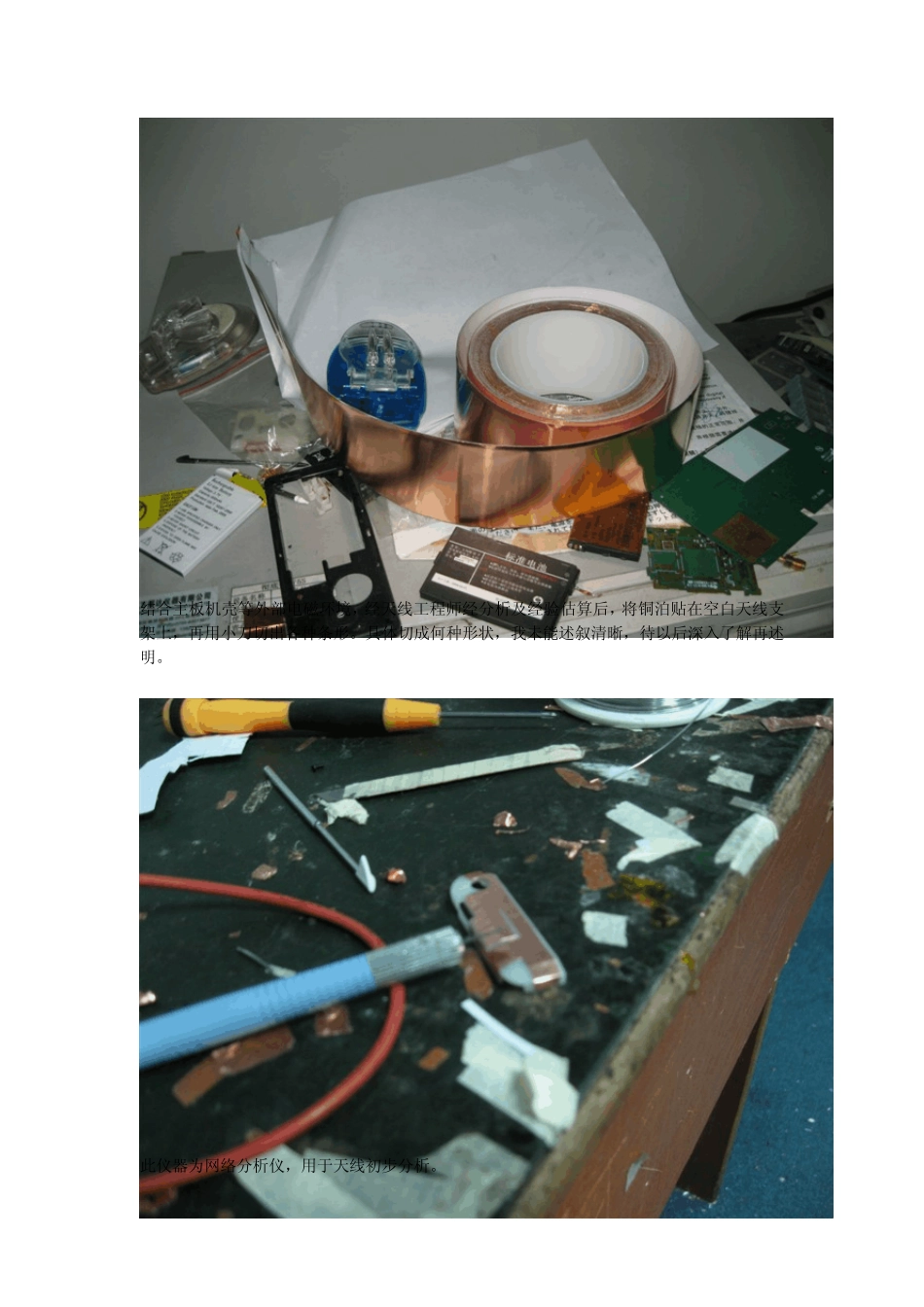

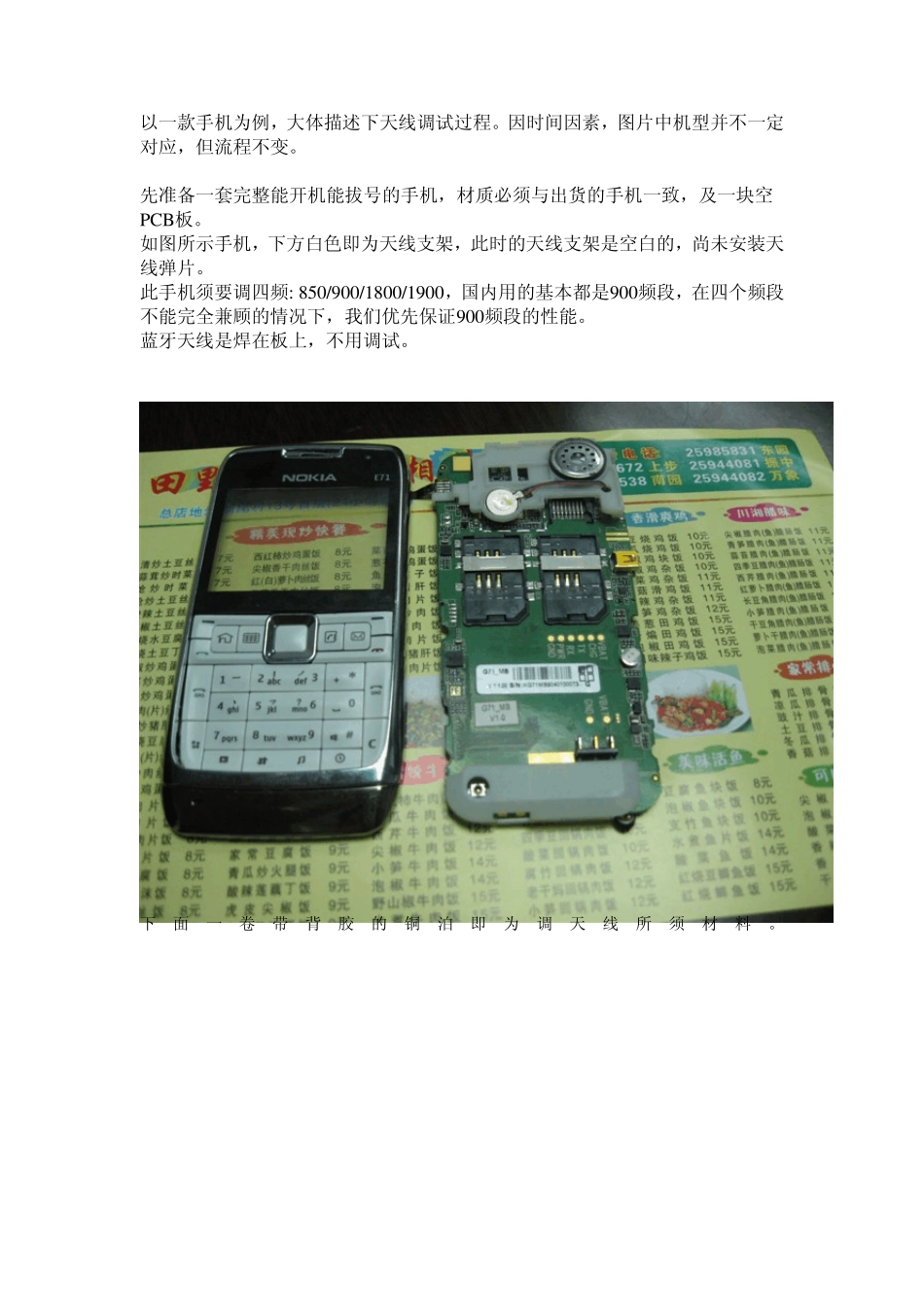

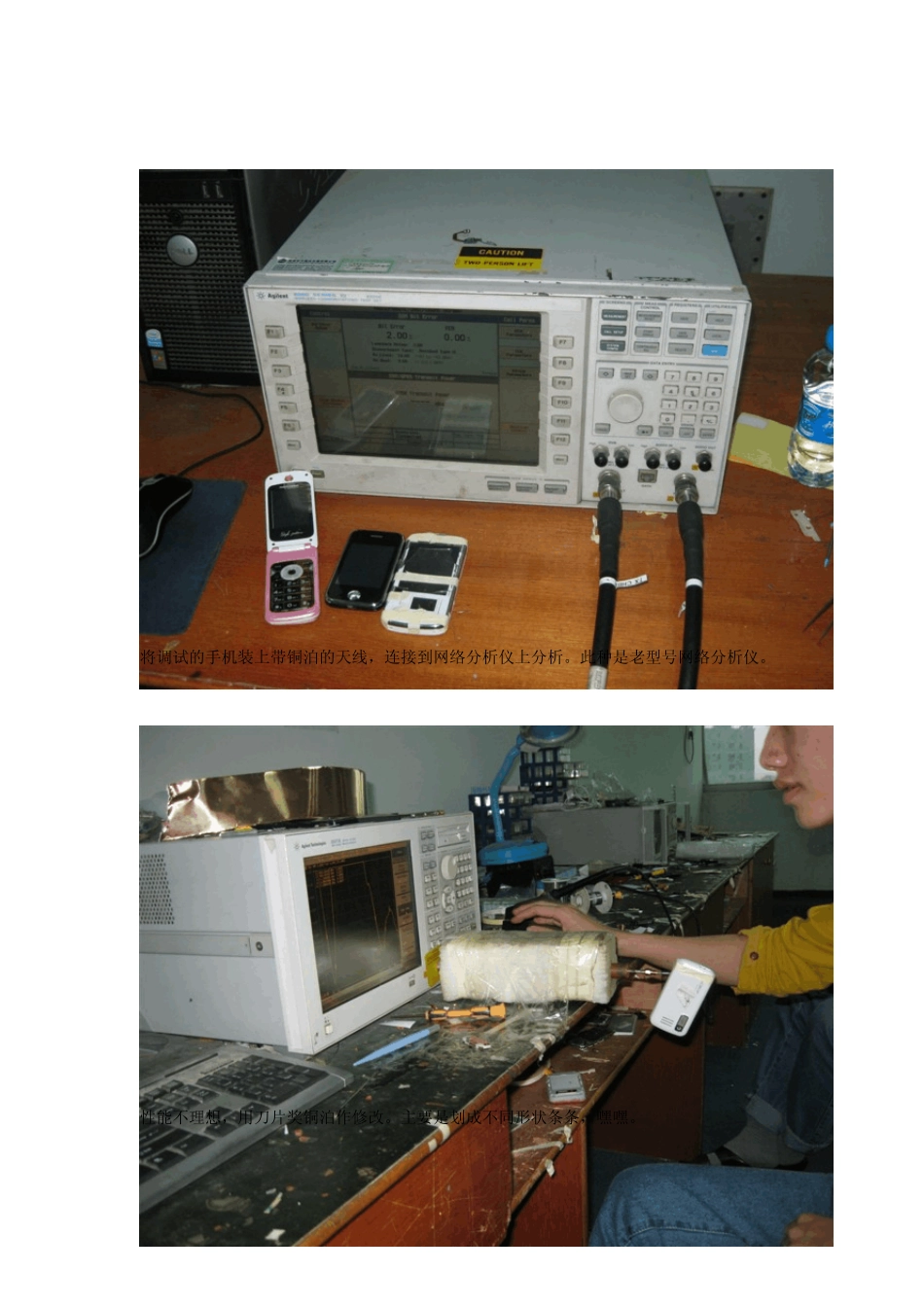

以一款手机为例,大体描述下天线调试过程。因时间因素,图片中机型并不一定对应,但流程不变。 先准备一套完整能开机能拔号的手机,材质必须与出货的手机一致,及一块空PCB板。 如图所示手机,下方白色即为天线支架,此时的天线支架是空白的,尚未安装天线弹片。 此手机须要调四频: 850/900/1800/1900,国内用的基本都是900频段,在四个频段不能完全兼顾的情况下,我们优先保证900频段的性能。 蓝牙天线是焊在板上,不用调试。 下面一卷带背胶的铜泊即为调天线所须材料。 结合主板机壳等外部电磁环境,经天线工程师经分析及经验估算后,将铜泊贴在空白天线支架上,再用小刀切出各种条形。具体切成何种形状,我未能述叙清晰,待以后深入了解再述明。 此仪器为网络分析仪,用于天线初步分析。 将调试的手机装上带铜泊的天线,连接到网络分析仪上分析。此种是老型号网络分析仪。 性能不理想,用刀片奖铜泊作修改。主要是划成不同形状条条,嘿嘿。 此为多次修改的样品天线,铜泊补过并焊过。 与成品天线作对比。 此为新型的网络分析仪。 天线性能分析数据。黄色的线条第一个波谷是 8 5 0 /9 0 0 频段,第二个波谷是 1 8 0 0 /1 9 0 0 频段。 在网络分析仪上通过后,再进行主要指标测功率及灵敏度测试。 此仪器是三角锥测试仪,可粗络测功率及灵敏度。 再进入天线厂的重心------暗室。此暗室是法国的SATIMO 测试系统。 紧闭的暗室大门及专用电脑。 此为暗室内部,尖形的是吸波材料。手机置于黄色物体项上。 有二十四个测试头,围绕手机,可旋转。这样测出来的是 3D 数据。 测试系统主介面。 测试结果,结果就是那些圈圈。 这个看不懂。 最终天线性能报告。从上至下是四个频段的最大功率,平均功率,灵敏度三个值。通过这三个值来反应天线是否调试合格。 结果合格后,前面空白的天线支架就要在模具上加上这样的柱位,用于后期热熔天线弹片。 天线生产车间。 最主要的工序----将天线弹片用手啤机热熔天塑胶支架上。 。流水线 成品天线。
