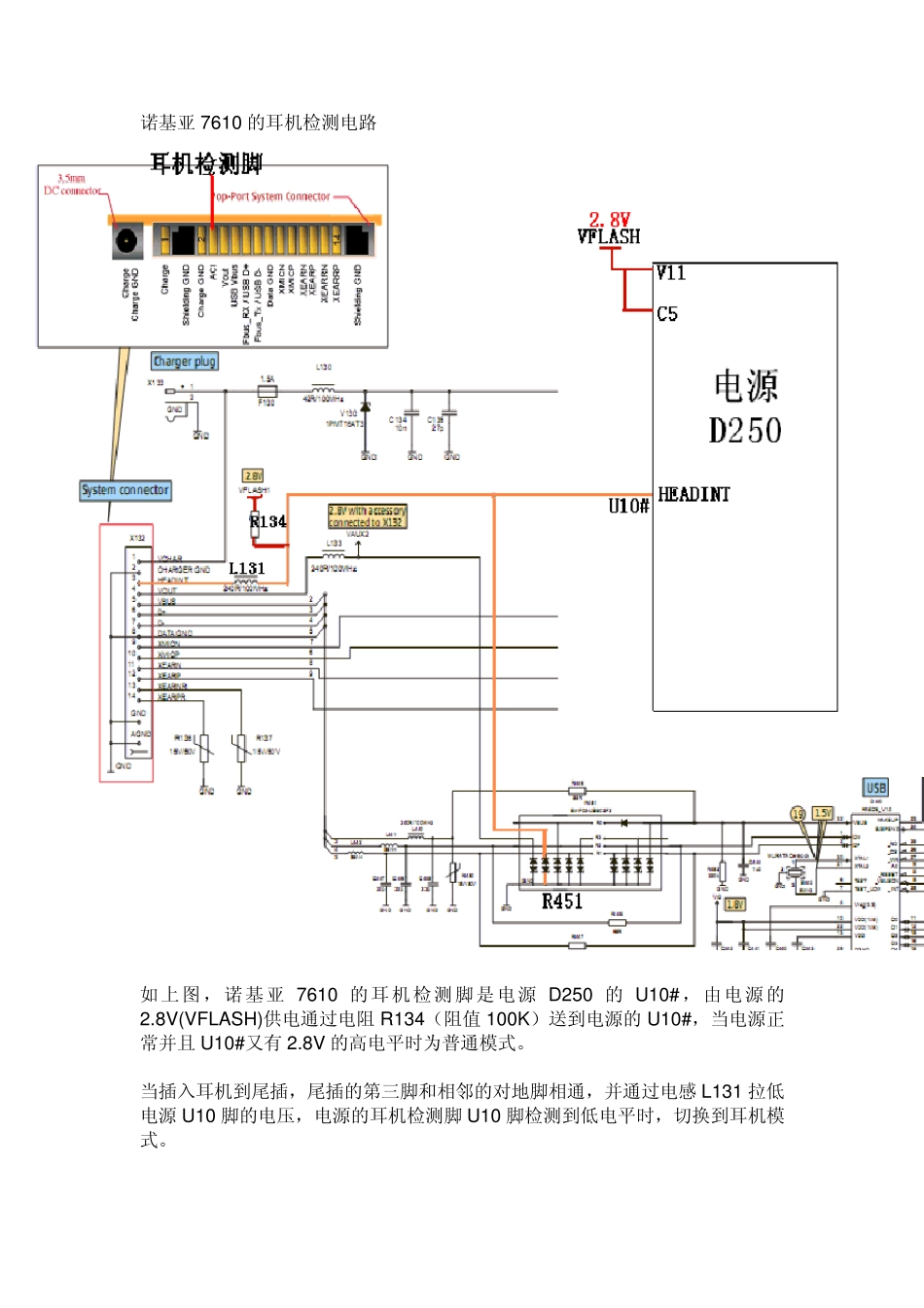

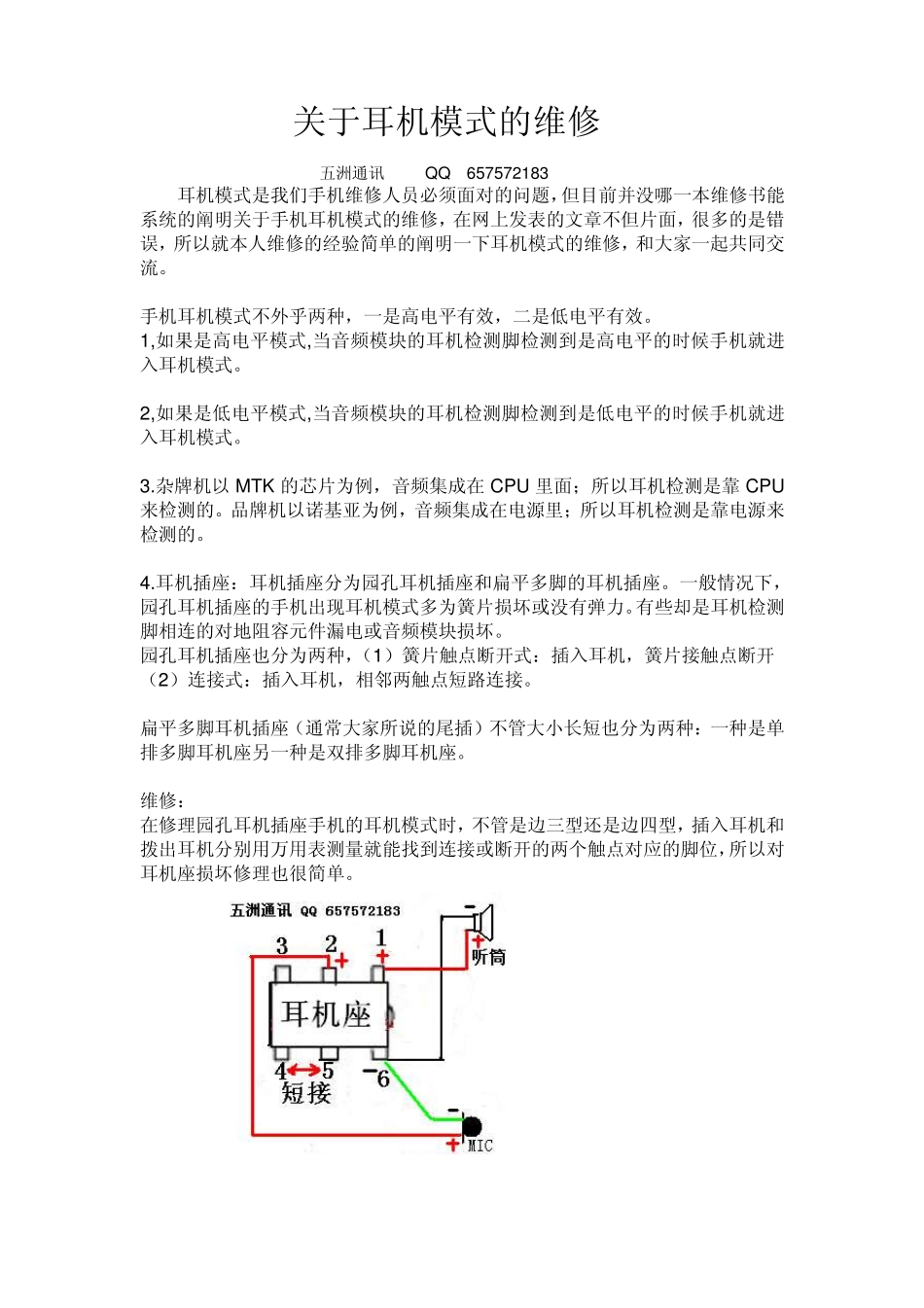

关于耳机模式的维修 五洲通讯 QQ 657572183 耳机模式是我们手机维修人员必须面对的问题，但目前并没哪一本维修书能系统的阐明关于手机耳机模式的维修，在网上发表的文章不但片面，很多的是错误，所以就本人维修的经验简单的阐明一下耳机模式的维修，和大家一起共同交流。 手机耳机模式不外乎两种，一是高电平有效，二是低电平有效。 1,如果是高电平模式,当音频模块的耳机检测脚检测到是高电平的时候手机就进入耳机模式。 2,如果是低电平模式,当音频模块的耳机检测脚检测到是低电平的时候手机就进入耳机模式。 3.杂牌机以MTK 的芯片为例，音频集成在CPU 里面；所以耳机检测是靠 CPU来检测的。品牌机以诺基亚为例，音频集成在电源里；所以耳机检测是靠电源来检测的。 4.耳机插座：耳机插座分为园孔耳机插座和扁平多脚的耳机插座。一般情况下，园孔耳机插座的手机出现耳机模式多为簧片损坏或没有弹力。有些却是耳机检测脚相连的对地阻容元件漏电或音频模块损坏。 园孔耳机插座也分为两种，（1）簧片触点断开式：插入耳机，簧片接触点断开 （2）连接式：插入耳机，相邻两触点短路连接。 扁平多脚耳机插座（通常大家所说的尾插）不管大小长短也分为两种：一种是单排多脚耳机座另一种是双排多脚耳机座。 维修： 在修理园孔耳机插座手机的耳机模式时，不管是边三型还是边四型，插入耳机和拨出耳机分别用万用表测量就能找到连接或断开的两个触点对应的脚位，所以对耳机座损坏修理也很简单。 诺基亚7610 的耳机检测电路 如上图，诺基亚7610 的耳机检测脚是电源D250 的U10#，由电源的2.8V(VFLASH)供电通过电阻R134（阻值100K）送到电源的U10#，当电源正常并且U10#又有2.8V 的高电平时为普通模式。 当插入耳机到尾插，尾插的第三脚和相邻的对地脚相通，并通过电感 L131 拉低电源U10 脚的电压，电源的耳机检测脚U10 脚检测到低电平时，切换到耳机模式。 如果R134 虚焊或者损坏不通，2.8V(VFLASH)的供电送不到电源的U10 脚，就会变成耳机模式；如果尾插的第三脚和相邻的对地脚之间漏电也会变成耳机模式；如果USB 保护管R451 漏电拉低2.8V(VFLASH)的供电，也会变成耳机模式；电源的耳机检测脚U10#虚焊也会引起耳机模式。 修理：（1）如果是尾插漏电又没有配件更换可以去掉 L131，但不能使用耳机；（2）如果通过清洗，尾插或R451 漏电不是很严重只是轻微漏电，应急修理可以从电源的供电处拉个 2.5--2.8 的伏的电压到尾插的...
