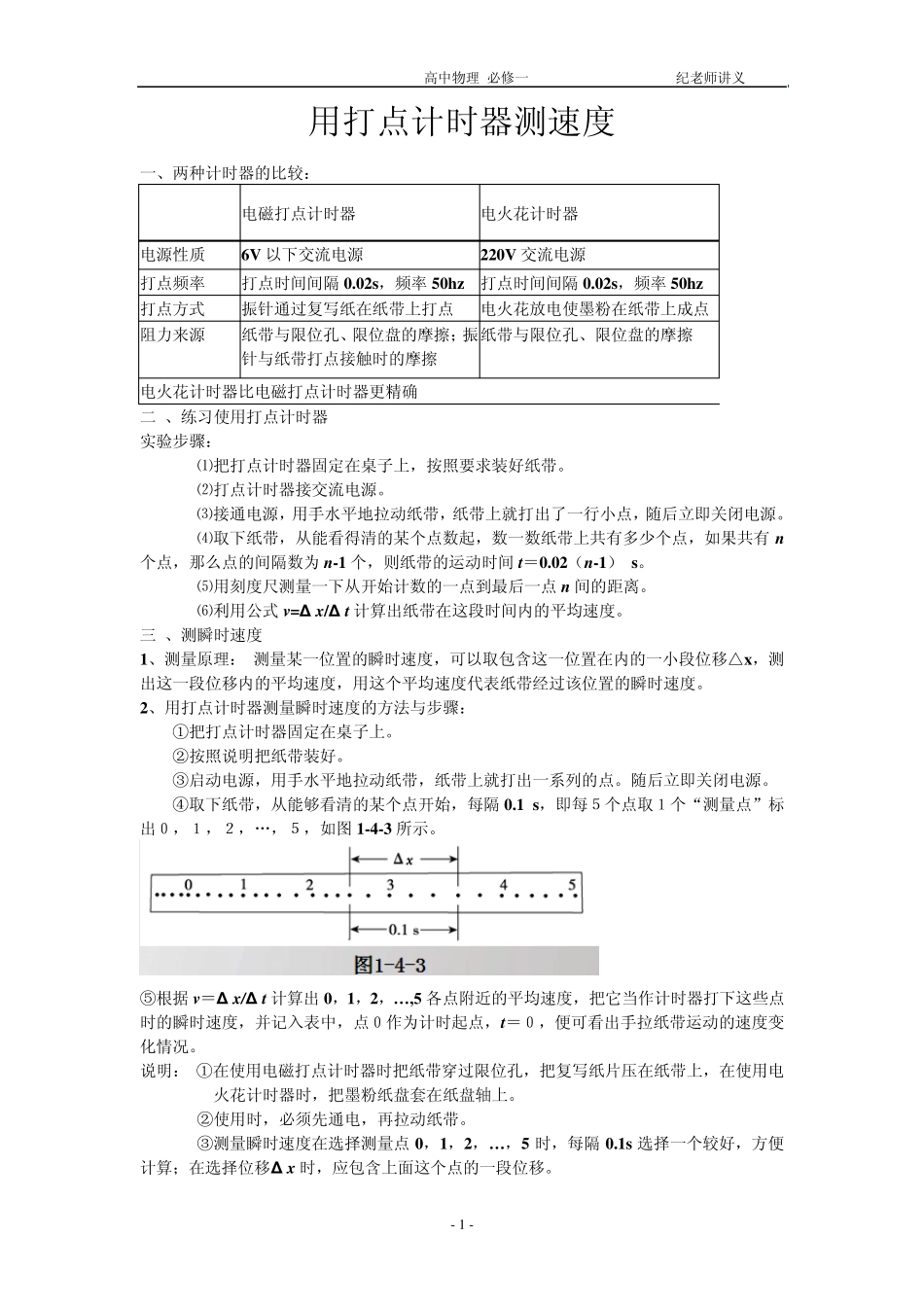

高中物理 必修一 纪老师讲义 - 1 - 用打点计时器测速度 一、两种计时器的比较： 电磁打点计时器 电火花计时器 电源性质 6V 以下交流电源 220V 交流电源 打点频率 打点时间间隔 0.02s，频率 50hz 打点时间间隔 0.02s，频率 50hz 打点方式 振针通过复写纸在纸带上打点 电火花放电使墨粉在纸带上成点 阻力来源 纸带与限位孔、限位盘的摩擦；振针与纸带打点接触时的摩擦 纸带与限位孔、限位盘的摩擦 电火花计时器比电磁打点计时器更精确 二 、练习使用打点计时器 实验步骤： ⑴把打点计时器固定在桌子上，按照要求装好纸带。 ⑵打点计时器接交流电源。 ⑶接通电源，用手水平地拉动纸带，纸带上就打出了一行小点，随后立即关闭电源。 ⑷取下纸带，从能看得清的某个点数起，数一数纸带上共有多少个点，如果共有n个点，那么点的间隔数为n-1 个，则纸带的运动时间 t＝0.02（n-1） s。 ⑸用刻度尺测量一下从开始计数的一点到最后一点 n 间的距离。 ⑹利用公式 v=Δ x/Δ t 计算出纸带在这段时间内的平均速度。 三 、测瞬时速度 1、测量原理： 测量某一位置的瞬时速度，可以取包含这一位置在内的一小段位移△x，测出这一段位移内的平均速度，用这个平均速度代表纸带经过该位置的瞬时速度。 2、用打点计时器测量瞬时速度的方法与步骤： ①把打点计时器固定在桌子上。 ②按照说明把纸带装好。 ③启动电源，用手水平地拉动纸带，纸带上就打出一系列的点。随后立即关闭电源。 ④取下纸带，从能够看清的某个点开始，每隔 0.1 s，即每５个点取１个“测量点”标出０，１，２，„，５，如图 1-4-3 所示。 ⑤根据 v＝Δ x/Δ t 计算出 0，1，2，… ,5 各点附近的平均速度，把它当作计时器打下这些点时的瞬时速度，并记入表中，点０作为计时起点，t＝０，便可看出手拉纸带运动的速度变化情况。 说明： ①在使用电磁打点计时器时把纸带穿过限位孔，把复写纸片压在纸带上，在使用电火花计时器时，把墨粉纸盘套在纸盘轴上。 ②使用时，必须先通电，再拉动纸带。 ③测量瞬时速度在选择测量点 0，1，2，… ，5 时，每隔 0.1s 选择一个较好，方便计算；在选择位移Δ x 时，应包含上面这个点的一段位移。 高中物理 必修一 纪老师讲义 - 2 - ④用平均速度 v= Δ x/Δ t 代替测量点的瞬时速度，选取的Δ x 越小（即Δ t 越短），平均速度越接近瞬时速度，误差越小。 四、用图象...
