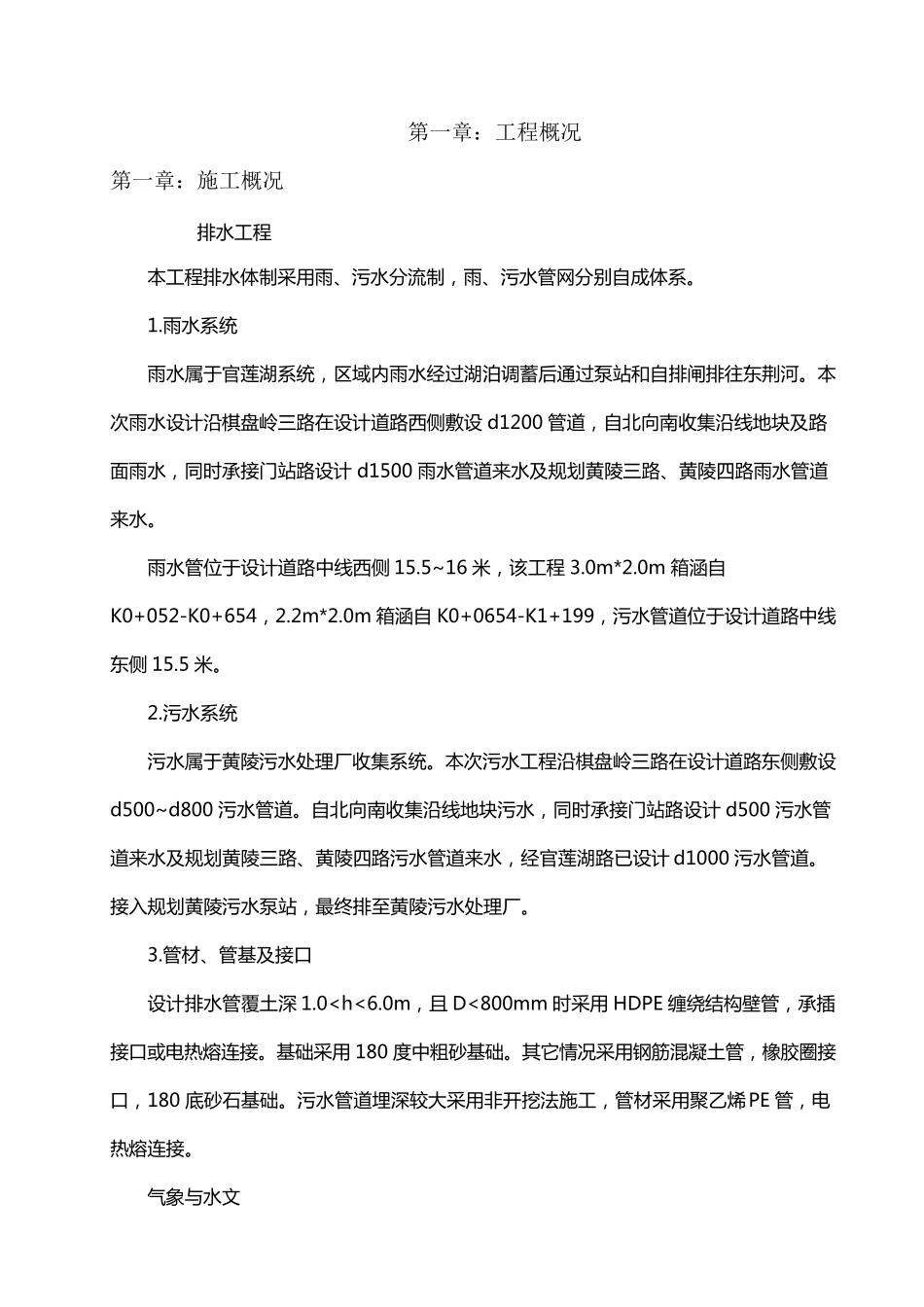

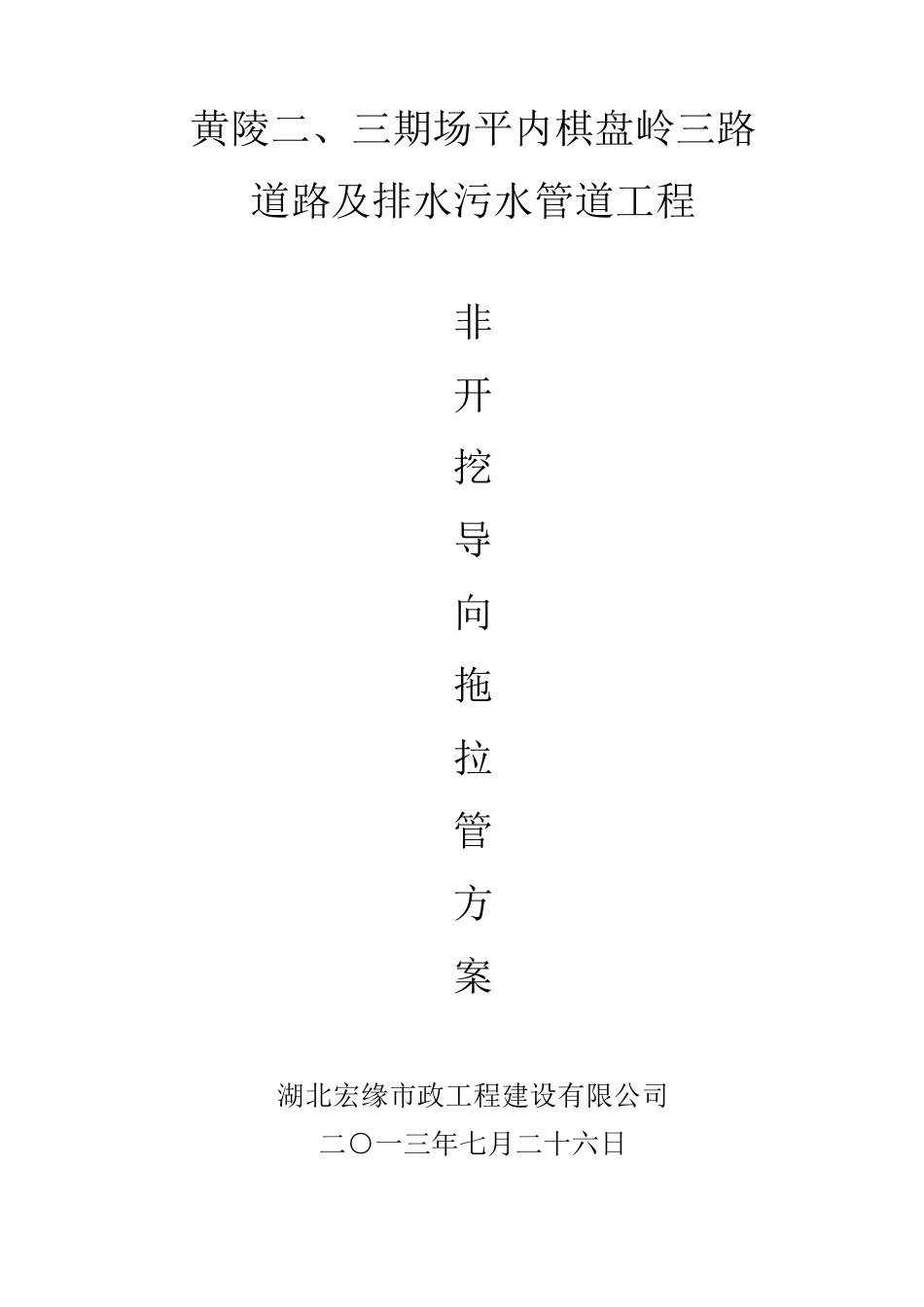

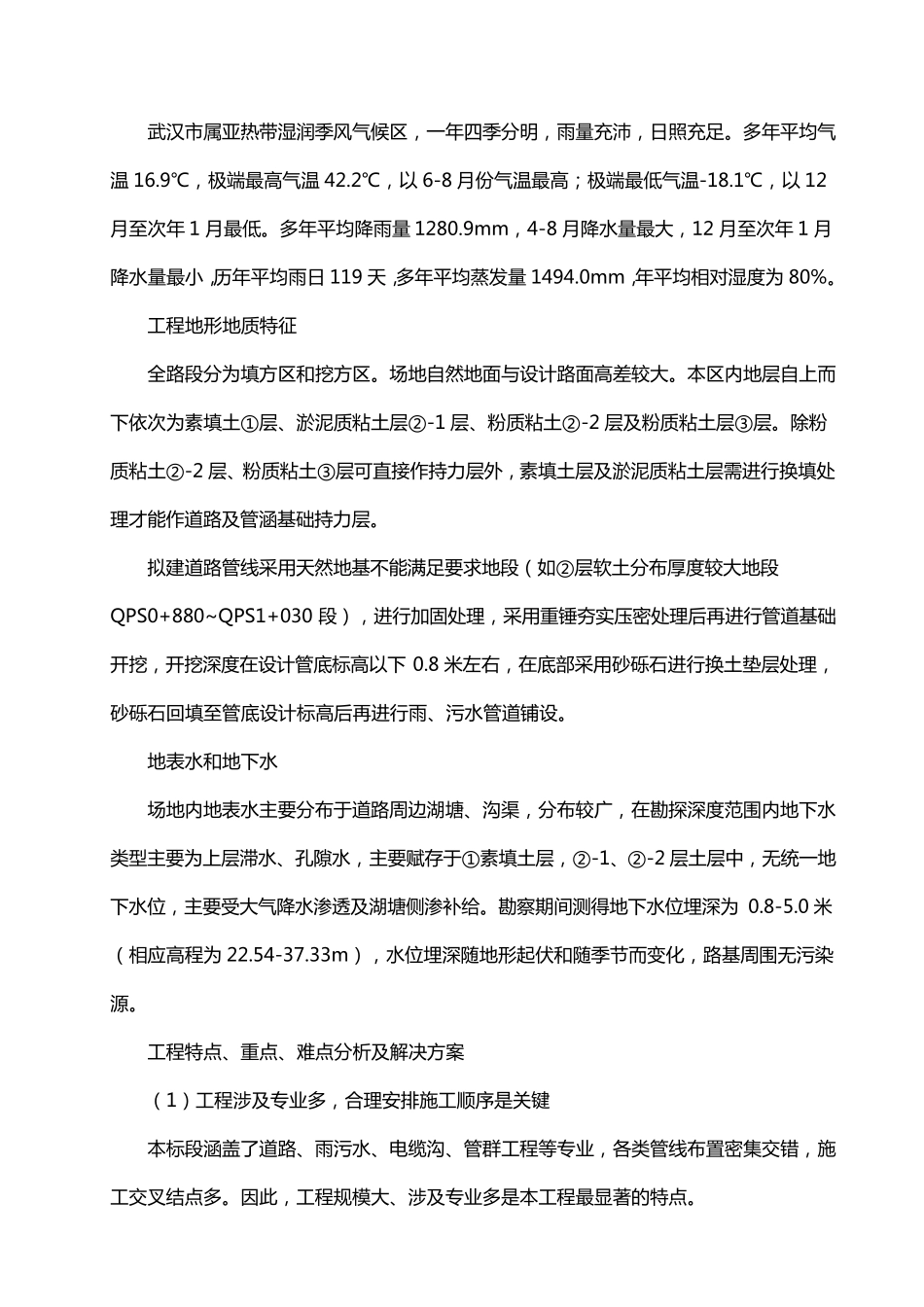

黄陵二、三期场平内棋盘岭三路 道路及排水污水管道工程 非 开 挖 导 向 拖 拉 管 方 案 湖北宏缘市政工程建设有限公司 二○一三年七月二十六日 第一章：工程概况 第一章：施工概况 排 水 工 程 本 工 程 排 水 体 制 采 用 雨 、污水 分流制 ，雨 、污水 管网分别自成体 系。 1.雨 水 系统 雨 水 属于官莲湖系统，区域内雨 水 经过湖泊调蓄后通过泵站和自排 闸排 往东荆河。本次雨 水 设计沿棋盘岭三路在设计道路西侧敷设 d1200 管道，自北向南收集沿线地块及路面雨 水 ，同时承接门站路设计 d1500 雨 水 管道来水 及规划黄陵三路、黄陵四路雨 水 管道来水 。 雨 水 管位于设计道路中线西侧 15.5~16 米，该工 程 3.0m*2.0m 箱涵自K0+052-K0+654，2.2m*2.0m 箱涵自 K0+0654-K1+199，污水 管道位于设计道路中线东侧 15.5 米。 2.污水 系统 污水 属于黄陵污水 处理厂收集系统。本 次污水 工 程 沿棋盘岭三路在设计道路东侧敷设d500~d800 污水 管道。自北向南收集沿线地块污水 ，同时承接门站路设计 d500 污水 管道来水 及规划黄陵三路、黄陵四路污水 管道来水 ，经官莲湖路已设计 d1000 污水 管道。接入规划黄陵污水 泵站，最终排 至黄陵污水 处理厂。 3.管材、管基及接口 设计排 水 管覆土深 1.0
