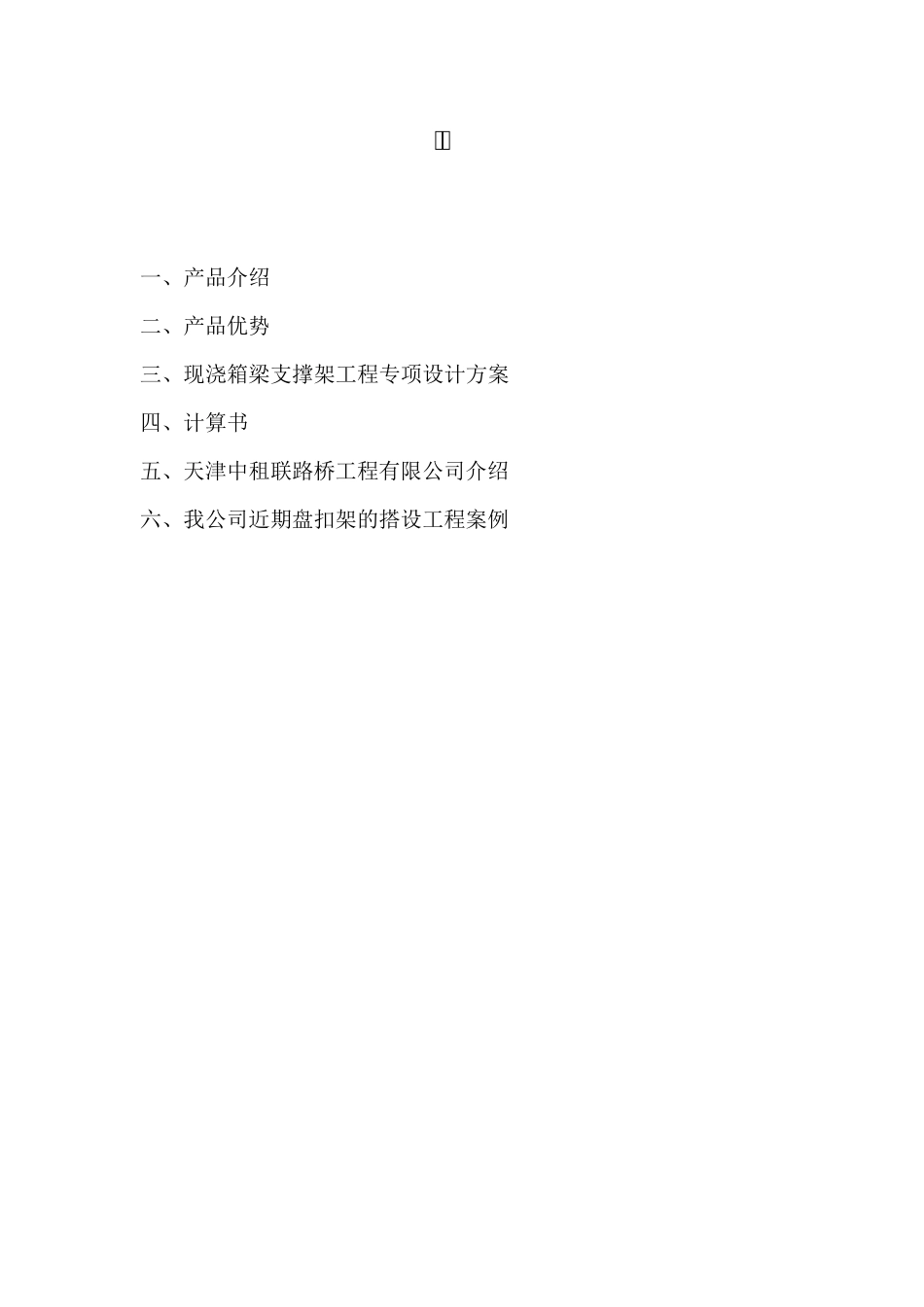

桥梁专用重型支撑系统 ——承插型盘扣式钢管支架优化方案 天津中租联路桥工程有限公司 目录 一、产品介绍........................................1 二、产品优势........................................1 三、现浇箱梁支撑架工程专项设计方案..................8 四、计算书.........................................16 五、天津中租联路桥工程有限公司介绍.................30 六、我公司近期盘扣架的搭设工程案例.................34 - 1 - 一、产品介绍 盘扣支撑架是德国 80年代的产物，在国外使用约 35年，经过了改良，是一个很成熟的工法。目前是使用的最广泛和最受信任的支撑体系。立杆采用套管承插连接，水平杆和斜杆采用杆端和接头卡入连接盘，用楔形插销连接，形成结构几何不变体系的钢管支架。承插型盘扣式钢管支架由立杆、水平杆、斜杆、可调底座及可调托座等配件构成。盘扣式支撑脚手架具有多功能性、高效性、承载力大、安全可靠性等突出特点，广泛应用在我国的道路桥梁、水利水电工程、市政工程、工业与民用建筑工程领域中。 二、产品优势 1.简便、高效 组装及拆卸速度快，且可依工程及高度需求变动，另每个 Tower均为独立个体，可进行移动及吊装，施工效率高。因为是插销卡入式固定，在每一个连接，只需插销插入后敲紧即可，构建简单易懂，搭过即可上手。 2.安全、稳固 2.1、天津东正测控技术发展有限公司生产的立杆杆体采用 Q345B型凡锰合金钢钢管，结构运用三维立体直角三角型状确保稳固性及承重性。每支杆件皆由插销与圆盘作连结，节点有八个固定孔，除了四个孔是供横杆用外，另外四个比较大的孔，可供斜杆或是定位杆使用。节点与节点之间皆为水平直线，主架与横杆 - 2 - 及斜杆皆能紧密接合，因此能有效的传递承载力量。每支杆件独立搭接，可随时增减连接杆件，不影响节点受力。 2.2、横斜杆之架设方式皆为插销式的，可以确保杆件与主架牢固连结。横斜杆接头特别依照立杆管的圆弧制造，与主架钢管呈整面接触，敲紧插销后，呈三点受力(接头上下二点及插销对圆盘一点)可牢牢固定增加结构强度并传递水平力，横杆头钢管满焊固定。而斜杆头为可转动接头，以铆钉将斜杆头与管身固定。至于主架之连接方式是以四方管连接棒为主，而连接棒已固定在主架上，不用另外的接头组件来组合，可省却材料丢失及整理的麻烦。 2.3、产品经过计算采用材质好的原料，並且从采购到成品，每個阶段必須接受高标准要求，...
