扬声器检验规程

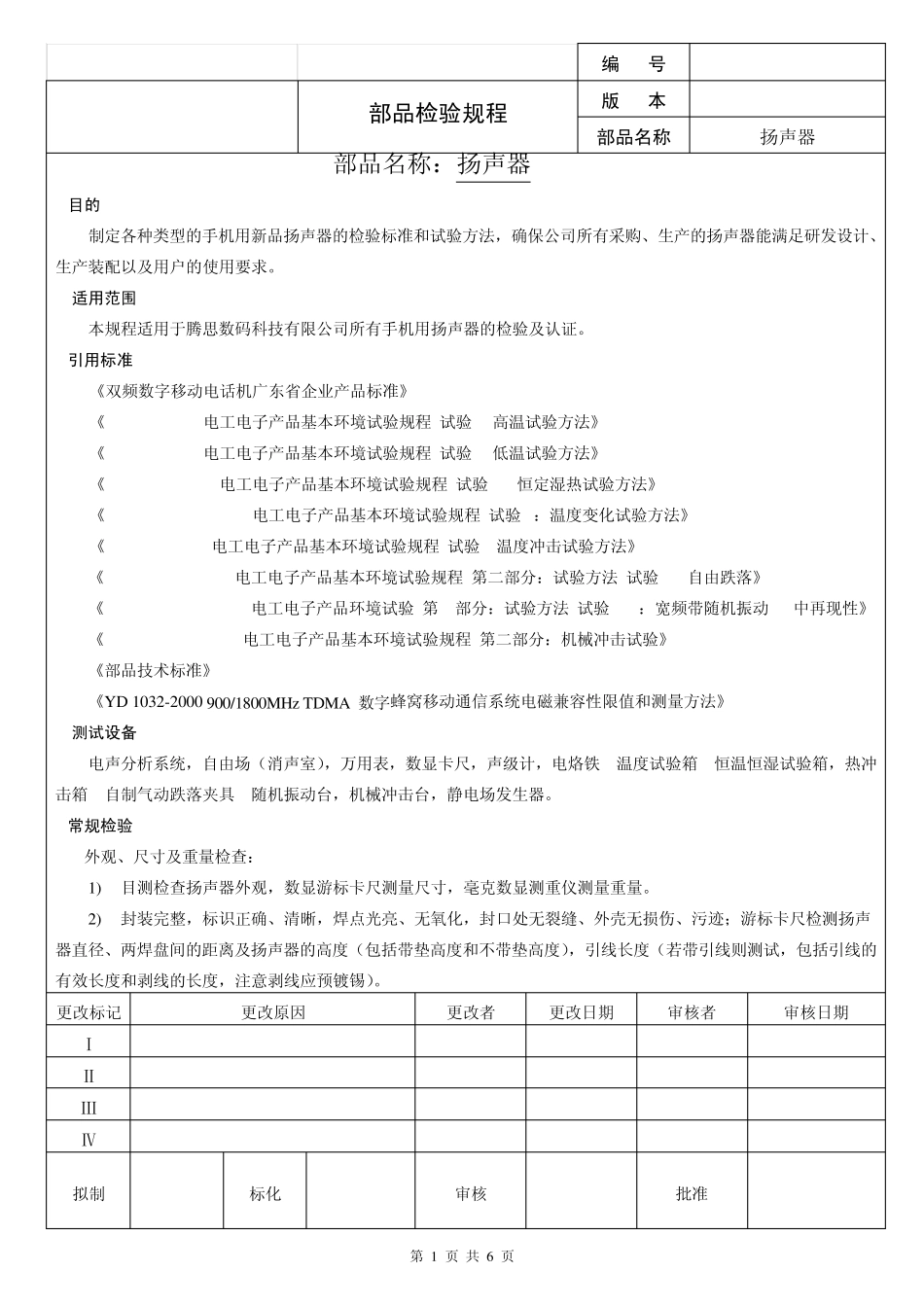

第 1 页 共 6 页 编 号 TD-038 部品检验规程 版 本 TD-A1 部品名称 扬声器 部品名称：扬声器 1目的 制定各种类型的手机用新品扬声器的检验标准和试验方法，确保公司所有采购、生产的扬声器能满足研发设计、生产装配以及用户的使用要求。 2 适用范围 本规程适用于腾思数码科技有限公司所有手机用扬声器的检验及认证。 3引用标准 3.1 《双频数字移动电话机广东省企业产品标准》 3.2 《GB2423.2-89 电工电子产品基本环境试验规程 试验 B:高温试验方法》 3.3 《GB2423.1-89 电工电子产品基本环境试验规程 试验 A:低温试验方法》 3.4 《GB/T2423.3-93 电工电子产品基本环境试验规程 试验 Ca:恒定湿热试验方法》 3.5 《GB/T 2424.22-1987 电工电子产品基本环境试验规程 试验 N：温度变化试验方法》 3.6 《GB2423.13-81 电工电子产品基本环境试验规程 试验: 温度冲击试验方法》 3.7 《GB/T2423.8-1995 电工电子产品基本环境试验规程 第二部分：试验方法 试验 Ed:自由跌落》 3.8 《GB/T 2423.13-1997 电工电子产品环境试验 第 2部分：试验方法 试验 Fdb：宽频带随机振动---中再现性》 3.9 《GB/T 2423.5-1995 电工电子产品基本环境试验规程 第二部分：机械冲击试验》 3.10《部品技术标准》 3.11《YD 1032-2000 900/1800MHz TDMA 数字蜂窝移动通信系统电磁兼容性限值和测量方法》 4 测试设备 电声分析系统，自由场（消声室），万用表，数显卡尺，声级计，电烙铁, 温度试验箱, 恒温恒湿试验箱，热冲击箱, 自制气动跌落夹具, 随机振动台，机械冲击台，静电场发生器。 5常规检验 5.1外观、尺寸及重量检查： 1) 目测检查扬声器外观，数显游标卡尺测量尺寸，毫克数显测重仪测量重量。 2) 封装完整，标识正确、清晰，焊点光亮、无氧化，封口处无裂缝、外壳无损伤、污迹；游标卡尺检测扬声 器直径、两焊盘间的距离及扬声器的高度（包括带垫高度和不带垫高度），引线长度（若带引线则测试，包括引线的有效长度和剥线的长度，注意剥线应预镀锡）。 更改标记 更改原因 更改者 更改日期 审核者 审核日期 Ⅰ Ⅱ Ⅲ Ⅳ 拟制 标化 审核 批准 第 2 页 共 6 页 编 号 TD-038 部品检验规程 版 本 TD-A1 部品名称 扬声器 各尺寸要符合《部品技术标准》、研发设计、技术规格书的要求并易于整机装配。 5.2工艺及装配检查： 扬声器的外观应无损伤、无...
