扭剪型高强螺栓连接

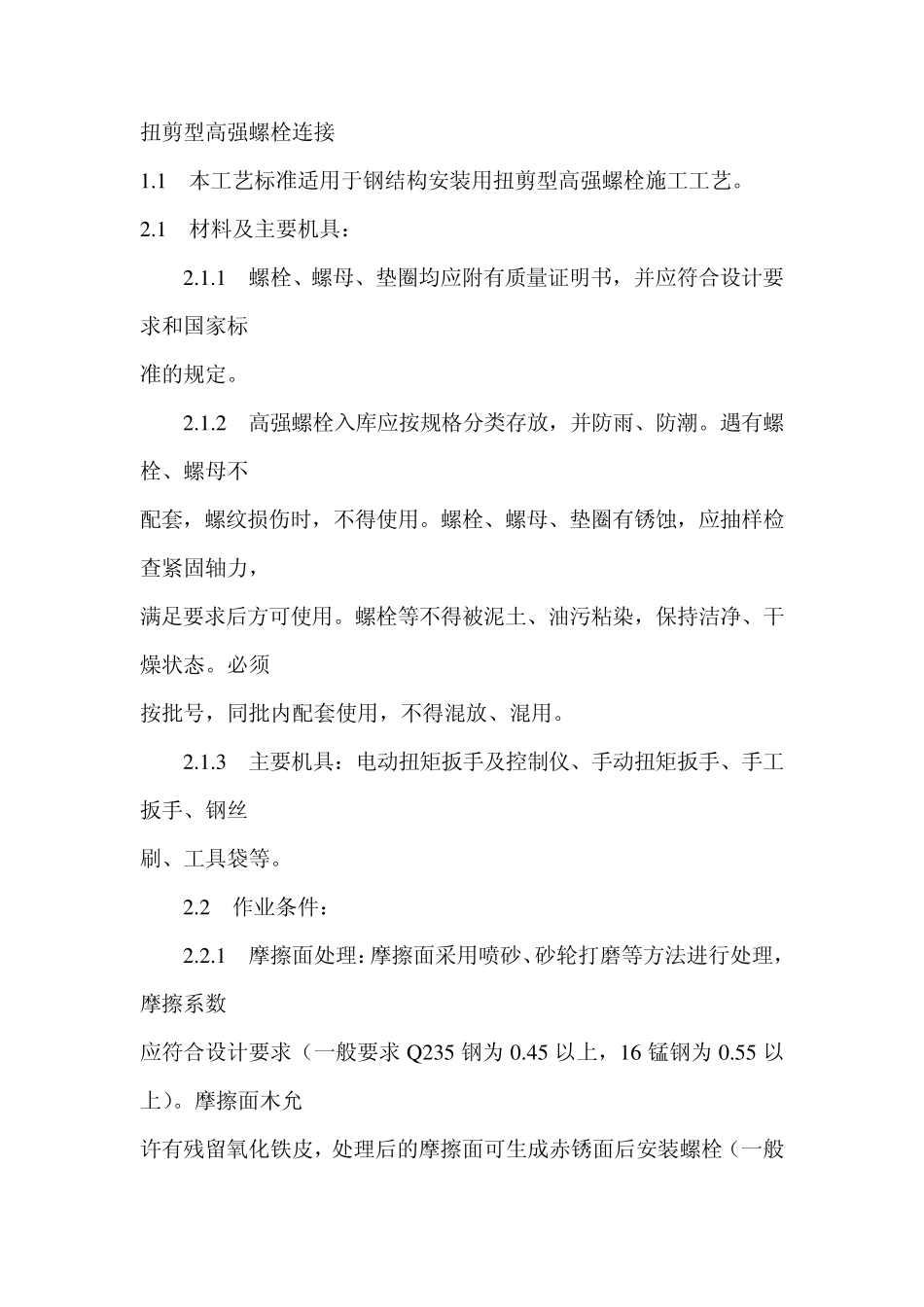

扭剪型高强螺栓连接_第1页
1/8

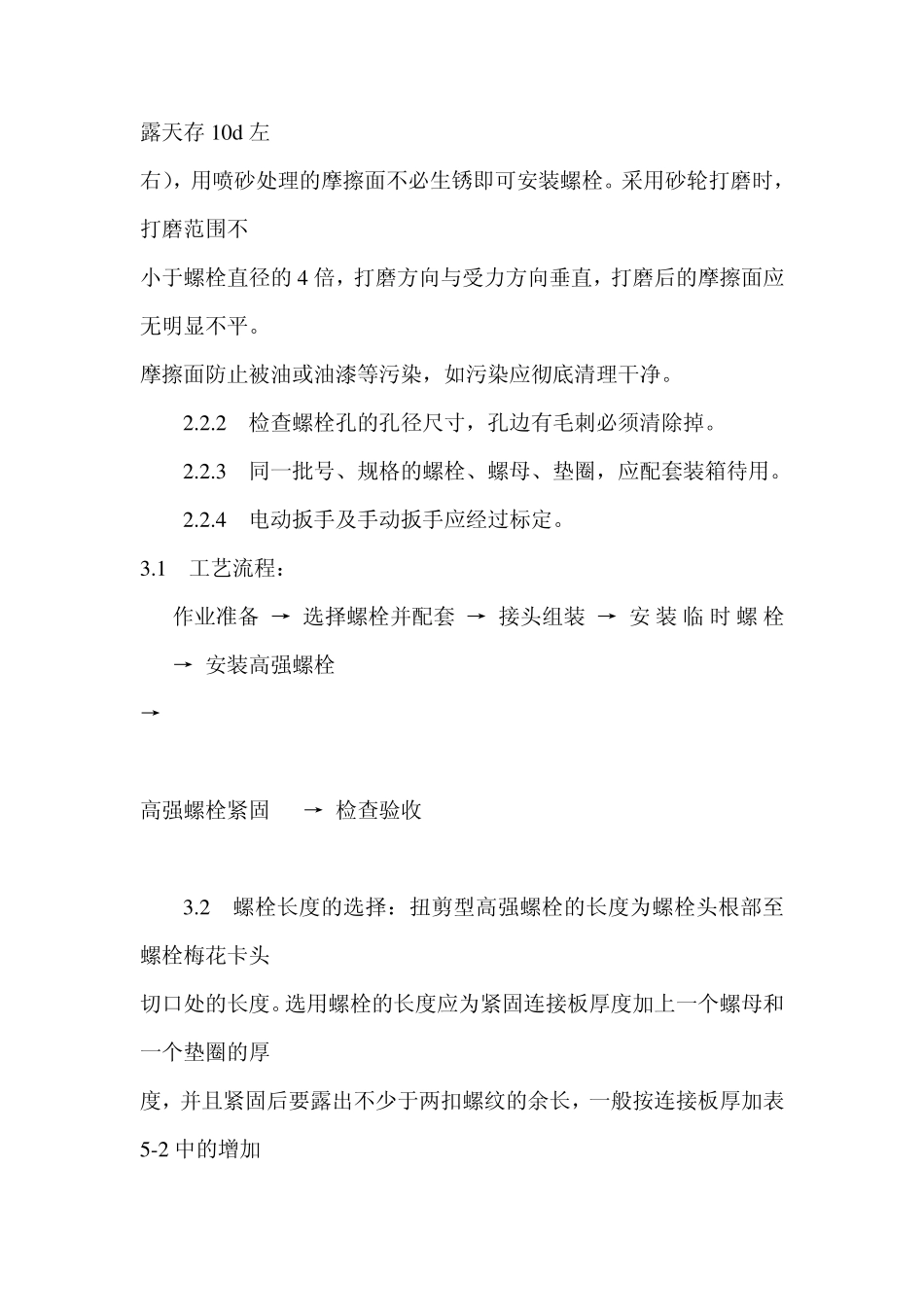

扭剪型高强螺栓连接_第2页
2/8

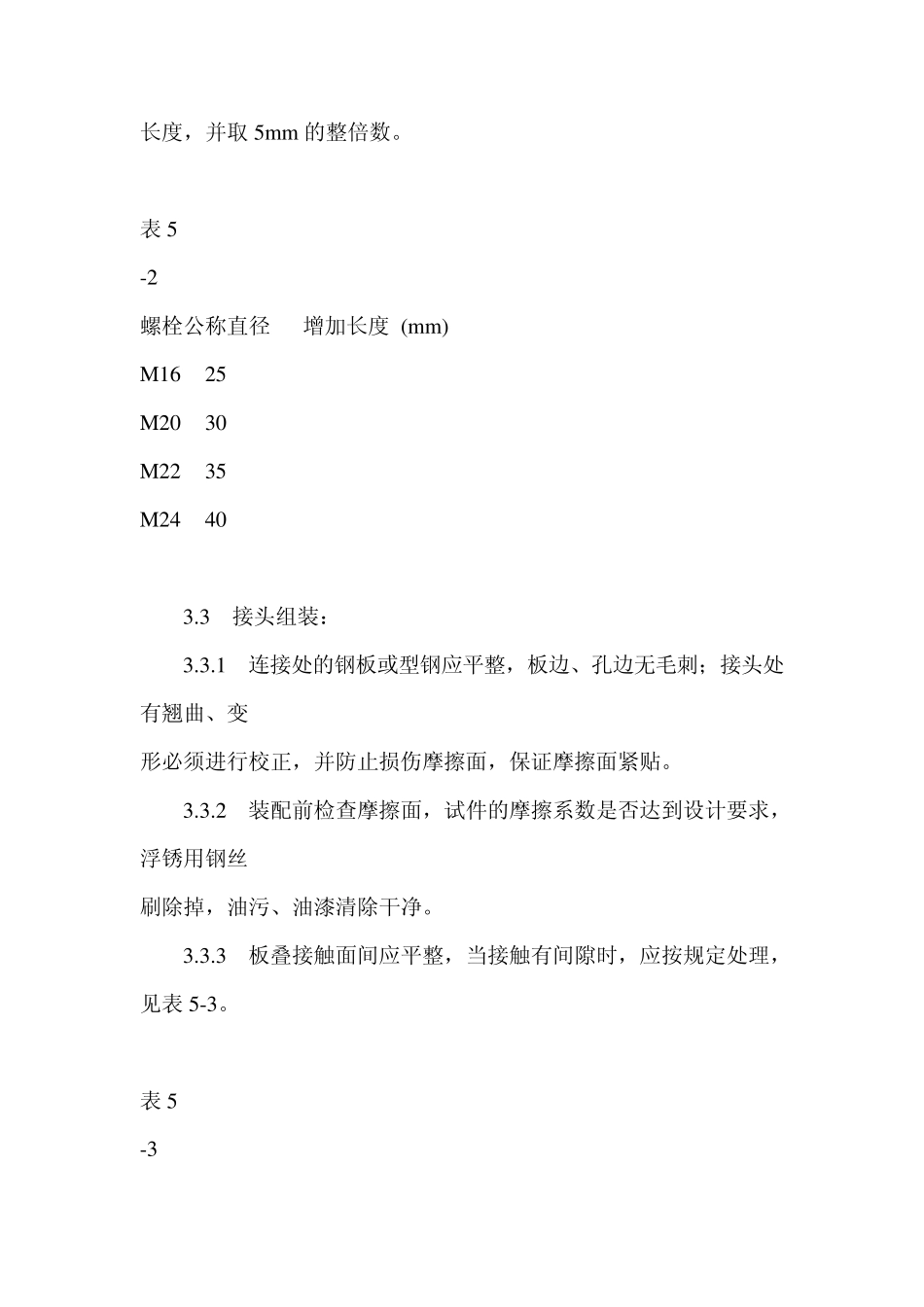

扭剪型高强螺栓连接_第3页
3/8
扭剪型高强螺栓连接 1.1 本工艺标准适用于钢结构安装用扭剪型高强螺栓施工工艺。 2.1 材料及主要机具: 2.1.1 螺栓、螺母、垫圈均应附有质量证明书,并应符合设计要求和国家标 准的规定。 2.1.2 高强螺栓入库应按规格分类存放,并防雨、防潮。遇有螺栓、螺母不 配套,螺纹损伤时,不得使用。螺栓、螺母、垫圈有锈蚀,应抽样检查紧固轴力, 满足要求后方可使用。螺栓等不得被泥土、油污粘染,保持洁净、干燥状态。必须 按批号,同批内配套使用,不得混放、混用。 2.1.3 主要机具:电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝 刷、工具袋等。 2.2 作业条件: 2.2.1 摩擦面处理:摩擦面采用喷砂、砂轮打磨等方法进行处理,摩擦系数 应符合设计要求(一般要求 Q 235 钢为 0.45 以上,16 锰钢为 0.55 以上)。摩擦面木允 许有残留氧化铁皮,处理后的摩擦面可生成赤锈面后安装螺栓(一般露天存1 0 d 左 右),用喷砂处理的摩擦面不必生锈即可安装螺栓。采用砂轮打磨时,打磨范围不 小于螺栓直径的4 倍,打磨方向与受力方向垂直,打磨后的摩擦面应无明显不平。 摩擦面防止被油或油漆等污染,如污染应彻底清理干净。 2 .2 .2 检查螺栓孔的孔径尺寸,孔边有毛刺必须清除掉。 2 .2 .3 同一批号、规格的螺栓、螺母、垫圈,应配套装箱待用。 2 .2 .4 电动扳手及手动扳手应经过标定。 3 .1 工艺流程: 作业准备 → 选择螺栓并配套 → 接头组装 → 安装临 时螺栓 → 安装高强螺栓 → 高强螺栓紧固 → 检查验收 3 .2 螺栓长度的选择:扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头 切口处的长度。选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚 度,并且紧固后要露出不少于两扣螺纹的余长,一般按连接板厚加表5 -2 中的增加 长度,并取5mm的整倍数。 表5 -2 螺栓公称直径 增加长度 (mm) M16 25 M20 30 M22 35 M24 40 3.3 接头组装: 3.3.1 连接处的钢板或型钢应平整,板边、孔边无毛刺;接头处有翘曲、变 形必须进行校正,并防止损伤摩擦面,保证摩擦面紧贴。 3.3.2 装配前检查摩擦面,试件的摩擦系数是否达到设计要求,浮锈用钢丝 刷除掉,油污、油漆清除干净。 3.3.3 板叠接触面间应平整,当接触有间隙时,应按规定处理,见表5-3。 表5 -3 间隙大小 处 理 方 法 1m m 以下 不作处理 3m m 以下 将高出的一侧磨成1∶1...
