扭王字块吊装专项方案

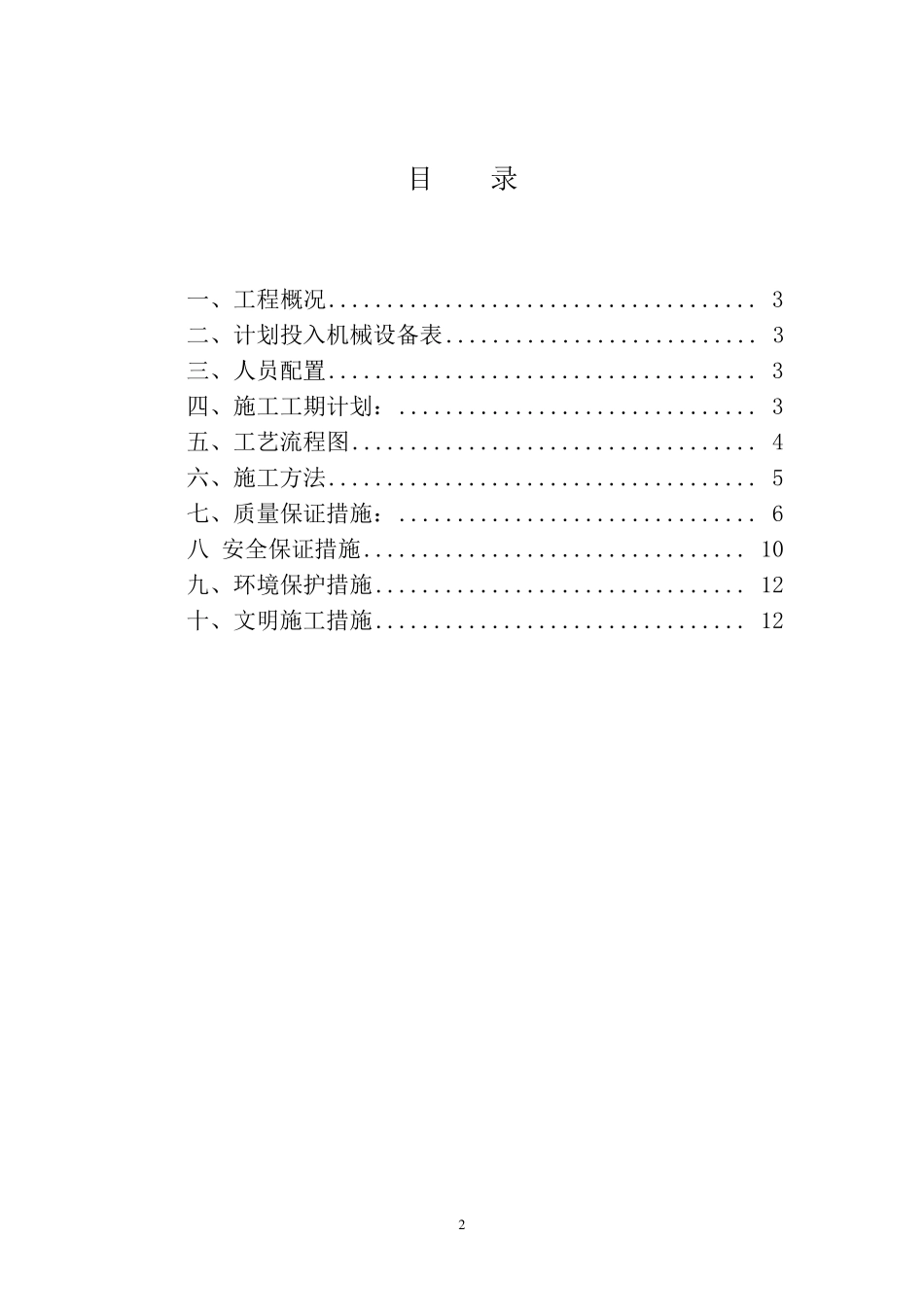

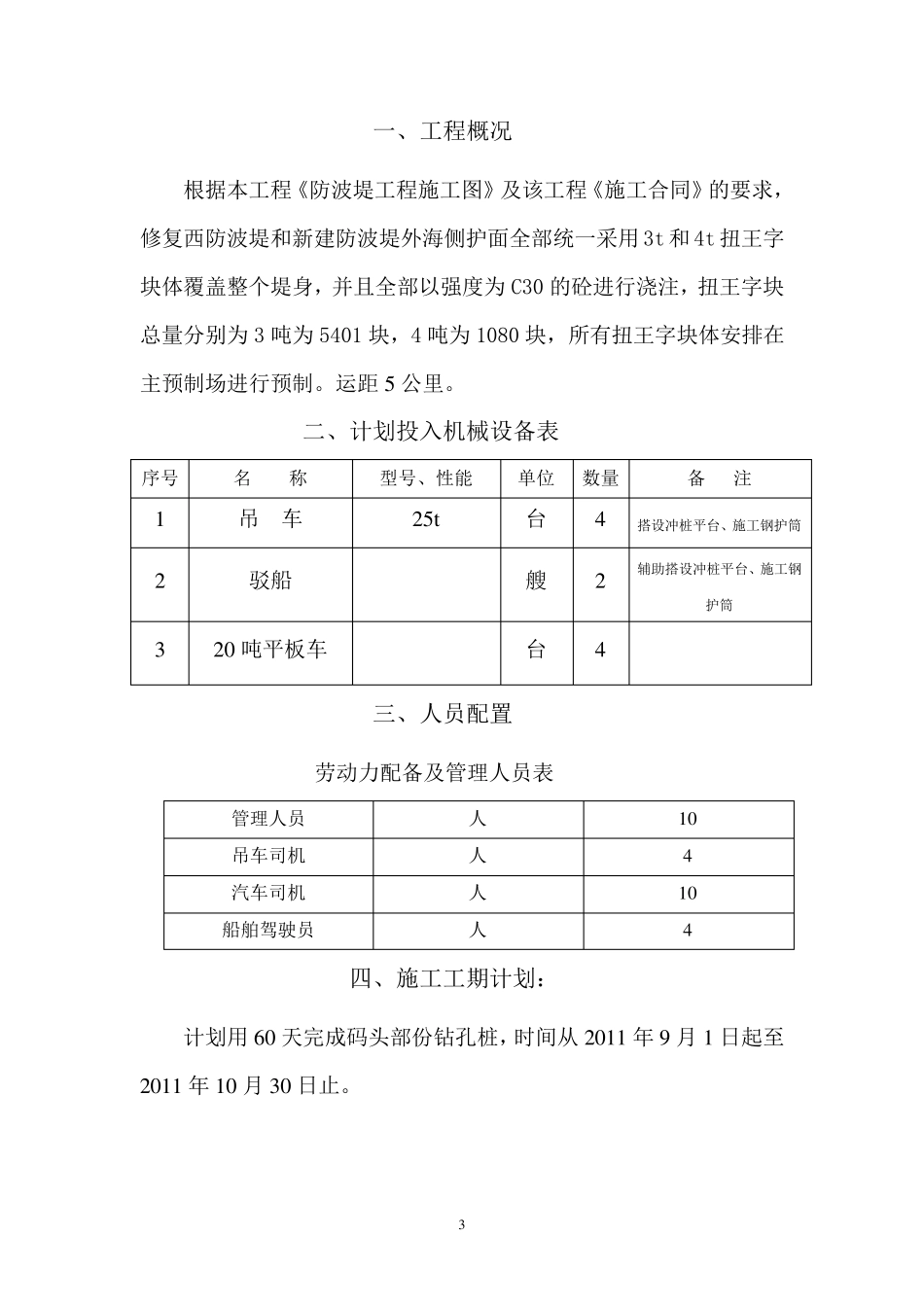

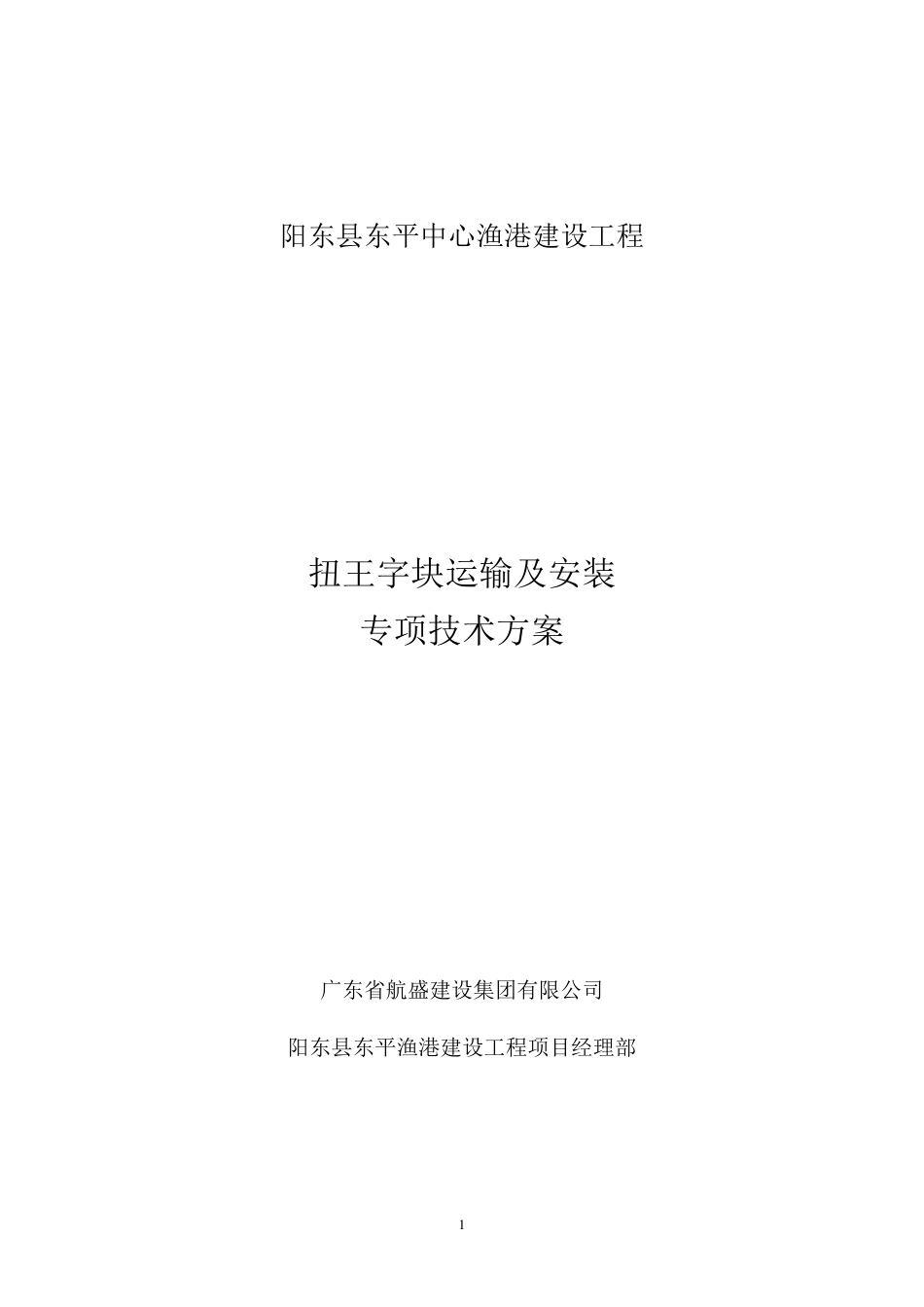

1 阳东县东平中心渔港建设工程 扭王字块运输及安装 专项技术方案 广东省航盛建设集团有限公司 阳东县东平渔港建设工程项目经理部 2 目 录 一、工程概况 ..................................... 3 二、计划投入机械设备表 ........................... 3 三、人员配置 ..................................... 3 四、施工工期计划： ............................... 3 五、工艺流程图 ................................... 4 六、施工方法 ..................................... 5 七、质量保证措施： ............................... 6 八 安全保证措施 ................................. 10 九、环境保护措施 ................................ 12 十、文明施工措施 ................................ 12 3 一、工程概况 根据本工程《防波堤工程施工图》及该工程《施工合同》的要求，修复西防波堤和新建防波堤外海侧护面全部统一采用 3t 和 4t 扭王字块体覆盖整个堤身，并且全部以强度为 C30 的砼进行浇注，扭王字块总量分别为 3 吨为 5401 块，4 吨为 1080 块，所有扭王字块体安排在主预制场进行预制。运距 5 公里。 二、计划投入机械设备表 序号 名 称 型号、性能 单位 数量 备 注 1 吊 车 25t 台 4 搭设冲桩平台、施工钢护筒 2 驳船 艘 2 辅助搭设冲桩平台、施工钢护筒 3 20 吨平板车 台 4 三、人员配置 劳动力配备及管理人员表 管理人员 人 10 吊车司机 人 4 汽车司机 人 10 船舶驾驶员 人 4 四、施工工期计划： 计划用 60 天完成码头部份钻孔桩，时间从 2011 年 9 月 1 日起至2011 年 10 月 30 日止。 4 五、工艺流程图 扭王字块吊装及运输流程 吊装前技术交底 1 台 2 5 吨吊车吊装扭王字块到 4 0 吨平板车 平板拖车运输扭王字块到阳东县东平镇缉私码头 1 台 2 5 吨吊车吊装扭王字块到驳船 驳船运输扭王字块到施工现吊装至防波堤顶待安装 驳船停泊至护底块石外侧待安装扭王字块 扭王字块安装 5 扭王字块安放工艺流程 扭王块安放工艺流程框图 六、施工方法 吊运及运输 扭王字块采用 25 吨吊车吊装到平板车，通过陆上运输到至码头，再由驳船水路运输至安装现场，随运随装的方式进行施工。 具体吊装及运输施工要求如下 （1）构件起吊：扭王字块构件吊运时的混凝土强度应符合设计要求。采...
