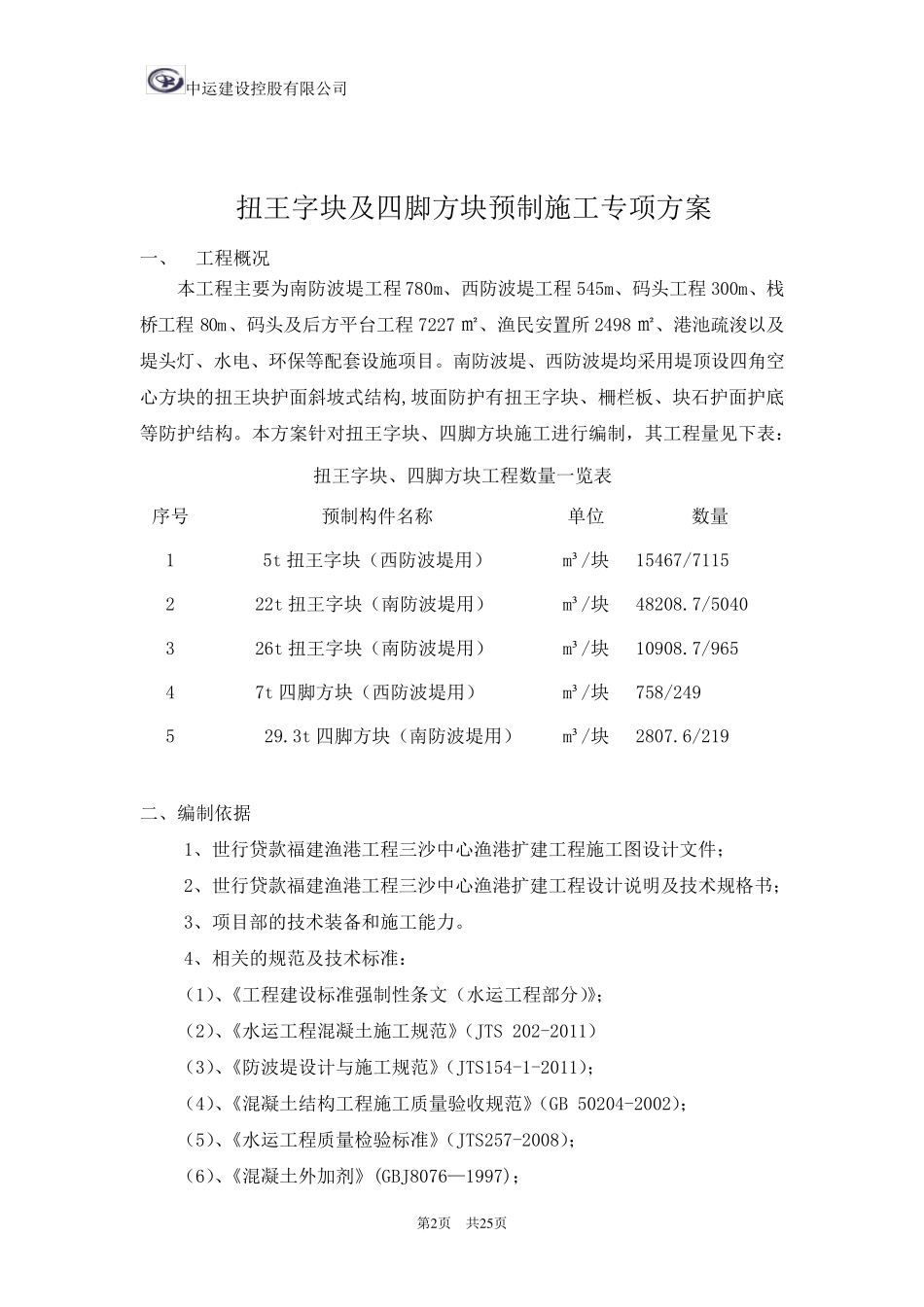

中运建设控股有限公司 第1 页 共2 5 页 世行贷款福建渔港建设项目 三沙中心渔港扩建工程 扭王字块及四脚方块预制施工专项方案 编制： 审核： 批准： 中运建设控股有限公司世行贷款福建渔港建设项目 三沙中心渔港扩建工程项目 中运建设控股有限公司 第2 页 共2 5 页 扭王字块及四脚方块预制施工专项方案 一、 工程概况 本工程主要为南防波堤工程780m、西防波堤工程545m、码头工程300m、栈桥工程80m、码头及后方平台工程7227 ㎡、渔民安置所2498 ㎡、港池疏浚以及堤头灯、水电、环保等配套设施项目
南防波堤、西防波堤均采用堤顶设四角空心方块的扭王块护面斜坡式结构,坡面防护有扭王字块、柵栏板、块石护面护底等防护结构
本方案针对扭王字块、四脚方块施工进行编制，其工程量见下表： 扭王字块、四脚方块工程数量一览表 序号 预制构件名称 单位 数量 1 5t 扭王字块（西防波堤用） m³/块 15467/7115 2 22t 扭王字块（南防波堤用） m³/块 48208
7/5040 3 26t 扭王字块（南防波堤用） m³/块 10908
7/965 4 7t 四脚方块（西防波堤用） m³/块 758/249 5 29
3t 四脚方块（南防波堤用） m³/块 2807
6/219 二 、编制依 据 1、世 行贷 款 福 建渔港工程三 沙 中心渔港扩 建工程施工图 设计 文 件； 2、世 行贷 款 福 建渔港工程三 沙 中心渔港扩 建工程设计 说明及技术规格书； 3、项目部的技术装备和施工能力
4、相关的规范及技术标准： （1）、《工程建设标准强制性条文 （水运工程部分）》； （2）、《水运工程混凝土施工规范》（JTS 202-2011） （3）、《防波堤设计 与施工规范》（JTS154-1-2011）； （4）、《混凝土结构工程施工质量验收规范》（GB 50204-20
