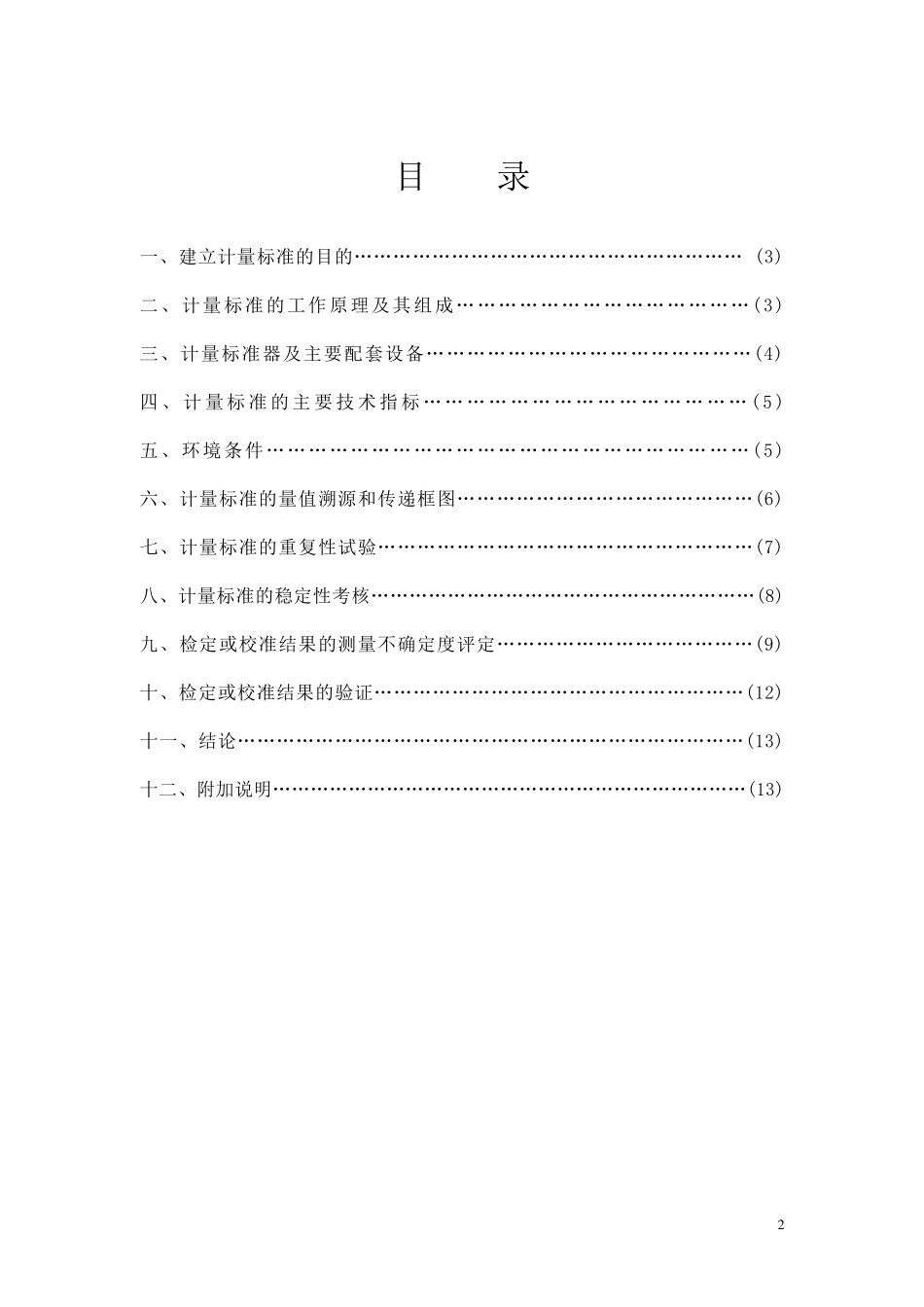

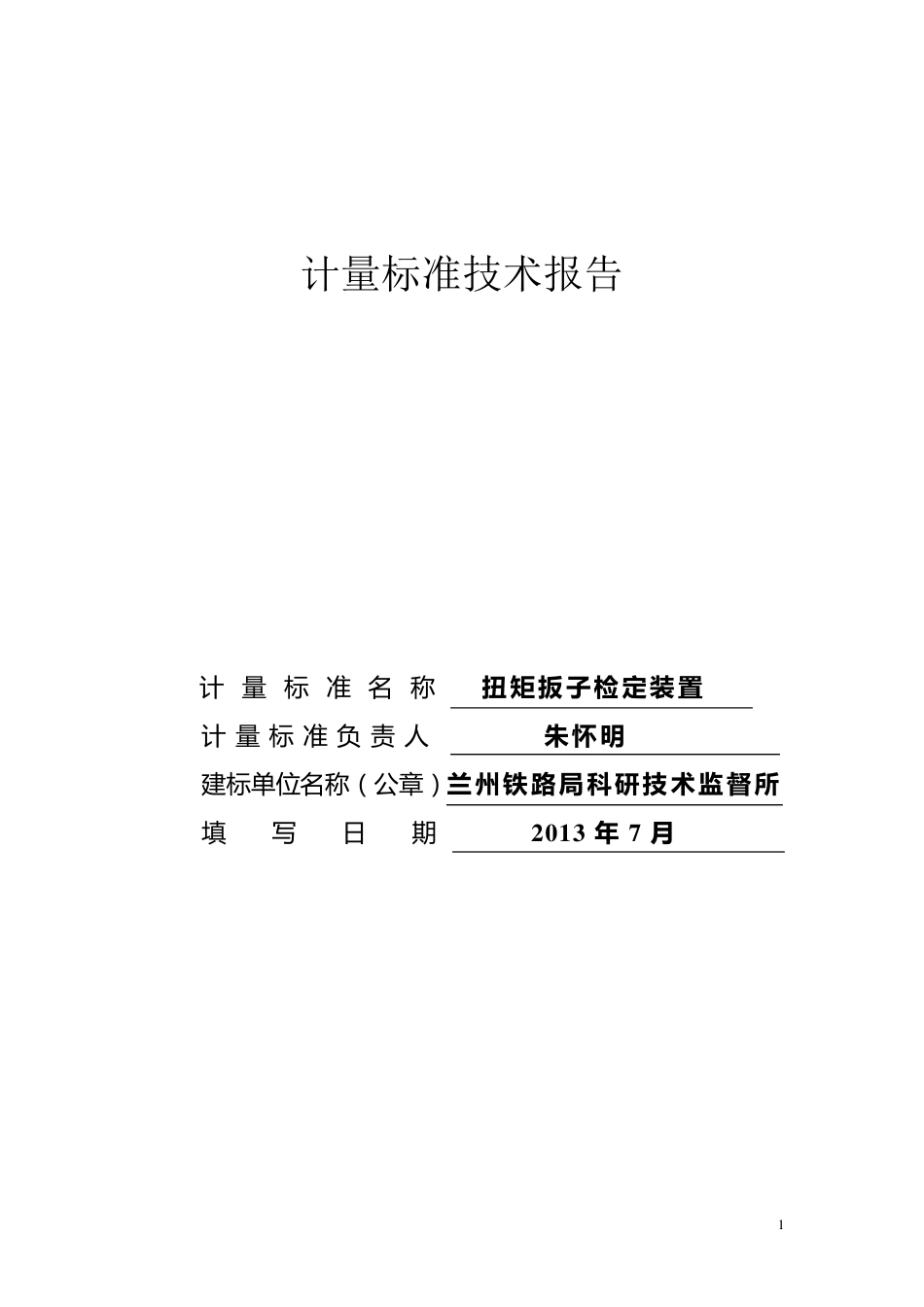

1 计量标准技术报告 计量标准名称 扭 矩 扳 子 检 定 装 置 计量标准负责人 朱 怀 明 建标 单位名 称 （公章）兰州铁路局科研技术监督所 填 写 日 期 2 0 1 3 年 7 月 2 目 录 一、建立计量标准的目的…………………………………………………… (3) 二、计量标准的工作原理及其组成……………………………………(3) 三、计量标准器及主要配套设备…………………………………………(4) 四 、计量标准的主 要 技 术 指 标… … … … … … … … … … … … … … … ( 5 ) 五、环境条件……………………………………………………… ……(5) 六、计量标准的量值溯源和传递框图………………………………………(6) 七、计量标准的重复性试验…………………………………………………(7) 八、计量标准的稳定性考核……………………………………………………(8) 九、检定或校准结果的测量不确定度评定…………………………………(9) 十、检定或校准结果的验证…………………………………………………(12) 十一、结论……………………………………………………………………(13) 十二、附加说明…………………………………………………………………(13) 3 一、建立计量标准的目的 按照 JJG707-2003《扭矩扳子检定规程》检定 2N.m～1000N.m 的扭矩扳子精度等级：1 级及以下，确保本企业扭矩扳子测量数据的溯源性、准确性。建立本企业扭矩扳子检定仪检定装置最高标准，开展扭矩扳子检定工作，进行扭矩量值传递，确保扭矩量值溯源性。主要传递对象是扭矩扳子，检定扭矩范围 2N.m～1000N.m。 二、计量标准的工作原理及其组成 扭矩检定仪主要由高精度扭矩传感器及高性能显示仪表，以及加载机构组成，具有多量程检测功能。通过扭矩加载机构使扭矩传感器可灵敏有效的传递扭矩值，并将扭矩值转变为电信号，智能仪表将电信号智能化处理后将扭矩值实时显示或峰值保持显示，根据显示的数据通过计算得出扭矩扳子的准确度等级。 4 三、计量标准器及主要配套设备 计 量 标 准 器 名 称 型 号 测量范围 不确定度或最大允许误差 制造厂及 出厂编号 检定或 校准机构 检定周期或复校间隔 扭矩传感器 AKC-22 （2～1000）N.m 0.3 级 航天科技集团公司七 O 一所 编号：FZ503 1 年 主 要 配 套 设 施 扭矩扳子检定仪 NL-1000 （2～1000）N.m / 济南铁...
