互感器安装作业指导书

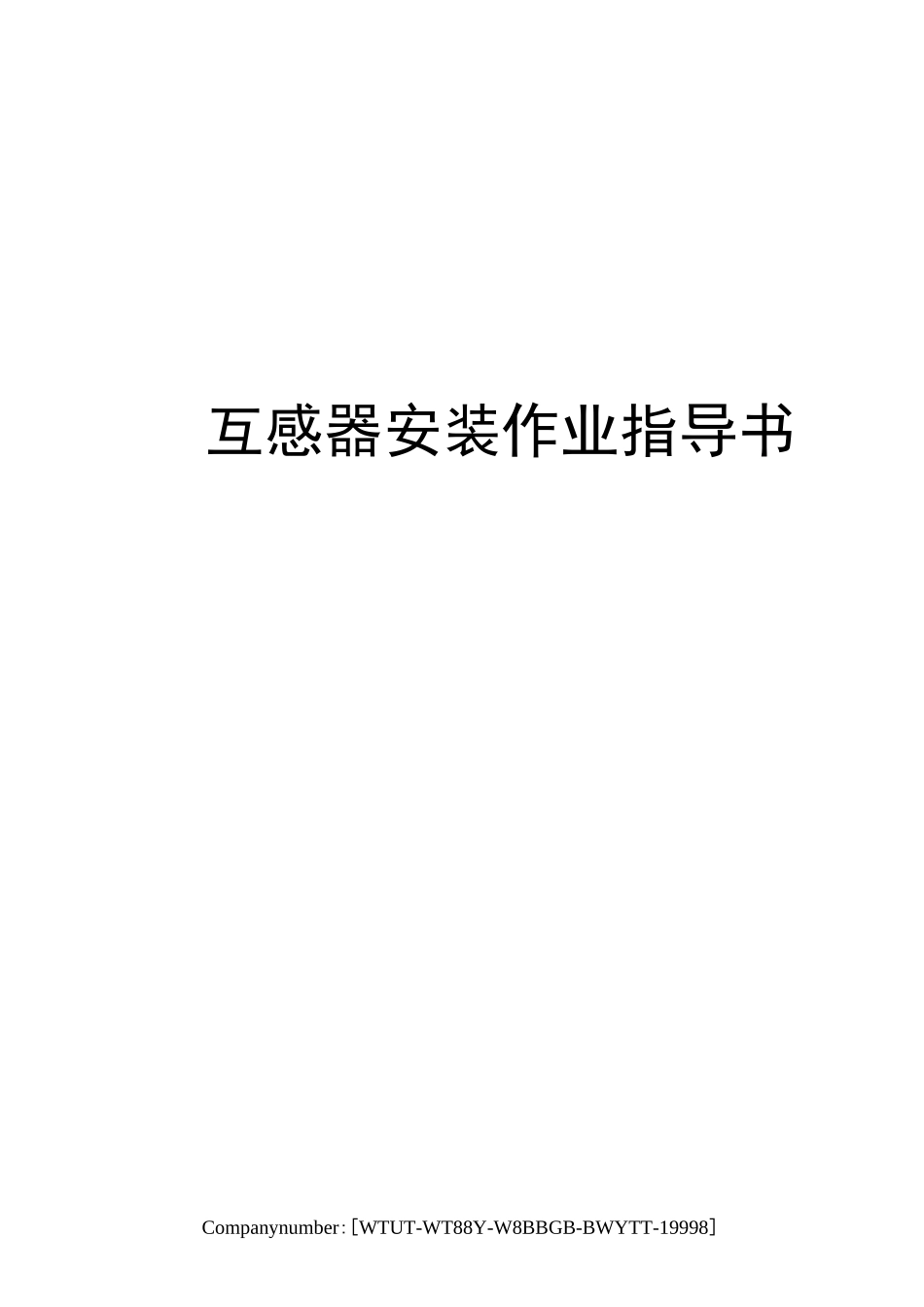

互感器安装作业指导书_第1页
1/15

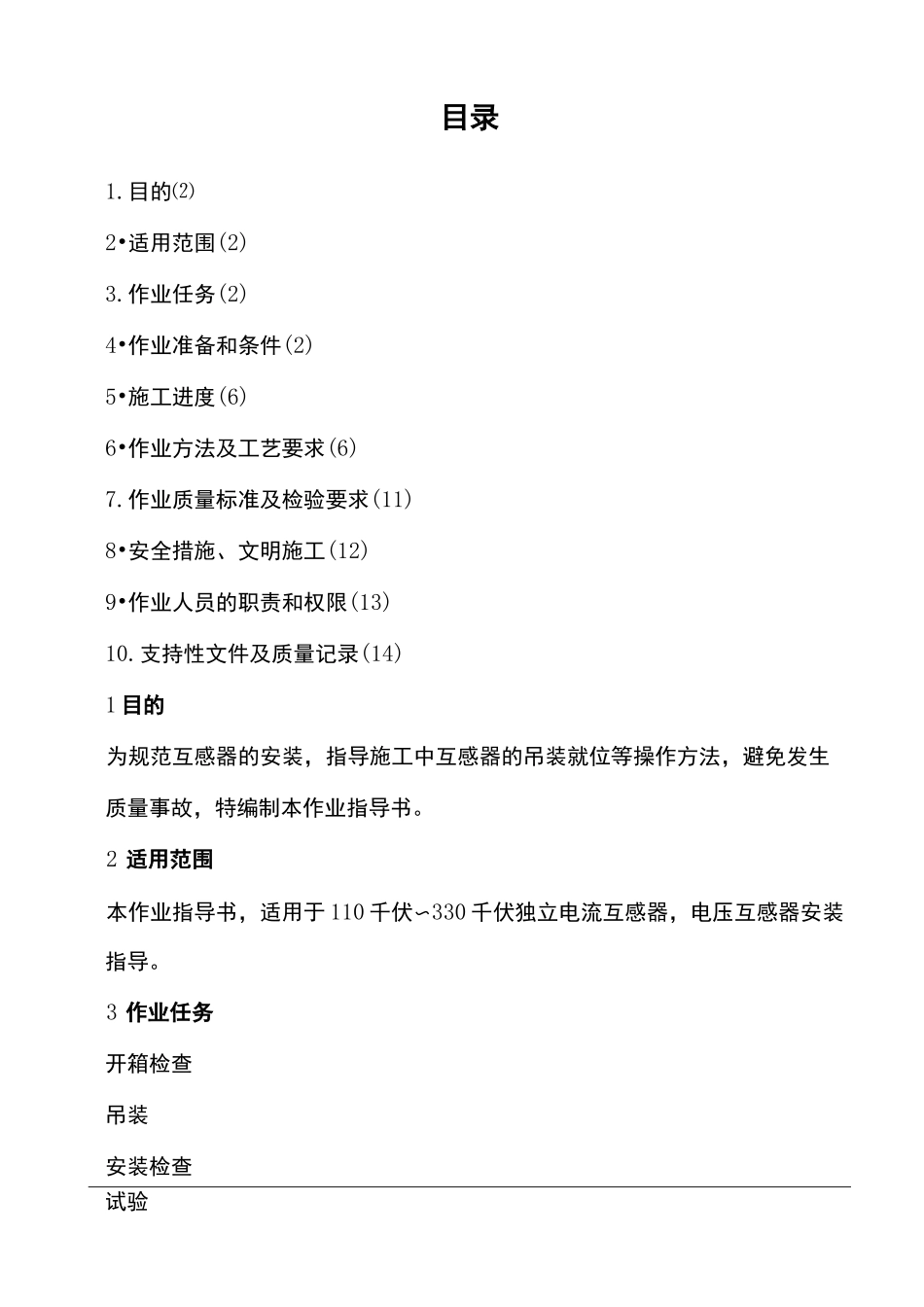

互感器安装作业指导书_第2页
2/15

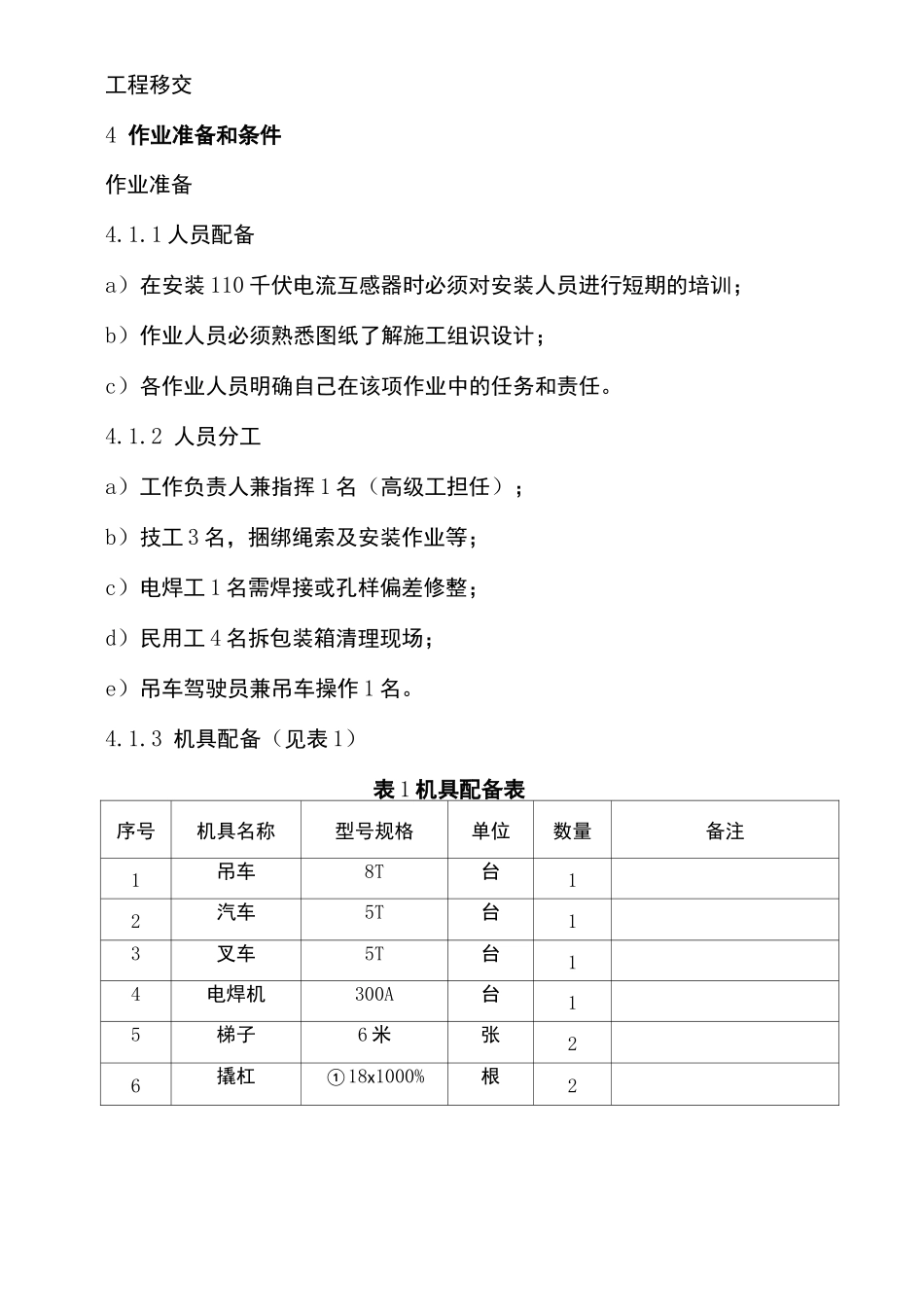

互感器安装作业指导书_第3页
3/15
Companynumber:[WTUT-WT88Y-W8BBGB-BWYTT-19998]互感器安装作业指导书目录1.目的⑵2•适用范围(2)3.作业任务(2)4•作业准备和条件(2)5•施工进度(6)6•作业方法及工艺要求(6)7.作业质量标准及检验要求(11)8•安全措施、文明施工(12)9•作业人员的职责和权限(13)10.支持性文件及质量记录(14)1 目的为规范互感器的安装,指导施工中互感器的吊装就位等操作方法,避免发生质量事故,特编制本作业指导书。2 适用范围本作业指导书,适用于 110 千伏〜330 千伏独立电流互感器,电压互感器安装指导。3 作业任务开箱检查吊装安装检查试验工程移交4 作业准备和条件作业准备4.1.1 人员配备a)在安装 110 千伏电流互感器时必须对安装人员进行短期的培训;b)作业人员必须熟悉图纸了解施工组识设计;c)各作业人员明确自己在该项作业中的任务和责任。4.1.2 人员分工a)工作负责人兼指挥 1 名(高级工担任);b)技工 3 名,捆绑绳索及安装作业等;c)电焊工 1 名需焊接或孔样偏差修整;d)民用工 4 名拆包装箱清理现场;e)吊车驾驶员兼吊车操作 1 名。4.1.3 机具配备(见表 1)表 1 机具配备表序号机具名称型号规格单位数量备注1吊车8T台12汽车5T台13叉车5T台14电焊机300A台15梯子6 米张26撬杠①18x1000%根27水平尺600把18气焊工具套19手锤3“把210活扳手12"把411吊绳3T4.5 米付212U 形环3T个413拦腰绳3T4.5 米根114安全带付215小绳①16米2016试验仪器仪表不在内17参考互感器试验作业书表 2 材料及消耗材料序号材料名称单位规格数量备注1加高的槽钢块L200X70X500 台54互感器配合组合 GW7使用如果设计改变加咼杆后可不用2垫铁块大小不一X找平找正使用3擦纱Kg3擦洗使用4电焊条Kg10互感器加高后槽钢使用5螺栓个24X70108槽钢和互感器连接使用4.1.4 力能配备:电源、氧气、乙炔、水、气源等4.1.5 施工场所布置检修组合安装场地a)搭设临时辅助工作间。b)工作间空气流通光线充足。c)吊装安装地点就在原设备间隔内进行。作业条件4.2.1 设备材料进货要求a)要检查设备的型号、规格、数量是否符合设计要求;b)设备在倒向安装位置时,不能堵塞吊车进出,一定要为吊装考虑安全使其能方便地进行吊装。c)材料放在安全不易腐蚀的地方保管,使用的消耗材料一定要妥善保管。d)对加工的材料要进行检查验收是否合格。4.2.2 土建交付的要求a)电气安装和土建施工应密切配合,使土建留孔及预埋件能满足电气安装的要求;b)土建工程的验收...
