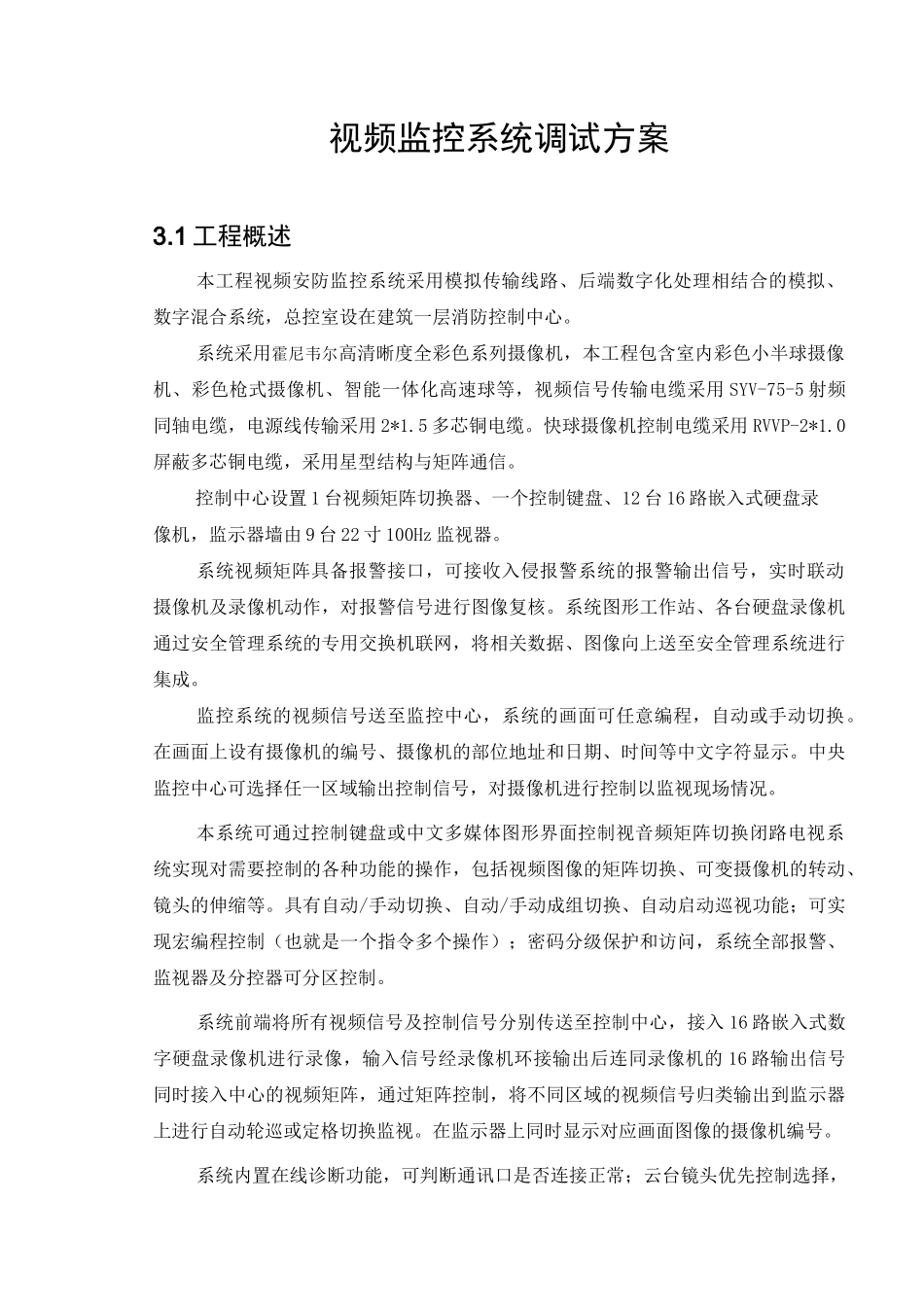

视频监控系统调试方案3
1 工程概述本工程视频安防监控系统采用模拟传输线路、后端数字化处理相结合的模拟、数字混合系统，总控室设在建筑一层消防控制中心
系统采用霍尼韦尔高清晰度全彩色系列摄像机，本工程包含室内彩色小半球摄像机、彩色枪式摄像机、智能一体化高速球等，视频信号传输电缆采用 SYV-75-5 射频同轴电缆，电源线传输采用 2*1
5 多芯铜电缆
快球摄像机控制电缆采用 RVVP-2*1
0屏蔽多芯铜电缆，采用星型结构与矩阵通信
控制中心设置 1 台视频矩阵切换器、一个控制键盘、12 台 16 路嵌入式硬盘录像机，监示器墙由 9 台 22 寸 100Hz 监视器
系统视频矩阵具备报警接口，可接收入侵报警系统的报警输出信号，实时联动摄像机及录像机动作，对报警信号进行图像复核
系统图形工作站、各台硬盘录像机通过安全管理系统的专用交换机联网，将相关数据、图像向上送至安全管理系统进行集成
监控系统的视频信号送至监控中心，系统的画面可任意编程，自动或手动切换
在画面上设有摄像机的编号、摄像机的部位地址和日期、时间等中文字符显示
中央监控中心可选择任一区域输出控制信号，对摄像机进行控制以监视现场情况
本系统可通过控制键盘或中文多媒体图形界面控制视音频矩阵切换闭路电视系统实现对需要控制的各种功能的操作，包括视频图像的矩阵切换、可变摄像机的转动、镜头的伸缩等
具有自动/手动切换、自动/手动成组切换、自动启动巡视功能；可实现宏编程控制（也就是一个指令多个操作）；密码分级保护和访问，系统全部报警、监视器及分控器可分区控制
系统前端将所有视频信号及控制信号分别传送至控制中心，接入 16 路嵌入式数字硬盘录像机进行录像，输入信号经录像机环接输出后连同录像机的 16 路输出信号同时接入中心的视频矩阵，通过矩阵控制，将不同区域的视频信号归类输出到监示器上进行自动轮巡或定格切换监视
在监示器上同时显
