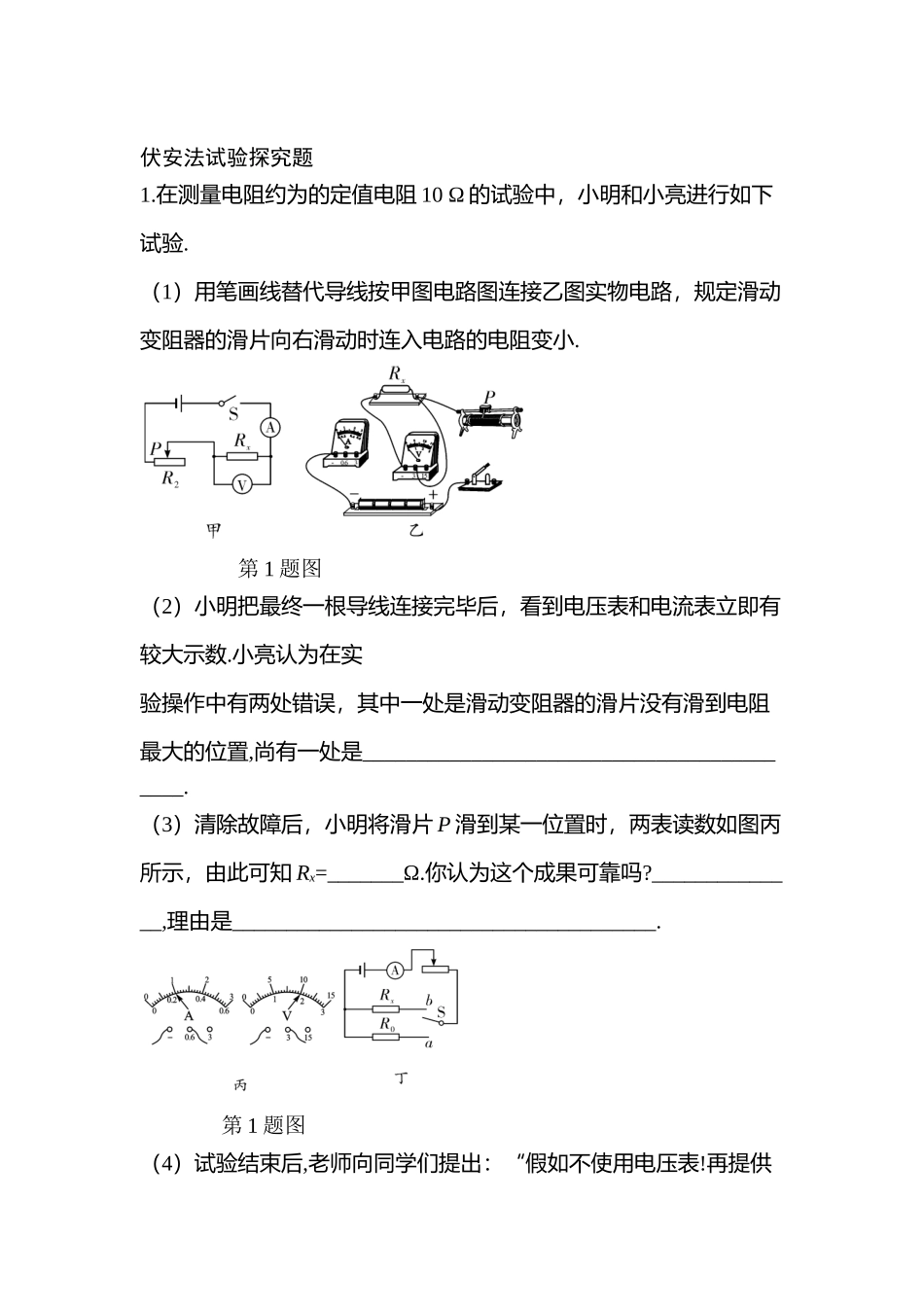

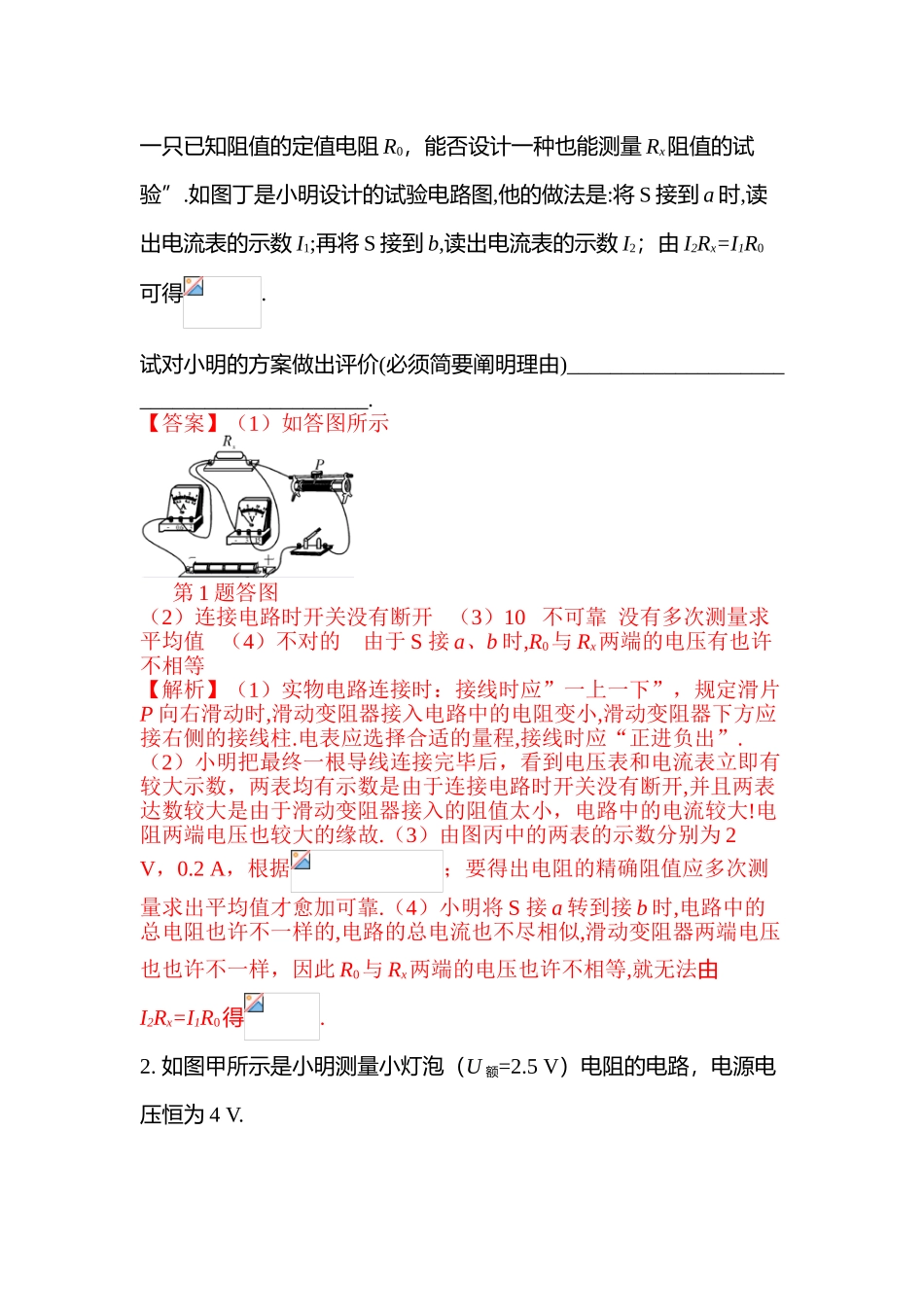

伏安法试验探究题1.在测量电阻约为的定值电阻 10 Ω 的试验中，小明和小亮进行如下试验.（1）用笔画线替代导线按甲图电路图连接乙图实物电路，规定滑动变阻器的滑片向右滑动时连入电路的电阻变小. 第 1 题图（2）小明把最终一根导线连接完毕后，看到电压表和电流表立即有较大示数.小亮认为在实验操作中有两处错误，其中一处是滑动变阻器的滑片没有滑到电阻最大的位置,尚有一处是__________________________________________.（3）清除故障后，小明将滑片 P 滑到某一位置时，两表读数如图丙所示，由此可知 Rx=_______Ω.你认为这个成果可靠吗?______________,理由是_______________________________________. 第 1 题图（4）试验结束后,老师向同学们提出：“假如不使用电压表!再提供一只已知阻值的定值电阻 R0，能否设计一种也能测量 Rx阻值的试验”.如图丁是小明设计的试验电路图,他的做法是:将 S 接到 a 时,读出电流表的示数 I1;再将 S 接到 b,读出电流表的示数 I2；由 I2Rx=I1R0可得.试对小明的方案做出评价(必须简要阐明理由)_________________________________________.【答案】（1）如答图所示 第 1 题答图（2）连接电路时开关没有断开 （3）10 不可靠 没有多次测量求平均值 （4）不对的 由于 S 接 a、b 时,R0与 Rx两端的电压有也许不相等【解析】（1）实物电路连接时：接线时应”一上一下”，规定滑片P 向右滑动时,滑动变阻器接入电路中的电阻变小,滑动变阻器下方应接右侧的接线柱.电表应选择合适的量程,接线时应“正进负出”.（2）小明把最终一根导线连接完毕后，看到电压表和电流表立即有较大示数，两表均有示数是由于连接电路时开关没有断开,并且两表达数较大是由于滑动变阻器接入的阻值太小，电路中的电流较大!电阻两端电压也较大的缘故.（3）由图丙中的两表的示数分别为 2 V，0.2 A，根据；要得出电阻的精确阻值应多次测量求出平均值才愈加可靠.（4）小明将 S 接 a 转到接 b 时,电路中的总电阻也许不一样的,电路的总电流也不尽相似,滑动变阻器两端电压也也许不一样，因此 R0与 Rx两端的电压也许不相等,就无法由I2Rx=I1R0得.2. 如图甲所示是小明测量小灯泡（U 额=2.5 V）电阻的电路，电源电压恒为 4 V. 第 2 题图（1）请将图甲中的电路连接完整.(规定滑片 P 向右滑动时电灯变亮,导线不容许交叉)（2）试验中,滑动变阻器除了保护电路外，还可以______________________________...
