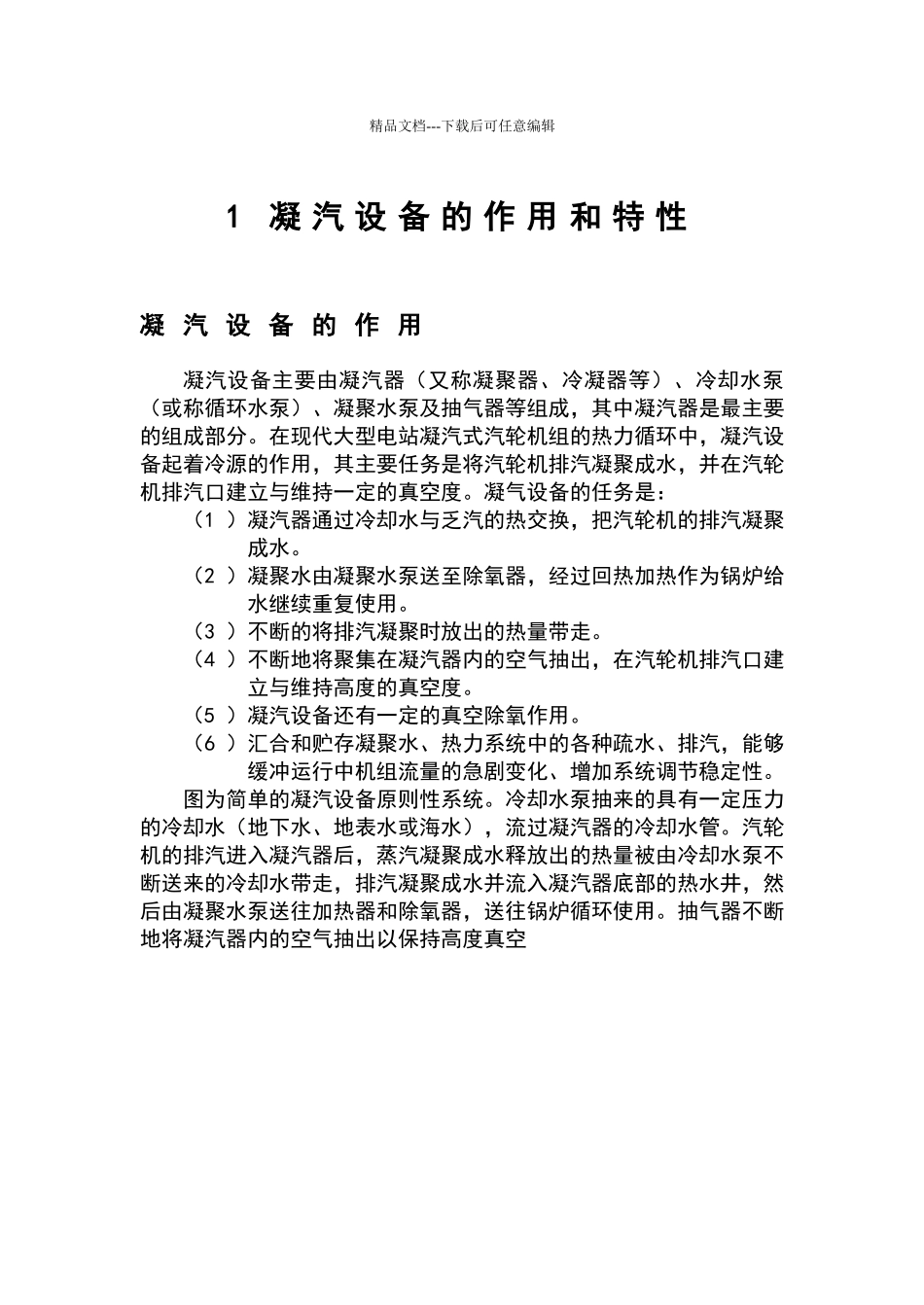

精品文档---下载后可任意编辑1 凝 汽 设 备 的 作 用 和 特 性凝 汽 设 备 的 作 用凝汽设备主要由凝汽器（又称凝聚器、冷凝器等）、冷却水泵（或称循环水泵）、凝聚水泵及抽气器等组成，其中凝汽器是最主要的组成部分。在现代大型电站凝汽式汽轮机组的热力循环中，凝汽设备起着冷源的作用，其主要任务是将汽轮机排汽凝聚成水，并在汽轮机排汽口建立与维持一定的真空度。凝气设备的任务是：（1 ）凝汽器通过冷却水与乏汽的热交换，把汽轮机的排汽凝聚成水。（2 ）凝聚水由凝聚水泵送至除氧器，经过回热加热作为锅炉给水继续重复使用。（3 ）不断的将排汽凝聚时放出的热量带走。（4 ）不断地将聚集在凝汽器内的空气抽出，在汽轮机排汽口建立与维持高度的真空度。（5 ）凝汽设备还有一定的真空除氧作用。（6 ）汇合和贮存凝聚水、热力系统中的各种疏水、排汽，能够缓冲运行中机组流量的急剧变化、增加系统调节稳定性。图为简单的凝汽设备原则性系统。冷却水泵抽来的具有一定压力的冷却水（地下水、地表水或海水），流过凝汽器的冷却水管。汽轮机的排汽进入凝汽器后，蒸汽凝聚成水释放出的热量被由冷却水泵不断送来的冷却水带走，排汽凝聚成水并流入凝汽器底部的热水井，然后由凝聚水泵送往加热器和除氧器，送往锅炉循环使用。抽气器不断地将凝汽器内的空气抽出以保持高度真空 精品文档---下载后可任意编辑 图 凝汽设备的原则性系统1— 汽轮机；2— 发电机；3— 凝汽器；4— 抽汽器；5— 凝聚水泵；6— 冷却水泵优良的凝气设备应满足以下要求：（1 ）凝汽器具有良好的传热性能。主要通过管束的合理排列、布置、选取合适的管材来达到良好的传热效果，使汽轮机在给定的工作条件下具有尽可能低的运行背压。（2 ）凝汽器本体和真空系统要有高度的严密性。凝汽器的汽侧压力既低于壳外的大气压力，也低于管内的水侧压力。所以假如水侧严密性不好，冷却水就会渗漏到汽侧，恶化凝聚水水质；如果汽侧严密性不好，空气将漏入汽侧，恶化传热效果。（3 ）凝聚水过冷度要小。具有过冷度的凝聚水将使汽轮机消耗更多的回热抽汽，以使它加热到预定的锅炉给水温度，增大了热耗率。同时，过冷也会使凝聚水的含氧量增大，从而加剧了对管道的腐蚀。因此现代汽轮机要求凝聚水过冷度不超过2℃ 。（4 ）凝汽器汽阻、水阻要小。蒸汽空气混合物在凝汽器内由排汽口流向抽气口时，因流动阻力使其绝对压力降低，常把这一压力降称为汽阻。汽阻...
