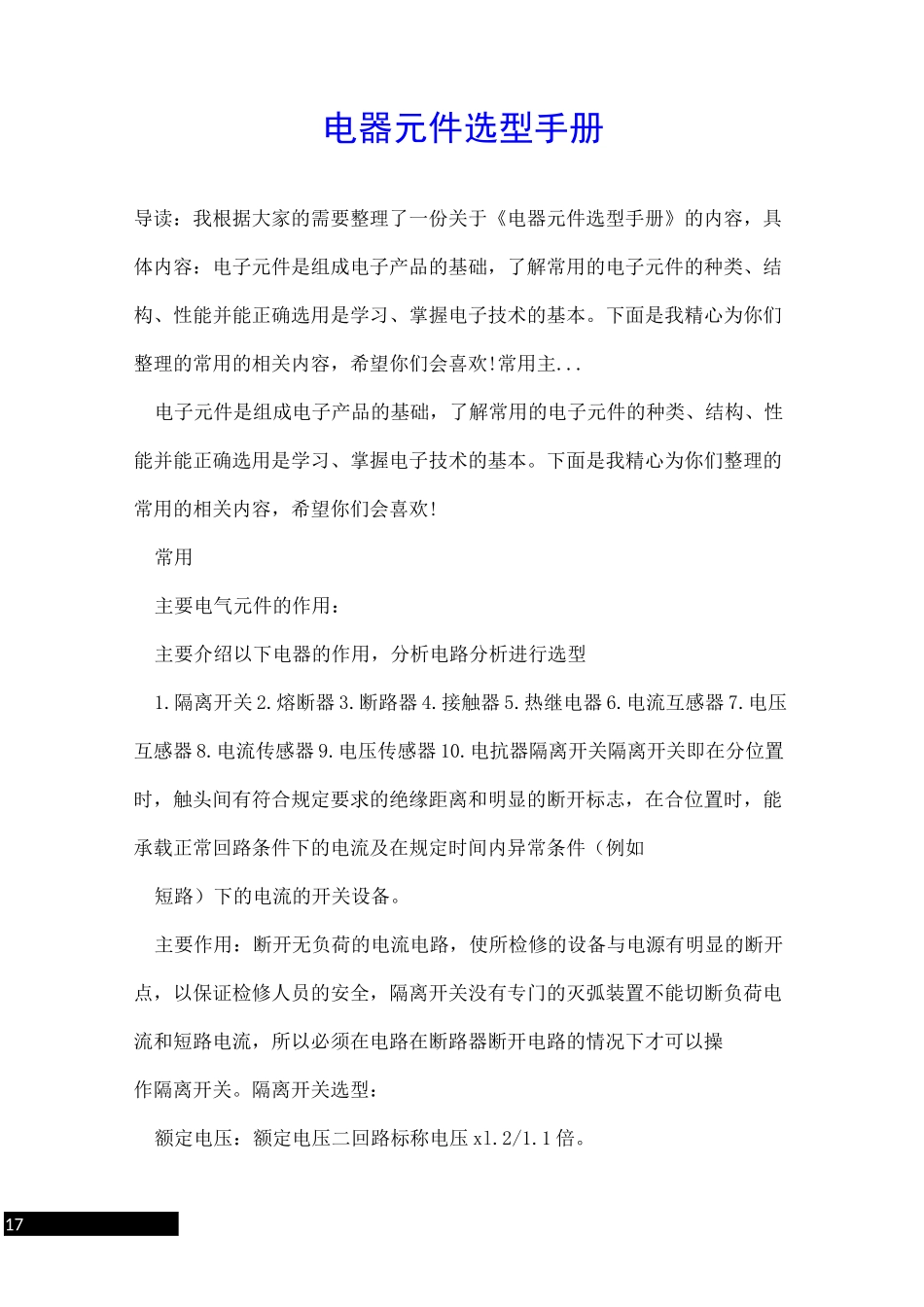

电器元件选型手册

17电器元件选型手册导读：我根据大家的需要整理了一份关于《电器元件选型手册》的内容，具体内容：电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主...电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主要电气元件的作用：主要介绍以下电器的作用，分析电路分析进行选型1.隔离开关 2.熔断器 3.断路器 4.接触器 5.热继电器 6.电流互感器 7.电压互感器 8.电流传感器 9.电压传感器 10.电抗器隔离开关隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志，在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。主要作用：断开无负荷的电流电路，使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。隔离开关选型：额定电压：额定电压二回路标称电压 xl.2/1.1 倍。27额定电流：额定电流标准值应大于最大负荷电流的 150%。额定热稳定电流：大于系统短路电流的额定热稳定电流值。低压隔离开关型号：HDHS 系列隔离开关，HR 系列熔断时式隔离开关。熔断器作用：当电路发生过载或短路时，电流大于熔体允许的正常发热电流，使熔体温度急剧上升，超过其熔点而熔断，从而分断电路，保护了电路和设备。特点：1、选择性好，上级熔断体额定电流不小于下级熔断体额定电流的 1.6 倍，就视为上下级能有选择性的断开故障电流：2、限流特性好，分段能力高。3、相对尺寸小，价格便宜。缺点：1、故障熔断后必须更换熔断体。2、保护功能单一，只有一段反时限保护特性。3.发生一相熔断时，对三相电机将导致两相运行的后果，可用带发报警信号的熔断器弥补。4、不能远程操作，需要与电动刀开关，负荷开关组合才可能。主要技术参数：额定电压 V 额定电流 A 额定分段能力 KA 熔断体额定耗散功率 W熔断器的选择：熔断器的额定电流与熔体的额定电流是不同的，某一额定电流等级的熔断器可以装入几个不同额定电流等级的熔体，所以选择熔断器作线路和设备的保护时，首先要明确选用熔体的规格，然后在根据熔...
