横向围堰施工方案(附围堰断面图)

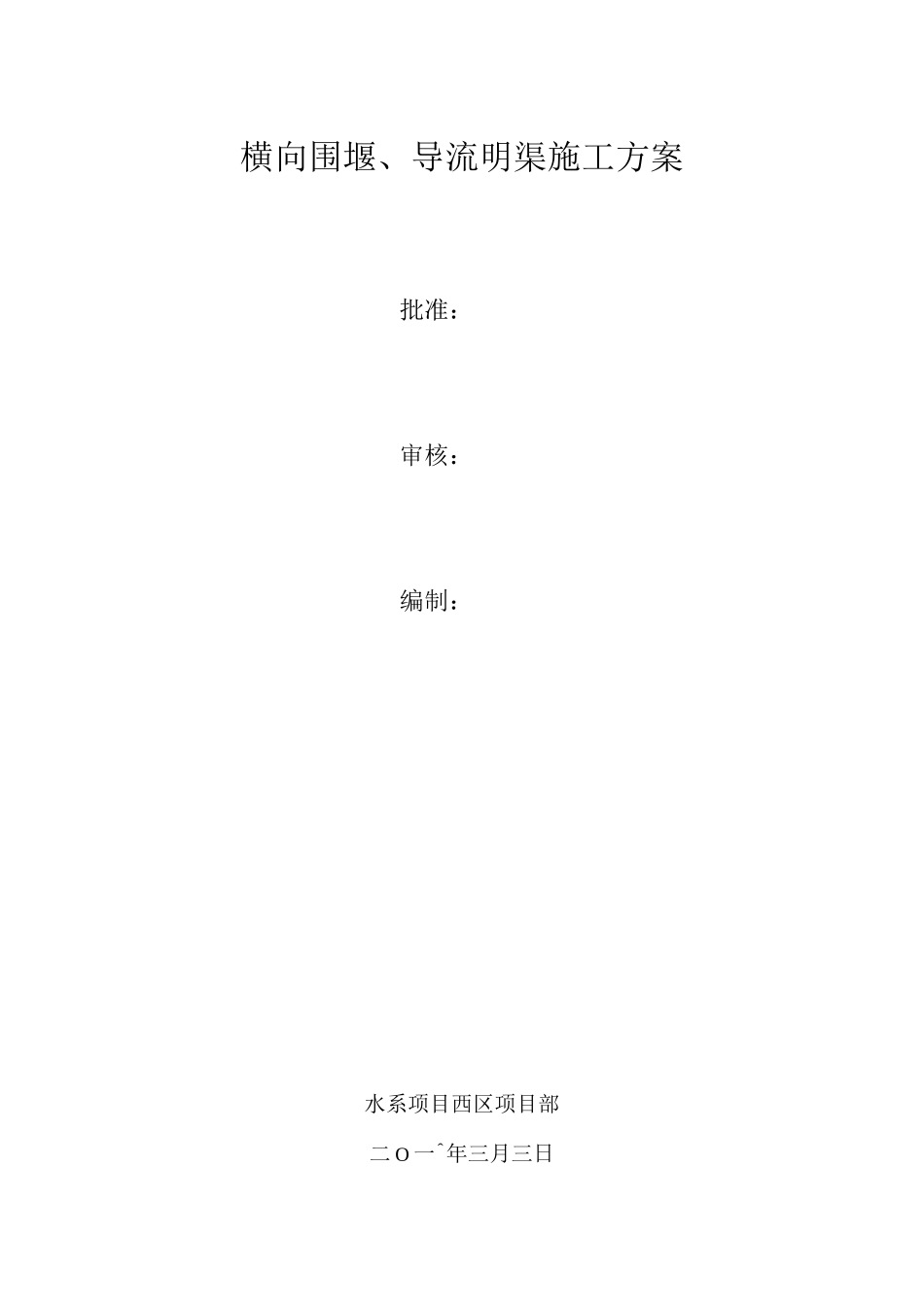

横向围堰施工方案(附围堰断面图)_第1页
1/9

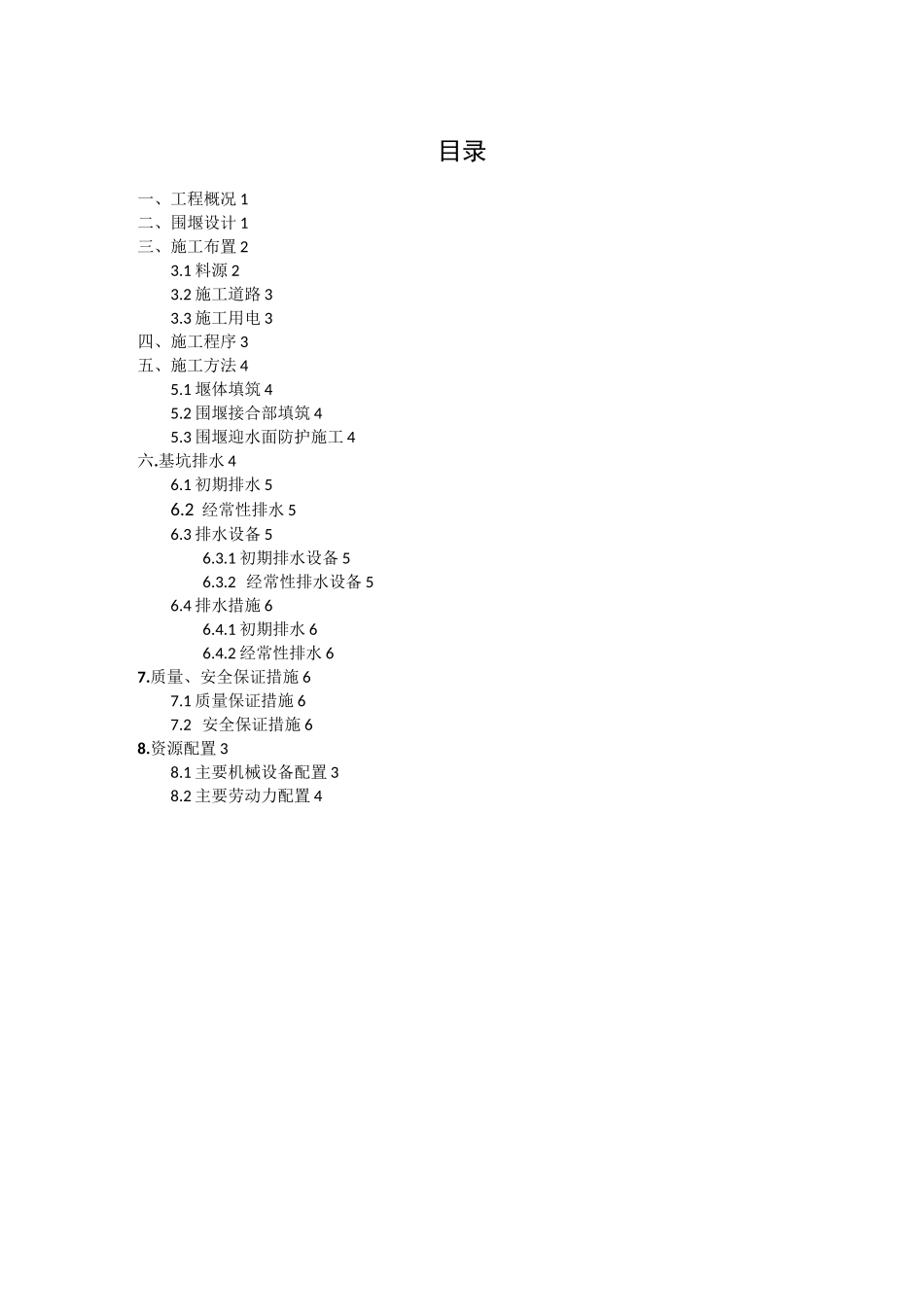

横向围堰施工方案(附围堰断面图)_第2页
2/9

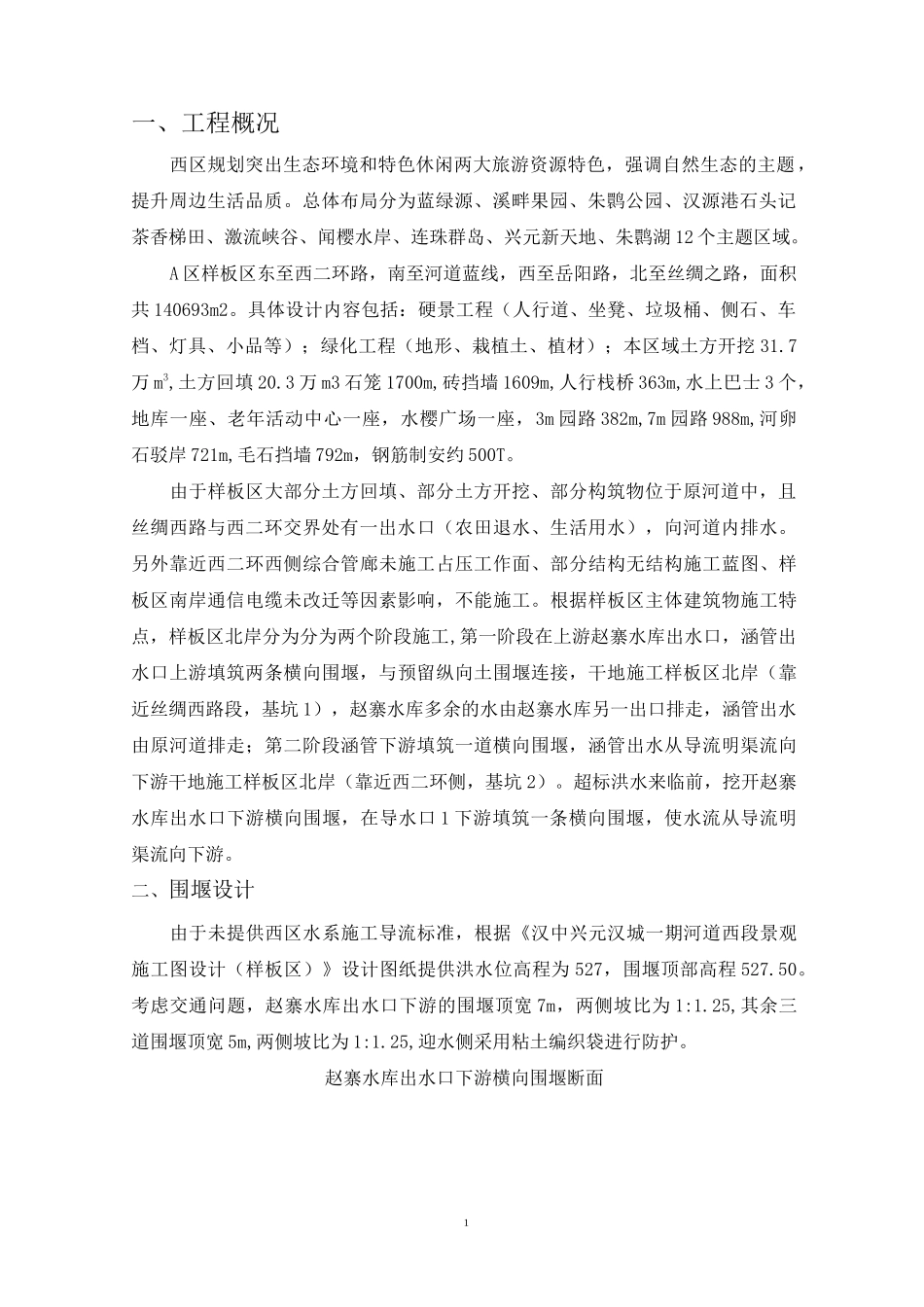

横向围堰施工方案(附围堰断面图)_第3页
3/9
横向围堰、导流明渠施工方案批准:审核:编制:水系项目西区项目部二 O 一^年三月三日目录一、工程概况 1二、围堰设计 1三、施工布置 23.1 料源 23.2 施工道路 33.3 施工用电 3四、施工程序 3五、施工方法 45.1 堰体填筑 45.2 围堰接合部填筑 45.3 围堰迎水面防护施工 4六.基坑排水 46.1 初期排水 56.2 经常性排水 56.3 排水设备 56.3.1 初期排水设备 56.3.2 经常性排水设备 56.4 排水措施 66.4.1 初期排水 66.4.2 经常性排水 67.质量、安全保证措施 67.1 质量保证措施 67.2 安全保证措施 68.资源配置 38.1 主要机械设备配置 38.2 主要劳动力配置 41一、工程概况西区规划突出生态环境和特色休闲两大旅游资源特色,强调自然生态的主题,提升周边生活品质。总体布局分为蓝绿源、溪畔果园、朱鹮公园、汉源港石头记茶香梯田、激流峡谷、闻樱水岸、连珠群岛、兴元新天地、朱鹮湖 12 个主题区域。A 区样板区东至西二环路,南至河道蓝线,西至岳阳路,北至丝绸之路,面积共 140693m2。具体设计内容包括:硬景工程(人行道、坐凳、垃圾桶、侧石、车档、灯具、小品等);绿化工程(地形、栽植土、植材);本区域土方开挖 31.7万 m3,土方回填 20.3 万 m3 石笼 1700m,砖挡墙 1609m,人行栈桥 363m,水上巴士 3 个,地库一座、老年活动中心一座,水樱广场一座,3m 园路 382m,7m 园路 988m,河卵石驳岸 721m,毛石挡墙 792m,钢筋制安约 500T。由于样板区大部分土方回填、部分土方开挖、部分构筑物位于原河道中,且丝绸西路与西二环交界处有一出水口(农田退水、生活用水),向河道内排水。另外靠近西二环西侧综合管廊未施工占压工作面、部分结构无结构施工蓝图、样板区南岸通信电缆未改迁等因素影响,不能施工。根据样板区主体建筑物施工特点,样板区北岸分为分为两个阶段施工,第一阶段在上游赵寨水库出水口,涵管出水口上游填筑两条横向围堰,与预留纵向土围堰连接,干地施工样板区北岸(靠近丝绸西路段,基坑 1),赵寨水库多余的水由赵寨水库另一出口排走,涵管出水由原河道排走;第二阶段涵管下游填筑一道横向围堰,涵管出水从导流明渠流向下游干地施工样板区北岸(靠近西二环侧,基坑 2)。超标洪水来临前,挖开赵寨水库出水口下游横向围堰,在导水口 1 下游填筑一条横向围堰,使水流从导流明渠流向下游。二、围堰设计由于未提供西区水系施工导流标准,根据《汉中兴元汉城一期河道西...
