防雷接地工程施工组织设计方案

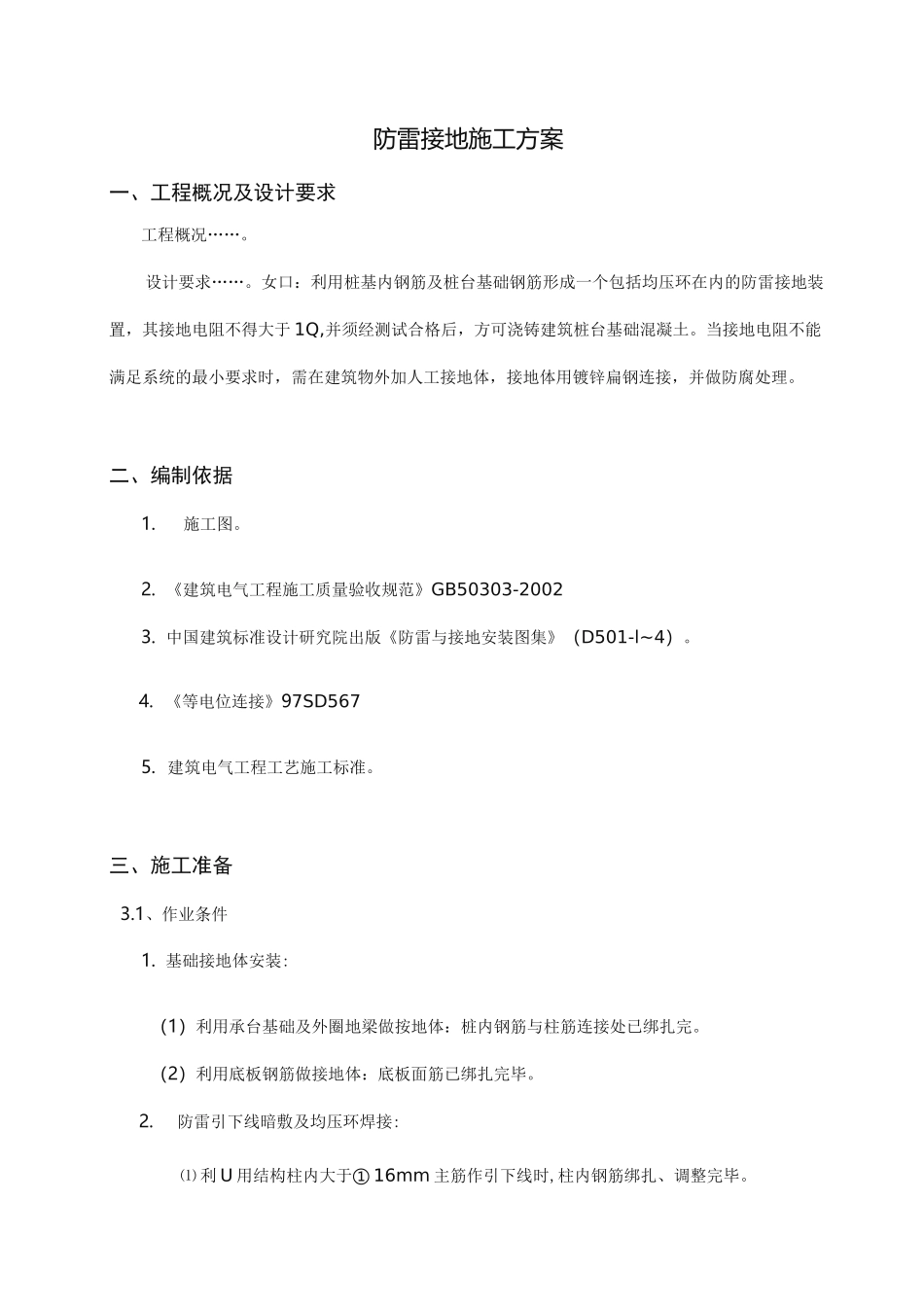

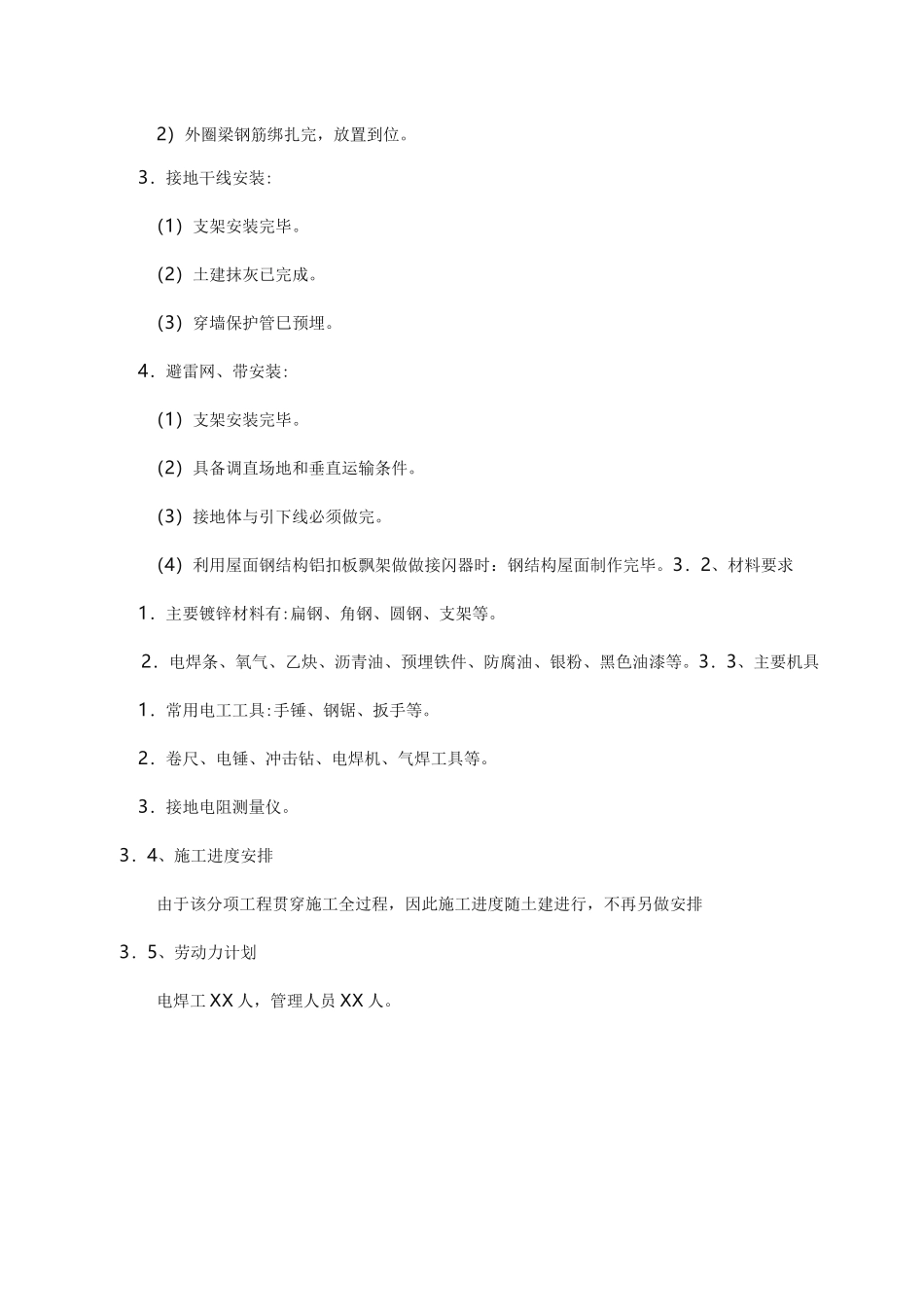

防雷接地施工方案一、工程概况及设计要求工程概况……。设计要求……。女口：利用桩基内钢筋及桩台基础钢筋形成一个包括均压环在内的防雷接地装置，其接地电阻不得大于 1Q,并须经测试合格后，方可浇铸建筑桩台基础混凝土。当接地电阻不能满足系统的最小要求时，需在建筑物外加人工接地体，接地体用镀锌扁钢连接，并做防腐处理。二、编制依据1.施工图。2. 《建筑电气工程施工质量验收规范》GB50303-20023. 中国建筑标准设计研究院出版《防雷与接地安装图集》（D501-l~4）。4. 《等电位连接》97SD5675. 建筑电气工程工艺施工标准。三、施工准备3.1、作业条件1. 基础接地体安装:（1）利用承台基础及外圈地梁做按地体：桩内钢筋与柱筋连接处已绑扎完。（2）利用底板钢筋做接地体：底板面筋已绑扎完毕。2.防雷引下线暗敷及均压环焊接:⑴ 利 U 用结构柱内大于① 16mm 主筋作引下线时,柱内钢筋绑扎、调整完毕。2）外圈梁钢筋绑扎完，放置到位。3．接地干线安装:（1）支架安装完毕。（2）土建抹灰已完成。（3）穿墙保护管巳预埋。4．避雷网、带安装:（1）支架安装完毕。（2）具备调直场地和垂直运输条件。（3）接地体与引下线必须做完。（4）利用屋面钢结构铝扣板飘架做做接闪器时：钢结构屋面制作完毕。3．2、材料要求1．主要镀锌材料有:扁钢、角钢、圆钢、支架等。2．电焊条、氧气、乙炔、沥青油、预埋铁件、防腐油、银粉、黑色油漆等。3．3、主要机具1．常用电工工具:手锤、钢锯、扳手等。2．卷尺、电锤、冲击钻、电焊机、气焊工具等。3．接地电阻测量仪。3．4、施工进度安排由于该分项工程贯穿施工全过程，因此施工进度随土建进行，不再另做安排3．5、劳动力计划电焊工 XX 人，管理人员 XX 人。四、施工工艺4．1 工艺流程4．1．1 基础接地装置安装定位搭接底板筋 f 搭接柱主筋与底板筋 f 连接接地网 f 标记主筋 f 测试 f 核验4．1．2 避雷引下线安装搬运材料 f 调整圆钢形状 f 于竖向主筋跨接处焊接 f 随建筑物引上 f 测试 f 核验4．1．3 均压环安装搬运材料 f 调整圆钢形状 f 于圈梁主筋跨接处及引下线连接处焊接 f 随建筑物引上 f 测试 f 核验4．1．4 幕墙防雷接地点预留定位 f 预留幕墙连接点 f 连接幕墙预留点 f 测试 f 核验4．1．5 等电位端子箱及测试点卡子箱安装定位 f 预留箱体连接点 f 安装箱体 f 测试 f 核验4．1．6 避雷带安装制作避雷带及支架 f定位 f焊接 f测试...
