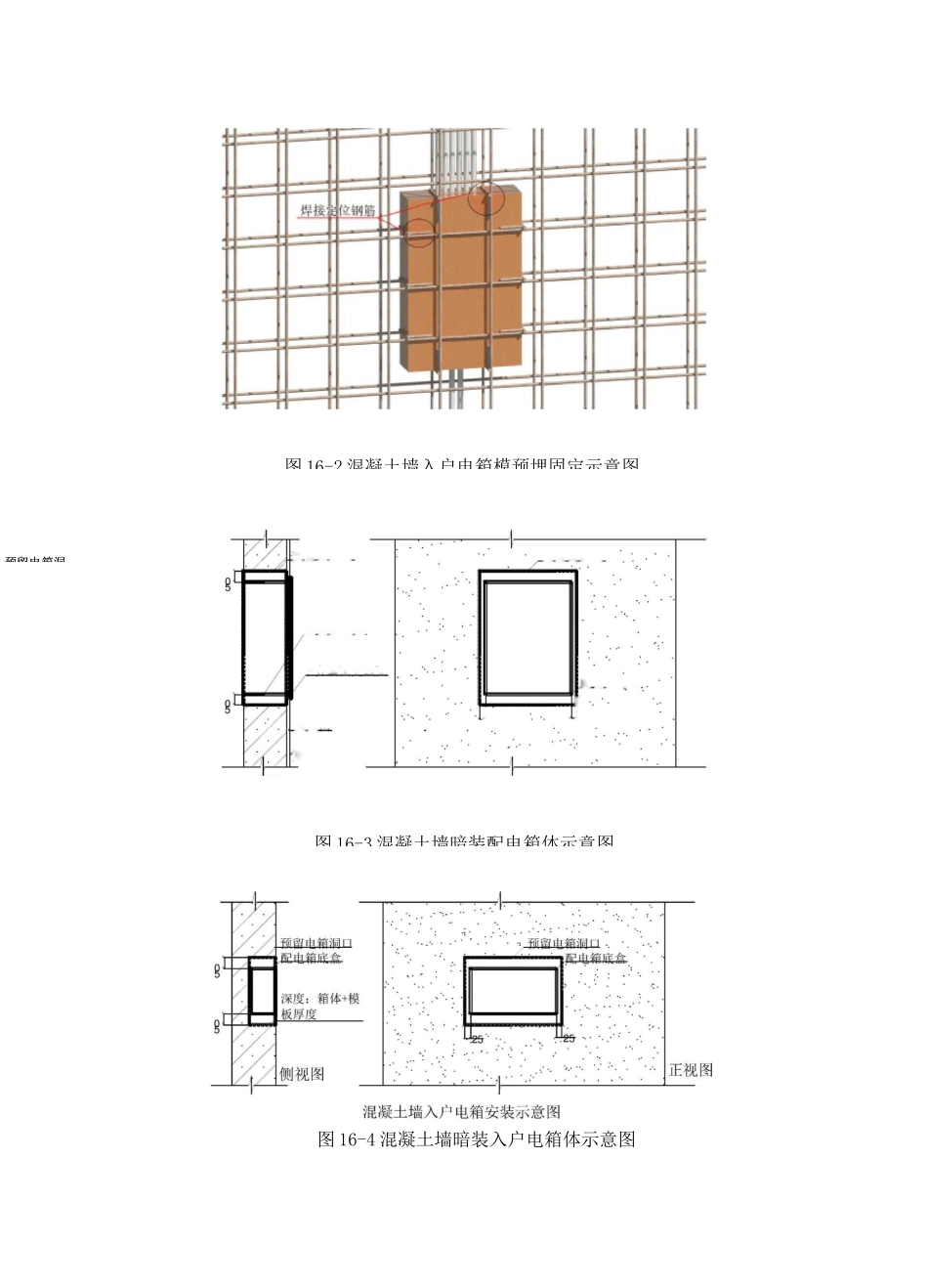

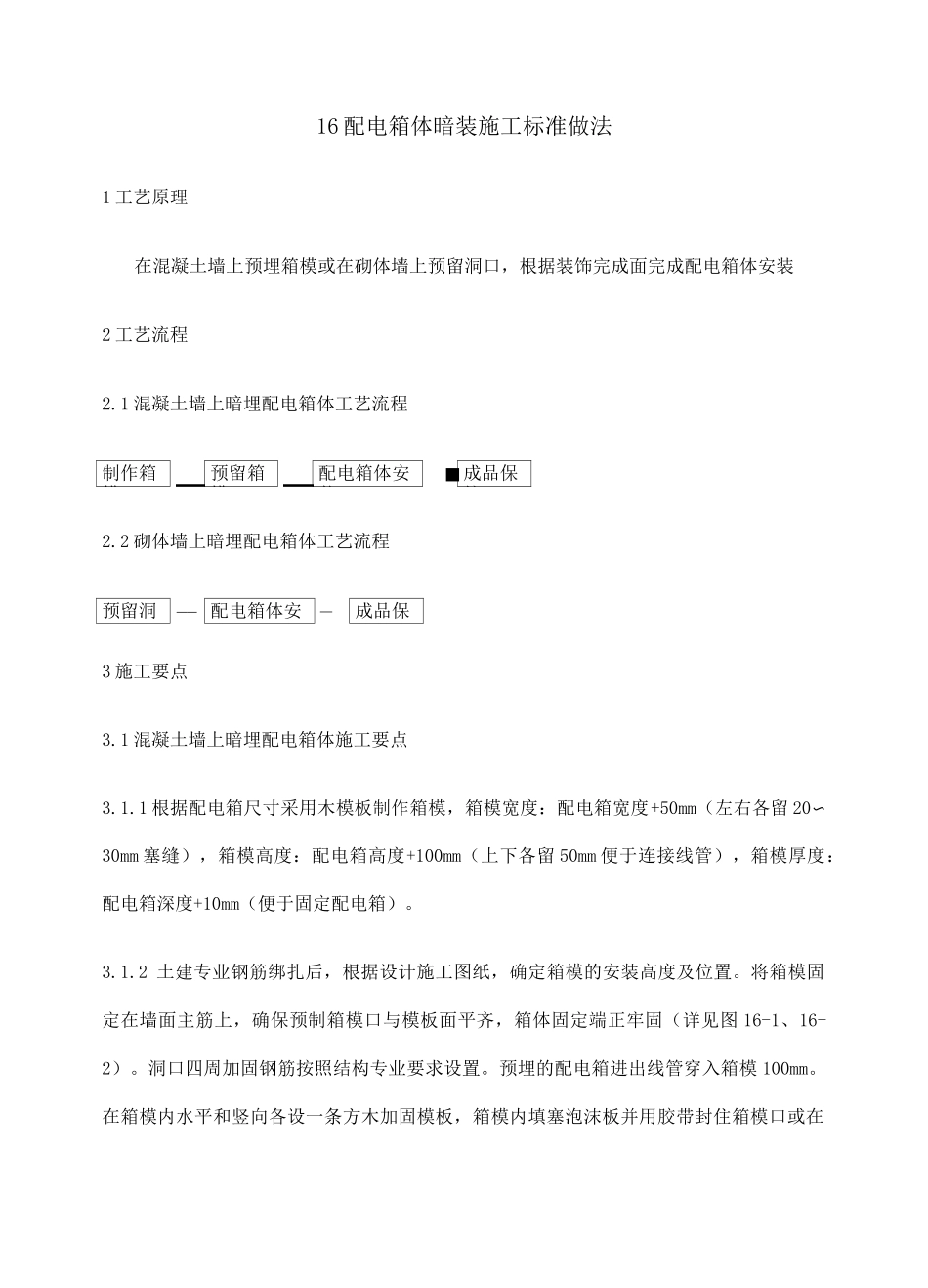

16 配电箱体暗装施工标准做法1 工艺原理在混凝土墙上预埋箱模或在砌体墙上预留洞口，根据装饰完成面完成配电箱体安装2 工艺流程2.1 混凝土墙上暗埋配电箱体工艺流程制作箱模—预留箱模—配电箱体安装■成品保护2.2 砌体墙上暗埋配电箱体工艺流程预留洞口—— 配电箱体安装—成品保护3 施工要点3.1 混凝土墙上暗埋配电箱体施工要点3.1.1 根据配电箱尺寸采用木模板制作箱模，箱模宽度：配电箱宽度+50mm（左右各留 20〜30mm 塞缝），箱模高度：配电箱高度+100mm（上下各留 50mm 便于连接线管），箱模厚度：配电箱深度+10mm（便于固定配电箱）。3.1.2 土建专业钢筋绑扎后，根据设计施工图纸，确定箱模的安装高度及位置。将箱模固定在墙面主筋上，确保预制箱模口与模板面平齐，箱体固定端正牢固（详见图 16-1、16-2）。洞口四周加固钢筋按照结构专业要求设置。预埋的配电箱进出线管穿入箱模 100mm。在箱模内水平和竖向各设一条方木加固模板，箱模内填塞泡沫板并用胶带封住箱模口或在熄援短钢取面胶带村H箱模口贴双面胶，防止漏浆。3.1.3 待土建专业拆模后，取出预制箱模。3.1.4 配电箱安装在土建专业提供一米标高线、打完灰饼后实施。3.1.5 安装箱体时，先用水把预留洞内四壁浇湿，并将洞中杂物清理干净。根据墙面上灰饼的厚度，确定箱体在混凝土墙面的深度，依据管路的走向敲掉箱体上敲落孔或开孔，将箱体固定端正，入户箱端面与装饰完成面平齐、配电箱反边内侧与墙装饰完成面平齐，箱体四周塞填 M5 号砂浆。入户箱体安装应在抹灰前进行，配电箱体应在抹灰后安装。3.1.6 配电箱安装垂直度允许偏差为 1.5%。，底边距地面高度按设计要求安装。3.1.7 入户箱箱体安装前在箱体表面缠一层胶带，以防止后期抹灰造成配电箱体的污染；配电箱安装后在边框贴美纹纸进行成品保护。图 16-1 混凝土墙配电箱模预埋固定示意图图 16-3 混凝土墙暗装配电箱体示意图正视侧视配电箱底盒.-■.鸟 5ts■■■抹灰配电箱边框内侧平齐土墙面配电箱底预留电箱洞图 16-2 混凝土墙入户电箱模预埋固定示意图图 16-4 混凝土墙暗装入户电箱体示意图预留电箱洞3.2 砌体墙上暗埋配电箱体施工要点 3.2.1 根据设计施工图纸，确定配电箱的安装高度及位置。3.2.2 根据配电箱的安装尺寸，土建排砖砌筑时预留洞口，洞口尺寸：配电箱体尺寸+40mm（左右各留 20mm 塞缝），洞口深度：配电箱深度。3.2.3 配电箱安装前，根据电气定位图对砌体墙面上竖向管线...
