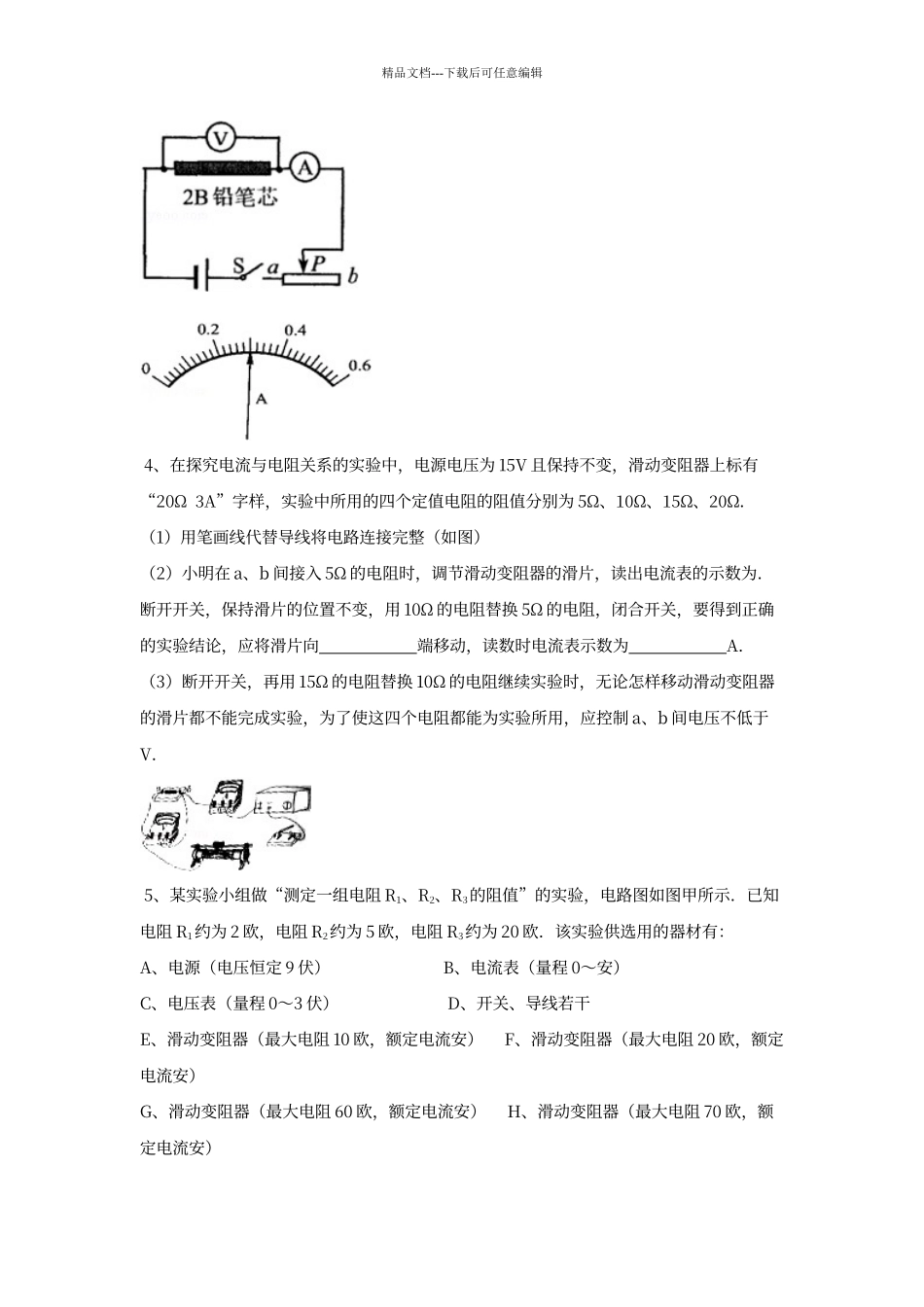

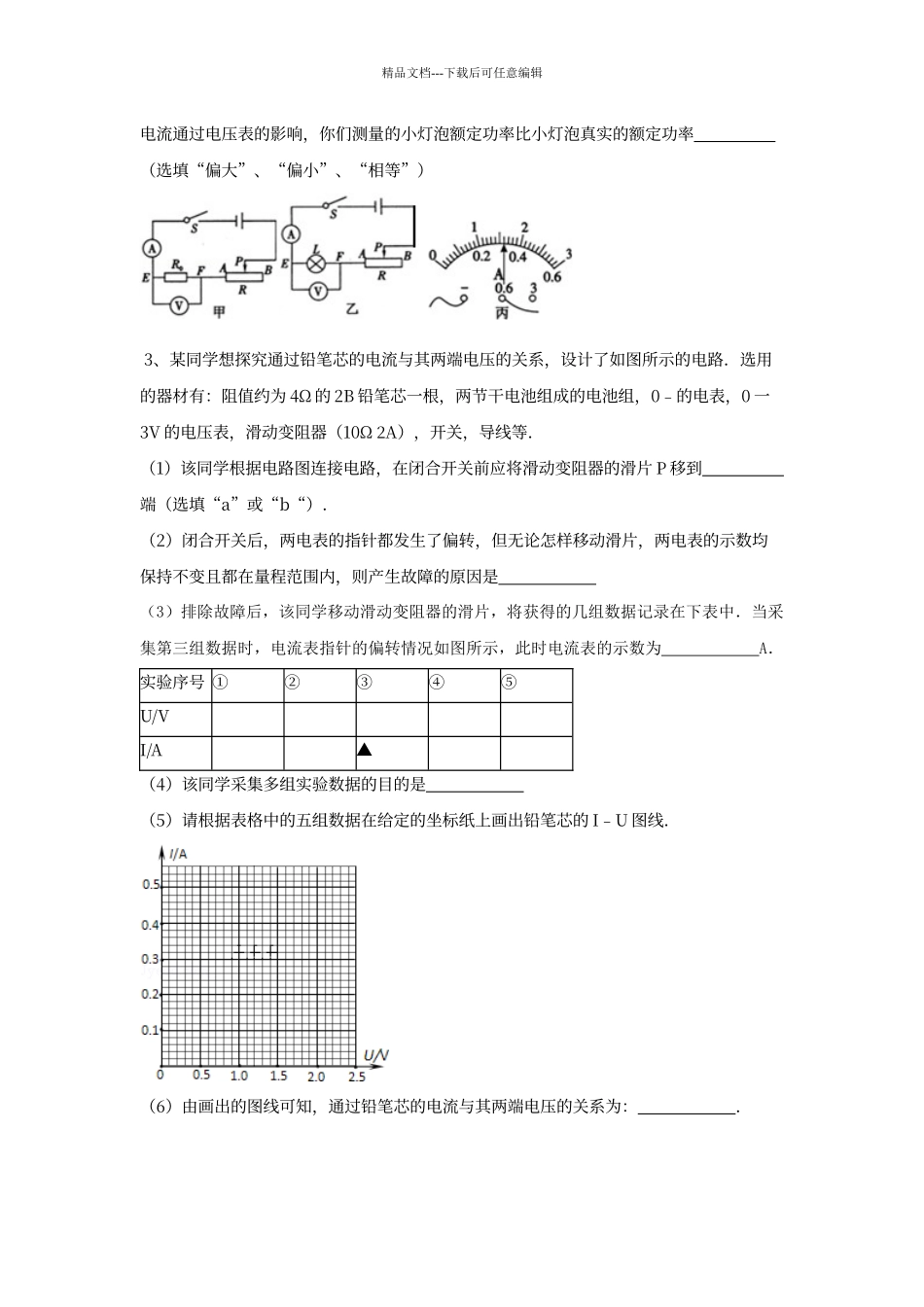

1、在学习欧姆定律之后，老师请同学们设计一个测未知电阻 Rx的电路，其中小明同学设计的电路如图 1 所示．R0为已知阻值的电阻，当 s1闭合 s2断开时，电流表读数为 I；当s1、s2都闭合时，电流表读数为 I1．（1）请你写出小明同学测 Rx的表达式．Rx= （2）小红设计了一种不同于小明同学设计的测量电路，如图 2 所示．请你将图 3 中的器材按图 2 电路连接起来（用笔连线表示导线），要求滑动变阻器的滑片 P 处于最右端时，连入电路的阻值最大．（3）比较两个电路图，请你说一说小红设计的电路的优点． 2、（1）在验证欧姆定律实验中，所连接的电路如甲图所示，当 E、F 间接入的电阻 R0保持不变时，移动滑动变阻器 R 的滑片 P，读出三组不同电压下的电流值，可探究出：当电阻一定是，电流与电压成 比．调节变阻器的滑片 P，使电压表的示数为 U，再依次将 E、F 间的电阻 R0换成定值电阻 R1、R2，且 R2＞R1＞R0，要使 E、F 间的电压表示数保持 U 不变，应将滑动变阻器的滑片 P 逐渐向 （选填“A”、“B”）端移动，可探究电流与电阻的关系．（2）在测小灯泡的电功率时，将 E、F 间的电阻换成一只额定电压是“”的小灯泡．在乙图电路中，当滑动变阻器的滑片 P 向 （选填“A”、“B”）端移动，灯泡 L逐渐变亮，电压表的示数逐渐变大，电流表的示数逐渐 （选填“变大”、“变小”），通过比较还发现，在灯泡逐渐变亮的过程中，电压表示数与电流表示数的比值在增大，造成这一比值增大的原因是 ．当小灯泡两端电压表的示数为时，电流表示数如图丙所示，则电流表的示数为 A，小灯泡的电功率为 W．最后归纳时，老师告诉同学们，电压表的内阻很大，它并联在电路中时，只有微小的电流通过电压表，可以忽略不计，我们就是用上述方法测量小灯泡电功率的，假如考虑了精品文档---下载后可任意编辑电流通过电压表的影响，你们测量的小灯泡额定功率比小灯泡真实的额定功率 （选填“偏大”、“偏小”、“相等”） 3、某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图所示的电路．选用的器材有：阻值约为 4Ω 的 2B 铅笔芯一根，两节干电池组成的电池组，0﹣的电表，0 一3V 的电压表，滑动变阻器（10Ω 2A），开关，导线等．（1）该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片 P 移到 端（选填“a”或“b“）．（2）闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片...
