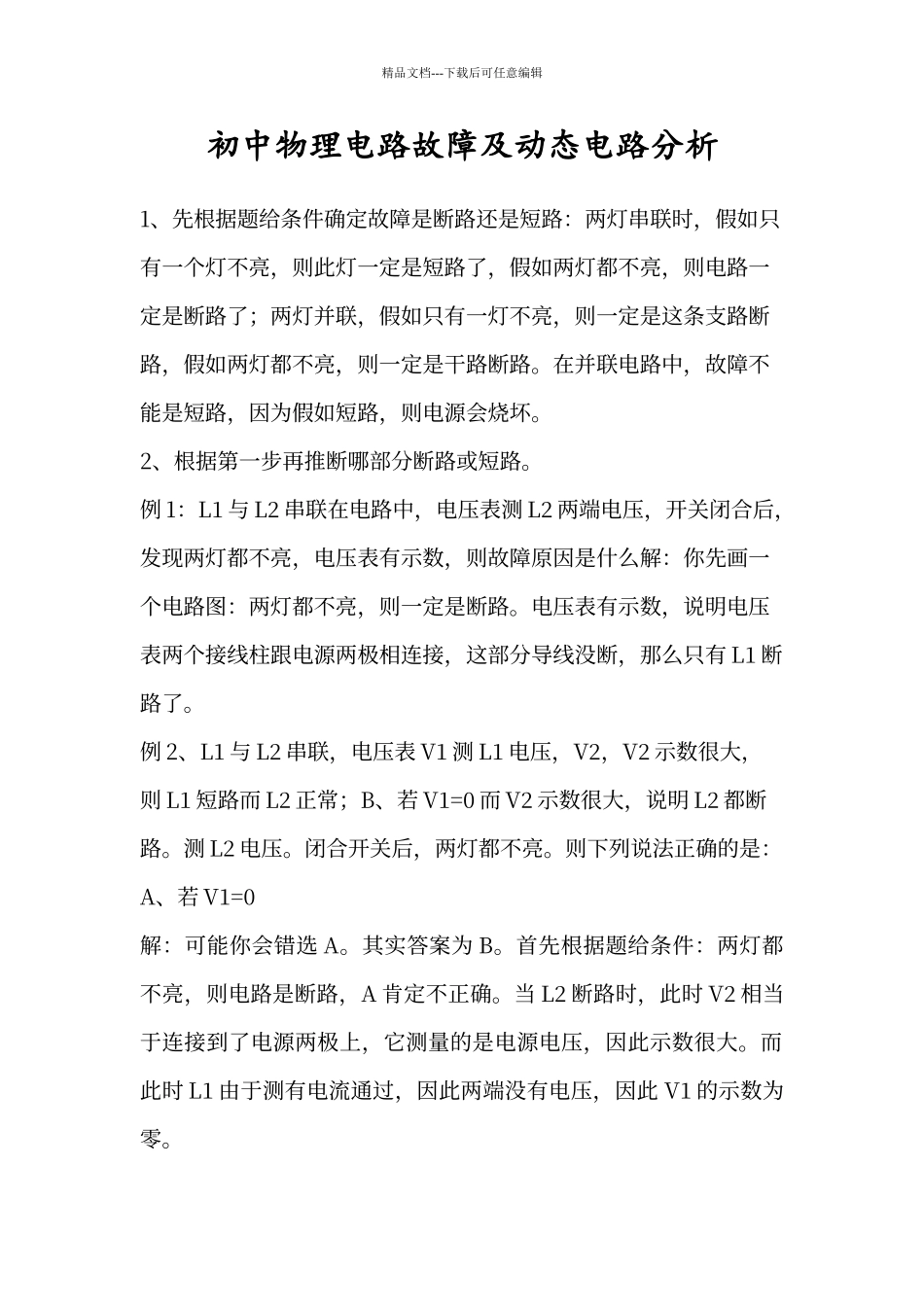

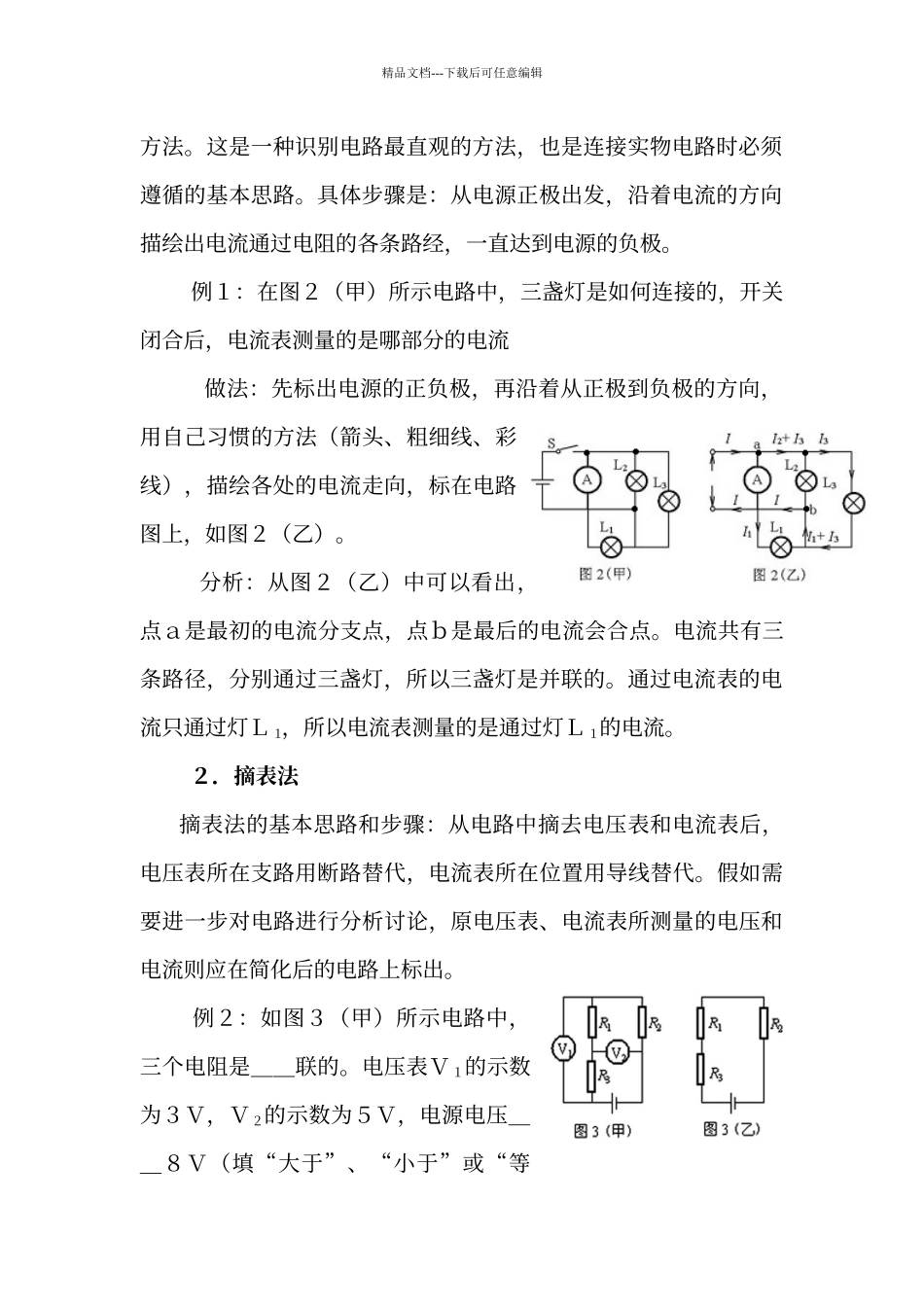

精品文档---下载后可任意编辑初中物理电路故障及动态电路分析1、先根据题给条件确定故障是断路还是短路：两灯串联时，假如只有一个灯不亮，则此灯一定是短路了，假如两灯都不亮，则电路一定是断路了；两灯并联，假如只有一灯不亮，则一定是这条支路断路，假如两灯都不亮，则一定是干路断路。在并联电路中，故障不能是短路，因为假如短路，则电源会烧坏。2、根据第一步再推断哪部分断路或短路。例 1：L1 与 L2 串联在电路中，电压表测 L2 两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么解：你先画一个电路图：两灯都不亮，则一定是断路。电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有 L1 断路了。例 2、L1 与 L2 串联，电压表 V1 测 L1 电压，V2，V2 示数很大，则 L1 短路而 L2 正常；B、若 V1=0 而 V2 示数很大，说明 L2 都断路。测 L2 电压。闭合开关后，两灯都不亮。则下列说法正确的是：A、若 V1=0解：可能你会错选 A。其实答案为 B。首先根据题给条件：两灯都不亮，则电路是断路，A 肯定不正确。当 L2 断路时，此时 V2 相当于连接到了电源两极上，它测量的是电源电压，因此示数很大。而此时 L1 由于测有电流通过，因此两端没有电压，因此 V1 的示数为零。精品文档---下载后可任意编辑首先要分析串并联，这个一般的比较简单，一条通路串联，多条并联。假如碰上了电压表电流表就把电压表当开路，电流表当导线。这个是因为电流表电压小，几乎为零。但电压表不同。 此处要注意的是，电压表只是看做开路，并不是真的开路。所以假如碰上了一个电压表一个用电器一个电源串联在一起的情况，要记得。电压表是有示数的（话说我当时为这个纠结了好久）。还有一些东西光看理论分析是不好的，要多做题啊，做多得题，在分析总结以下，会好很多。而且假如有不会的，一定要先记下来，没准在下一题里就会有感悟、一．常见电路的识别方法与技巧在解决电学问题时，我们遇到的第一个问题往往是电路图中各个用电器（电阻）的连接关系问题。不能确定各个电阻之间的连接关系，就无法确定可以利用的规律，更谈不到如何解决问题。因此正确识别电路是解决电学问题的前提。当然首先必须掌握串联电路和并联电路这两种基本的电路连接方式（图１（甲）、（乙）），这是简化、改画电路图的最终结果。识别电路的常用方法有电流流向法（电流跟踪法）、摘表法（去表法）、直...
