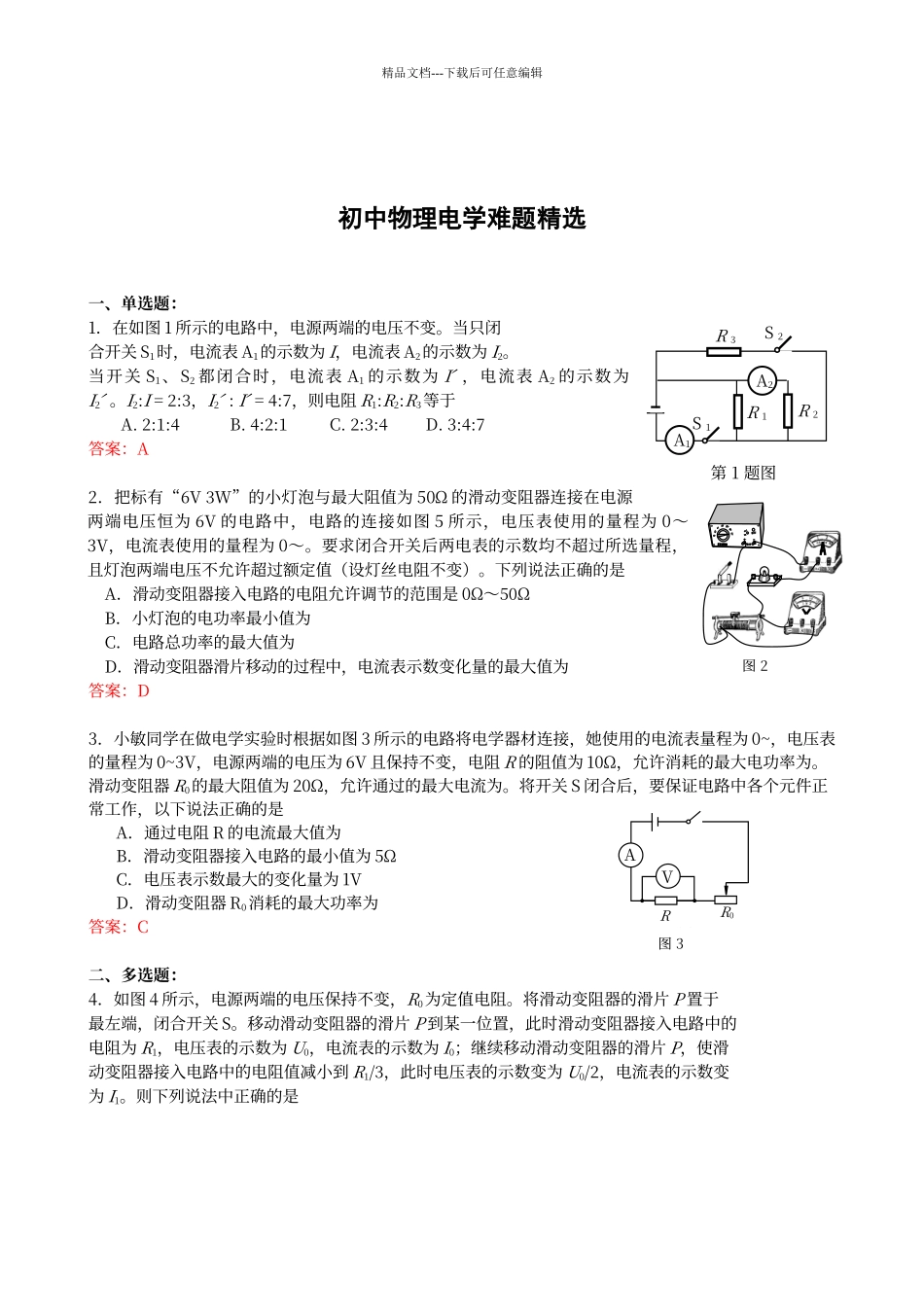

精品文档---下载后可任意编辑初中物理电学难题精选一、单选题：1．在如图 1 所示的电路中，电源两端的电压不变。当只闭合开关 S1时，电流表 A1的示数为 I，电流表 A2的示数为 I2。当开关 S1、S2 都闭合时，电流表 A1 的示数为 Iˊ，电流表 A2 的示数为I2ˊ。I2:I = 2:3，I2ˊ: Iˊ= 4:7，则电阻 R1:R2:R3等于A. 2:1:4 B. 4:2:1 C. 2:3:4 D. 3:4:7答案：A2．把标有“6V 3W”的小灯泡与最大阻值为 50Ω 的滑动变阻器连接在电源两端电压恒为 6V 的电路中，电路的连接如图 5 所示，电压表使用的量程为 0～3V，电流表使用的量程为 0～。要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（设灯丝电阻不变）。下列说法正确的是A．滑动变阻器接入电路的电阻允许调节的范围是 0Ω～50ΩB．小灯泡的电功率最小值为C．电路总功率的最大值为D．滑动变阻器滑片移动的过程中，电流表示数变化量的最大值为答案：D3．小敏同学在做电学实验时根据如图 3 所示的电路将电学器材连接，她使用的电流表量程为 0~，电压表的量程为 0~3V，电源两端的电压为 6V 且保持不变，电阻 R 的阻值为 10Ω，允许消耗的最大电功率为。滑动变阻器 R0的最大阻值为 20Ω，允许通过的最大电流为。将开关 S 闭合后，要保证电路中各个元件正常工作，以下说法正确的是 A．通过电阻 R 的电流最大值为B．滑动变阻器接入电路的最小值为 5ΩC．电压表示数最大的变化量为 1VD．滑动变阻器 R0消耗的最大功率为答案：C二、多选题：4．如图 4 所示，电源两端的电压保持不变，R0为定值电阻。将滑动变阻器的滑片 P 置于最左端，闭合开关 S。移动滑动变阻器的滑片 P 到某一位置，此时滑动变阻器接入电路中的电阻为 R1，电压表的示数为 U0，电流表的示数为 I0；继续移动滑动变阻器的滑片 P，使滑动变阻器接入电路中的电阻值减小到 R1/3，此时电压表的示数变为 U0/2，电流表的示数变为 I1。则下列说法中正确的是图 2第 1 题图R 3R 1R 2S 2S 1A1A2图 7AVRR0图 3精品文档---下载后可任意编辑A．I1:I0=3:2B．R0:R1=1:3C．当滑动变阻器的滑片 P 滑到最左端 时，R0两端的电压为 2U0D．当滑动变阻器的滑片 P 滑到最右端时，R0两端的电压为 2U0答案：AD5．如图 5 所示电路，电源电压保持不变。当开关 S1、S3闭合，S2断开时，电路的功率为 15W，若此时把开关 S2也闭合时，电路的功率增加...
