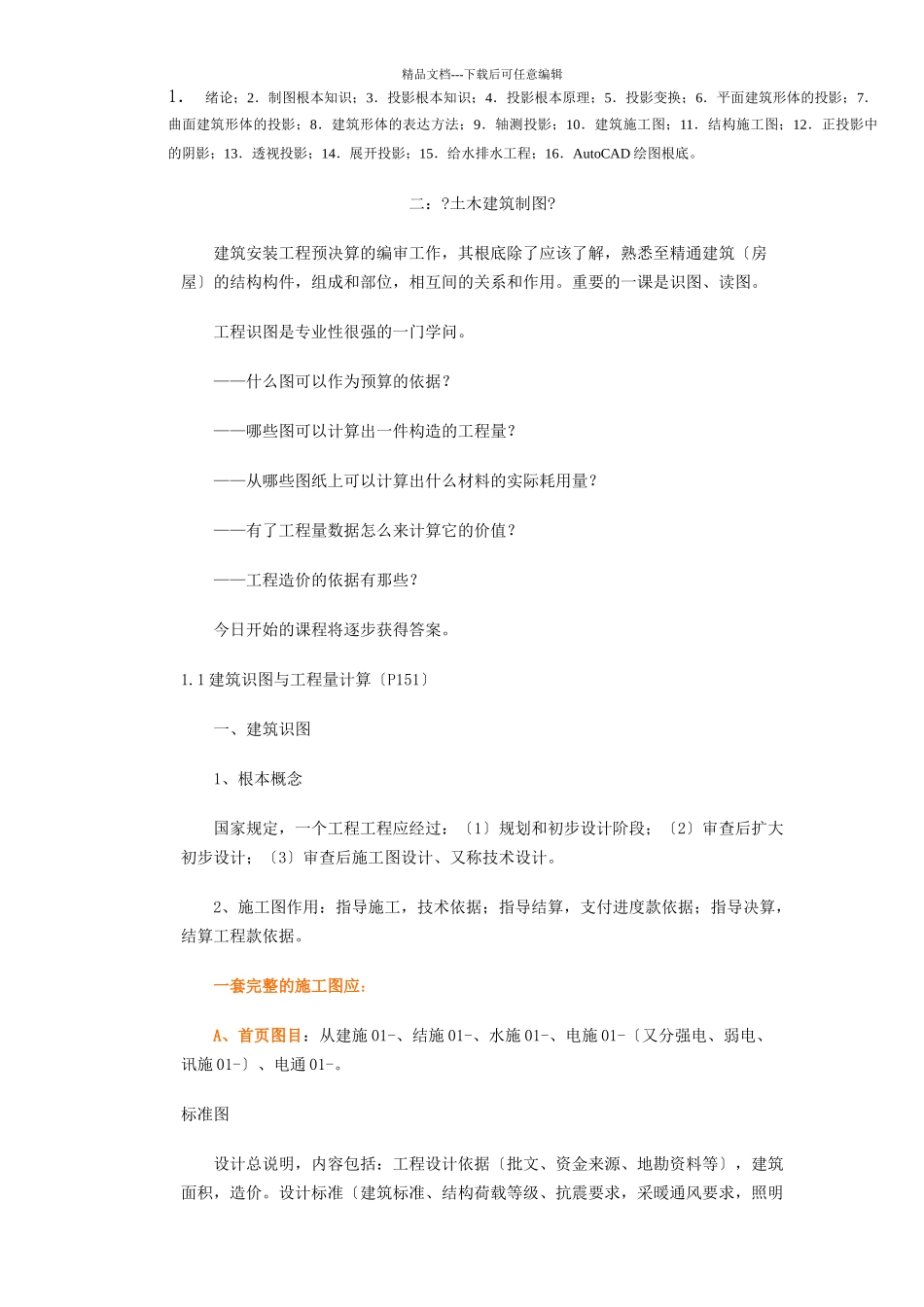

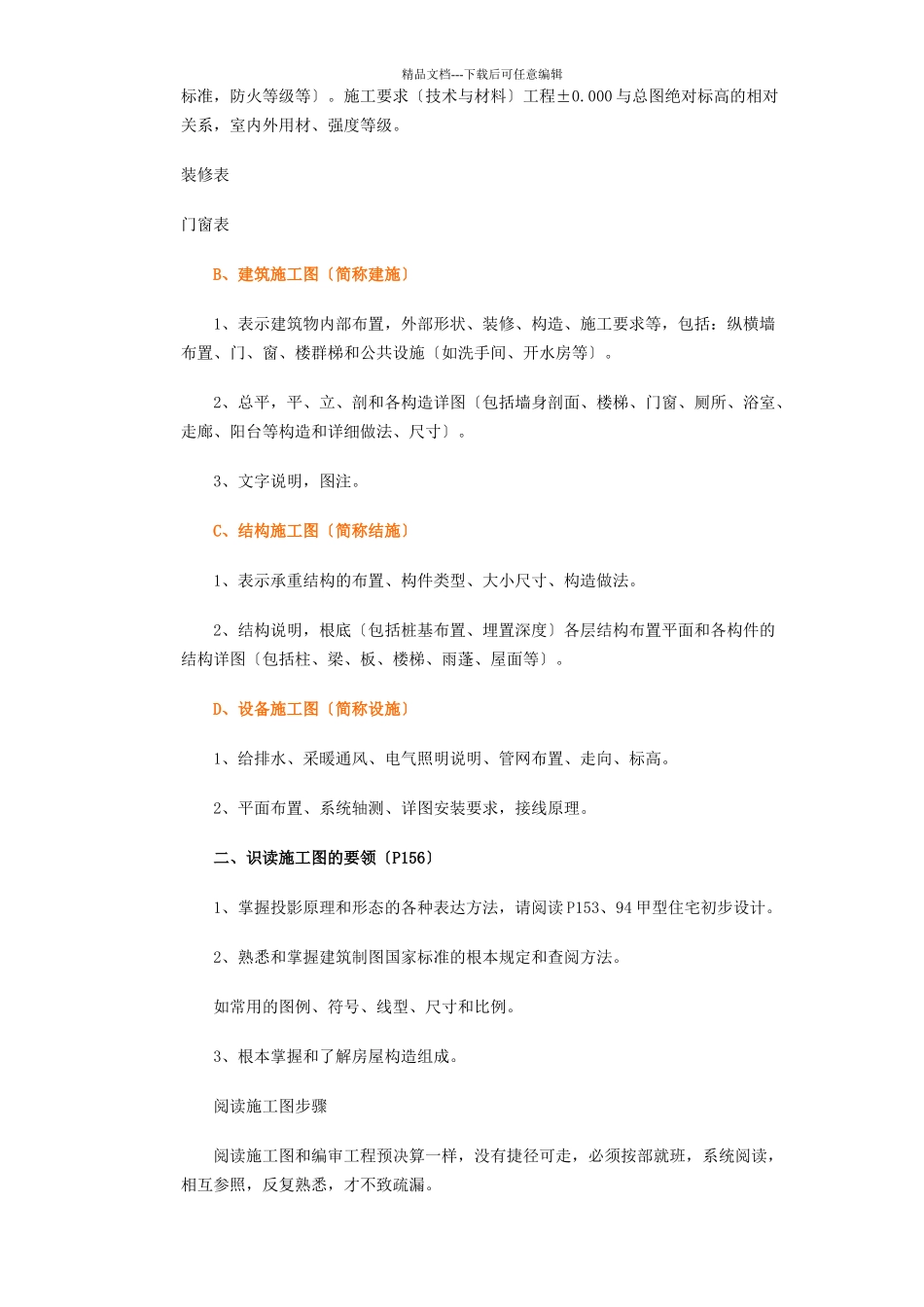

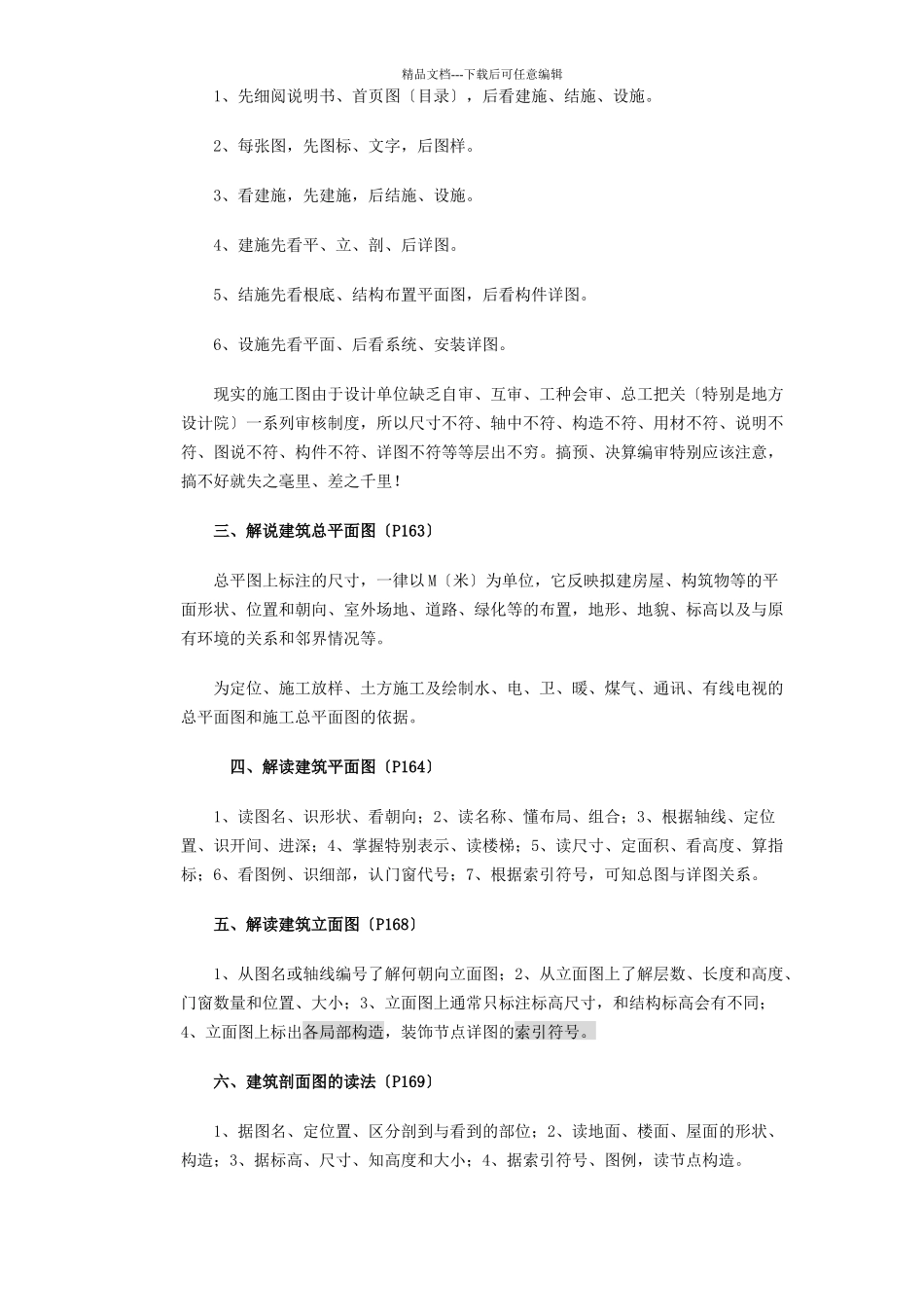

精品文档---下载后可任意编辑1． 绪论；2．制图根本知识；3．投影根本知识；4．投影根本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD 绘图根底。二：?土木建筑制图? 建筑安装工程预决算的编审工作，其根底除了应该了解，熟悉至精通建筑〔房屋〕的结构构件，组成和部位，相互间的关系和作用。重要的一课是识图、读图。 工程识图是专业性很强的一门学问。 ——什么图可以作为预算的依据？ ——哪些图可以计算出一件构造的工程量？ ——从哪些图纸上可以计算出什么材料的实际耗用量？ ——有了工程量数据怎么来计算它的价值？ ——工程造价的依据有那些？ 今日开始的课程将逐步获得答案。 1.1 建筑识图与工程量计算〔P151〕 一、建筑识图 1、根本概念 国家规定，一个工程工程应经过：〔1〕规划和初步设计阶段；〔2〕审查后扩大初步设计；〔3〕审查后施工图设计、又称技术设计。 2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。 一套完整的施工图应： A、首页图目：从建施 01-、结施 01-、水施 01-、电施 01-〔又分强电、弱电、讯施 01-〕、电通 01-。 标准图 设计总说明，内容包括：工程设计依据〔批文、资金来源、地勘资料等〕，建筑面积，造价。设计标准〔建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明精品文档---下载后可任意编辑标准，防火等级等〕。施工要求〔技术与材料〕工程±0.000 与总图绝对标高的相对关系，室内外用材、强度等级。 装修表 门窗表 B、建筑施工图〔简称建施〕 1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施〔如洗手间、开水房等〕。 2、总平，平、立、剖和各构造详图〔包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸〕。 3、文字说明，图注。 C、结构施工图〔简称结施〕 1、表示承重结构的布置、构件类型、大小尺寸、构造做法。 2、结构说明，根底〔包括桩基布置、埋置深度〕各层结构布置平面和各构件的结构详图〔包括柱、梁、板、楼梯、雨蓬、屋面等〕。 D、设备施工图〔简称设施〕 1、给排水、采暖通风、电气照明说明、管网布置、走向、标高。 2、平面布置...
