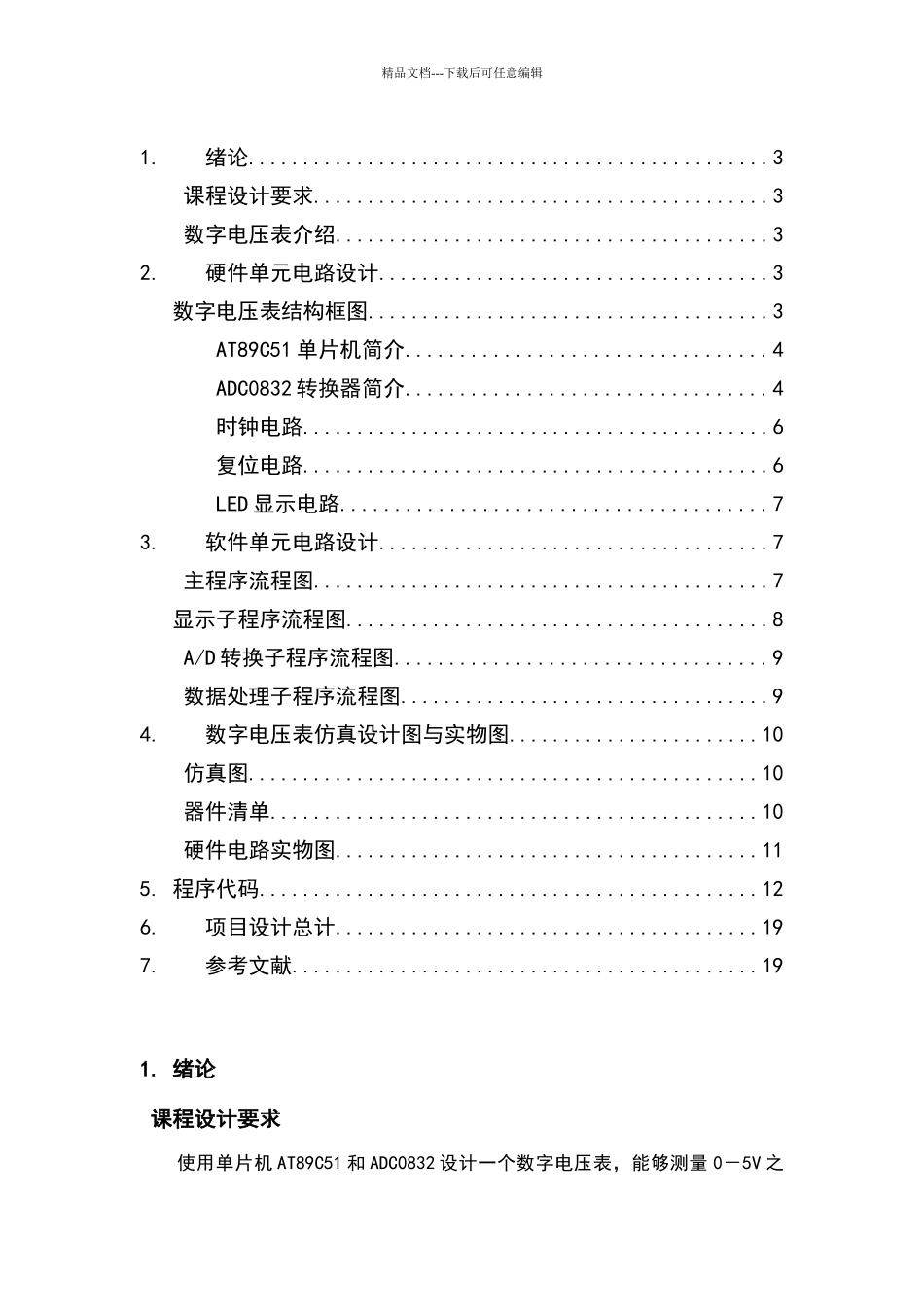

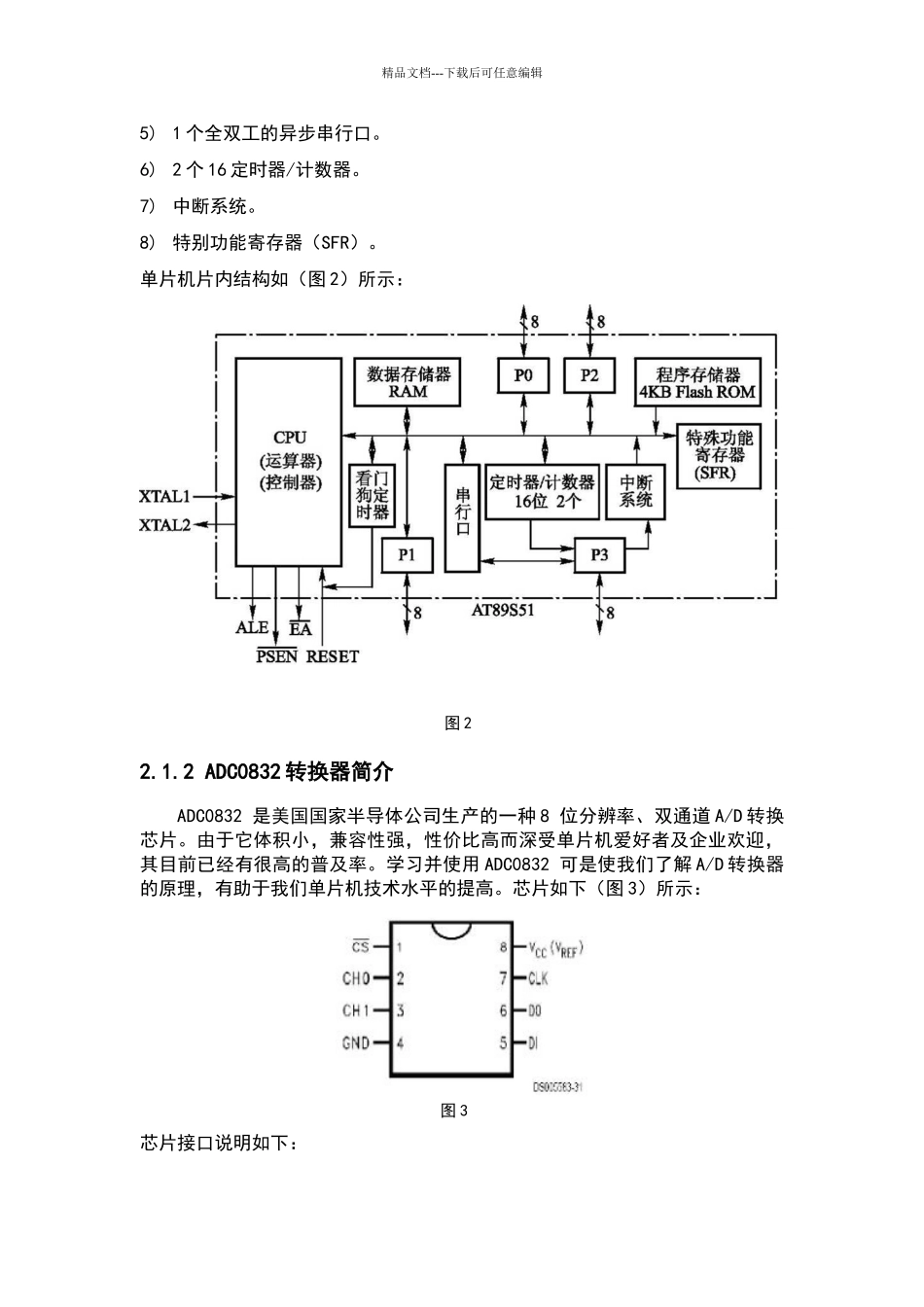

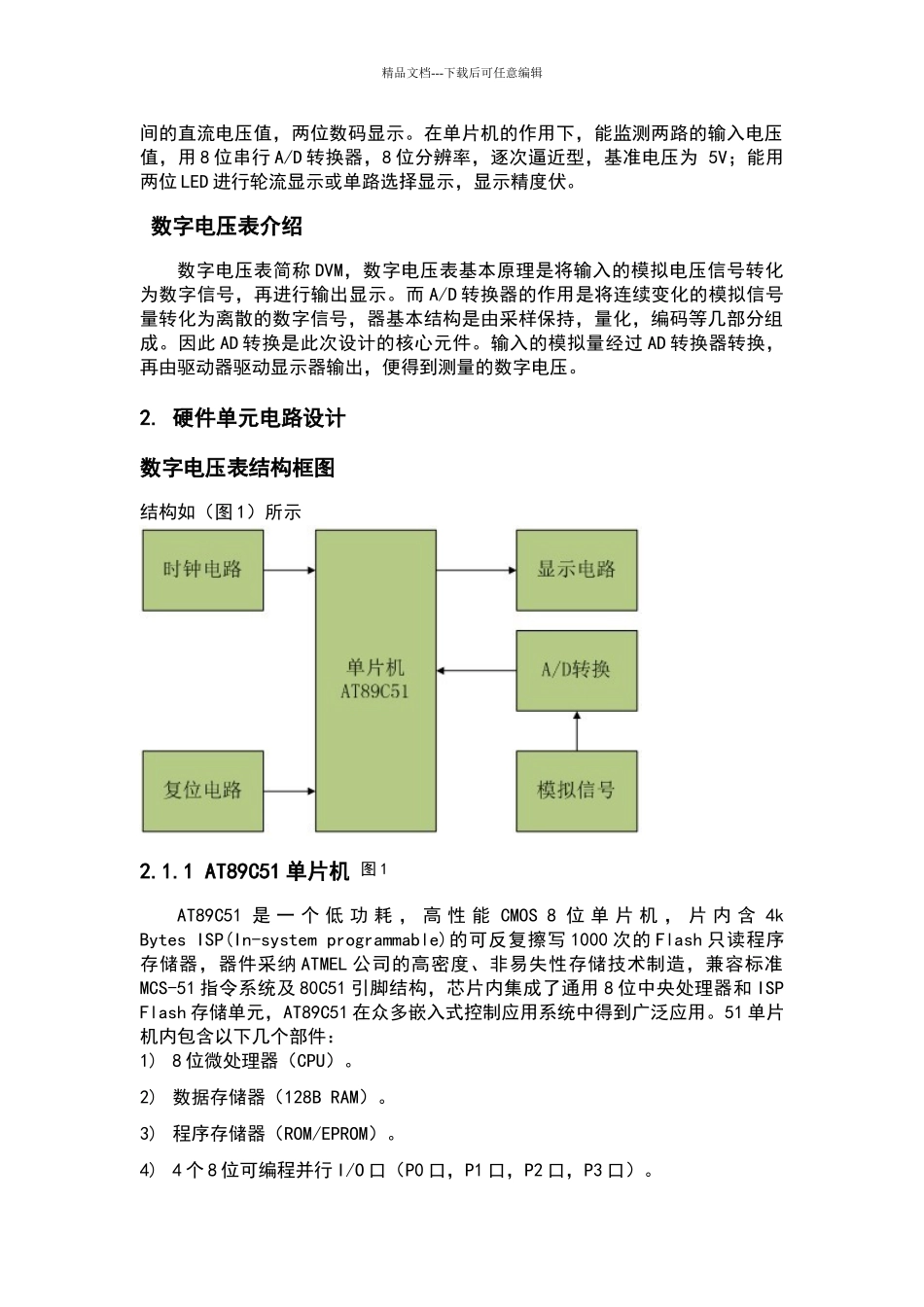

精品文档---下载后可任意编辑1.绪论................................................3 课程设计要求..........................................3 数字电压表介绍........................................32.硬件单元电路设计....................................3数字电压表结构框图.....................................3 AT89C51 单片机简介.................................4 ADC0832 转换器简介.................................4 时钟电路...........................................6 复位电路...........................................6 LED 显示电路.......................................73.软件单元电路设计....................................7 主程序流程图..........................................7显示子程序流程图.......................................8 A/D 转换子程序流程图..................................9 数据处理子程序流程图..................................94.数字电压表仿真设计图与实物图.......................10 仿真图...............................................10 器件清单.............................................10 硬件电路实物图.......................................115. 程序代码..............................................126.项目设计总计.......................................197.参考文献...........................................191. 绪论 课程设计要求使用单片机 AT89C51 和 ADC0832 设计一个数字电压表，能够测量 0－5V 之精品文档---下载后可任意编辑间的直流电压值，两位数码显示。在单片机的作用下，能监测两路的输入电压值，用 8 位串行 A/D 转换器，8 位分辨率，逐次逼近型，基准电压为 5V；能用两位 LED 进行轮流显示或单路选择显示，显示精度伏。 数字电压表介绍数字电压表简称 DVM，数字电压表基本原理是将输入的模拟电压信号转化为数字信号，再进行输出显示。而 A/D 转换器的作用是将连续变化的模拟信号量转化为离散的数字信号，器基本结构是由采样保持，量化，编码等几部分组成。因此 AD 转换是此次设计的核心元件。输入的模拟量经过 AD 转换器转换，再由驱动器驱动显示器输出，便得到测量的数字电压。2. 硬件单元电路设计数字电压表结构框图结构如（图 1）所示 2.1.1 AT89C51 单...
