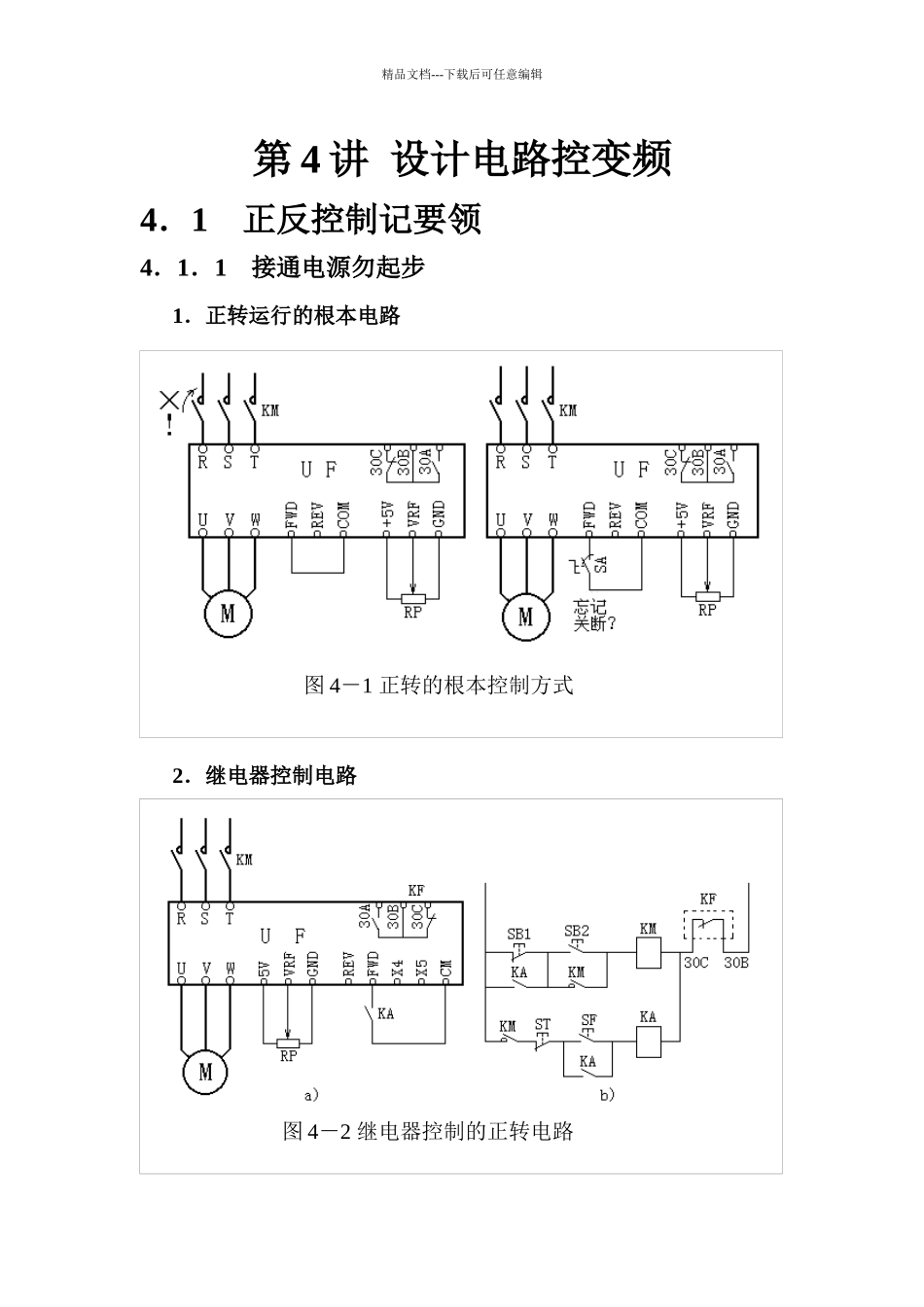

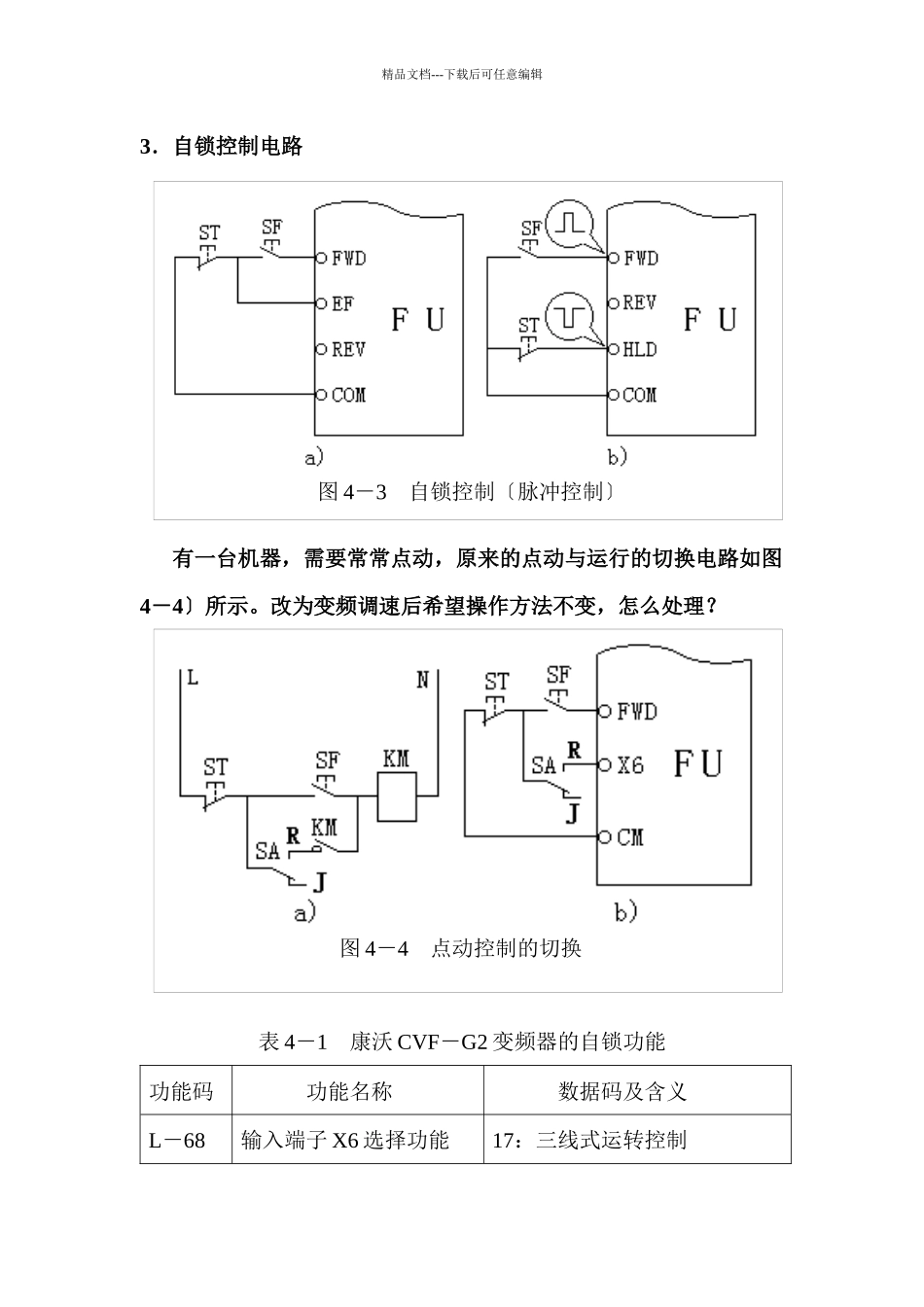

精品文档---下载后可任意编辑第 4 讲 设计电路控变频4．1 正反控制记要领4．1．1 接通电源勿起步1．正转运行的根本电路 2．继电器控制电路 图 4－1 正转的根本控制方式图 4－2 继电器控制的正转电路精品文档---下载后可任意编辑3．自锁控制电路有一台机器，需要常常点动，原来的点动与运行的切换电路如图4－4〕所示。改为变频调速后希望操作方法不变，怎么处理？表 4－1 康沃 CVF－G2 变频器的自锁功能功能码功能名称数据码及含义L－68输入端子 X6 选择功能17：三线式运转控制图 4－3 自锁控制〔脉冲控制〕图 4－4 点动控制的切换精品文档---下载后可任意编辑精品文档---下载后可任意编辑4．1．2 反转不换主电路1．改接控制端2．功能预置法表 4－2 变频器关于旋转方向的功能变频器型号功能码功能名称数 据 码康沃 CVF－G2ｂ－4转向控制0：与设定方向一致1：与设定方向相反2：反转防止艾默生 TD3000F0.06旋转方向0：方向一致1：方向取反2：禁止反转富士 G11SH08反向旋转禁止0：不禁止1：禁止图３－１４ 继电器控制的正、反转电路ａ〕主电路 ｂ〕控制电路图 4－5 改接输入控制线精品文档---下载后可任意编辑4．2 升、降功能别看轻4．2．1 调频少用电位器表 4－3 变频器的升、降功能变频器型号功能码功 能 含 义数据码数据码含义康沃 CVF－G2L－65输入端子 X1 功能11频率递增控制L－66输入端子 X2 功能12频率递减控制艾默生 TD3000输入端子 X1 功能12频率递增指令输入端子 X2 功能13频率递减指令富士 G11SE01X1 功能17增命令〔UP〕E02X2 功能18增命令〔DOWN〕图 4－6 升速、降速端子精品文档---下载后可任意编辑4．2．2 两对按钮分两地4．2．3 恒压不用 PID图 4－8 利用升、降速端子进行恒压控制图 4－7 两地升降速控制精品文档---下载后可任意编辑4．2．4 同步控制微调易1．同步控制的概念2．控制电路图 4－10 三台同步控制图 4－9 多单元同步运行精品文档---下载后可任意编辑4．3 切换控制须小心4．3．1 互锁控制重中重4．3．2 过渡过程不普通图 4－11 切换控制的主电路图 4－12 切换的过渡过程ａ〕电磁过渡过程 ｂ〕水泵停机过渡过程 ｃ〕风机停机过渡过程精品文档---下载后可任意编辑4．3．3 切换要点记心中 1．切换要求在切换瞬间，nM≥80% nMN2．水泵切换要点〔1〕电源电压与定子电动势的相位关系〔2〕“差频同相〞切换法图 4－13 电源电压与定子电动势的相...
