变频器维修基础知识

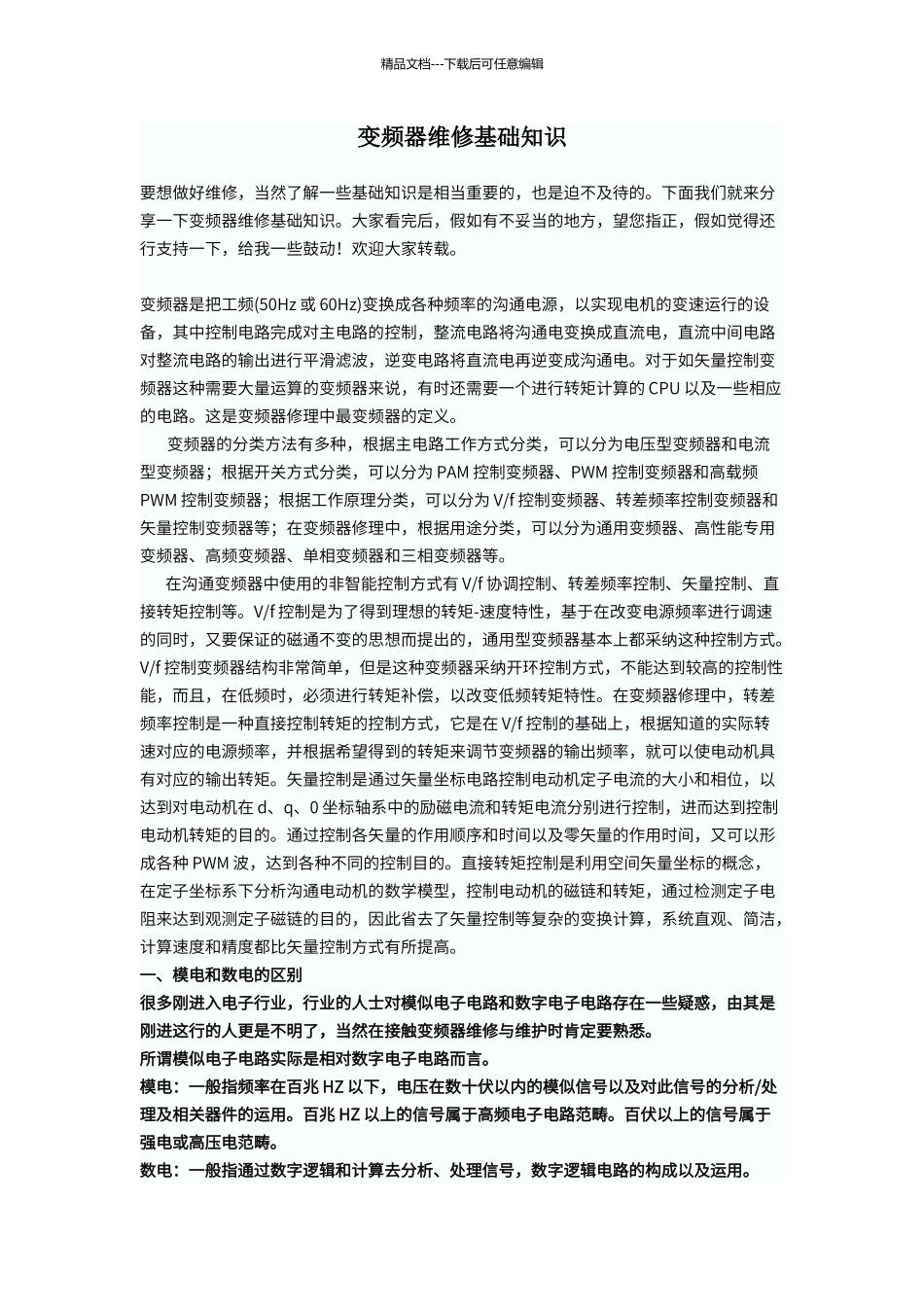

变频器维修基础知识_第1页
1/17

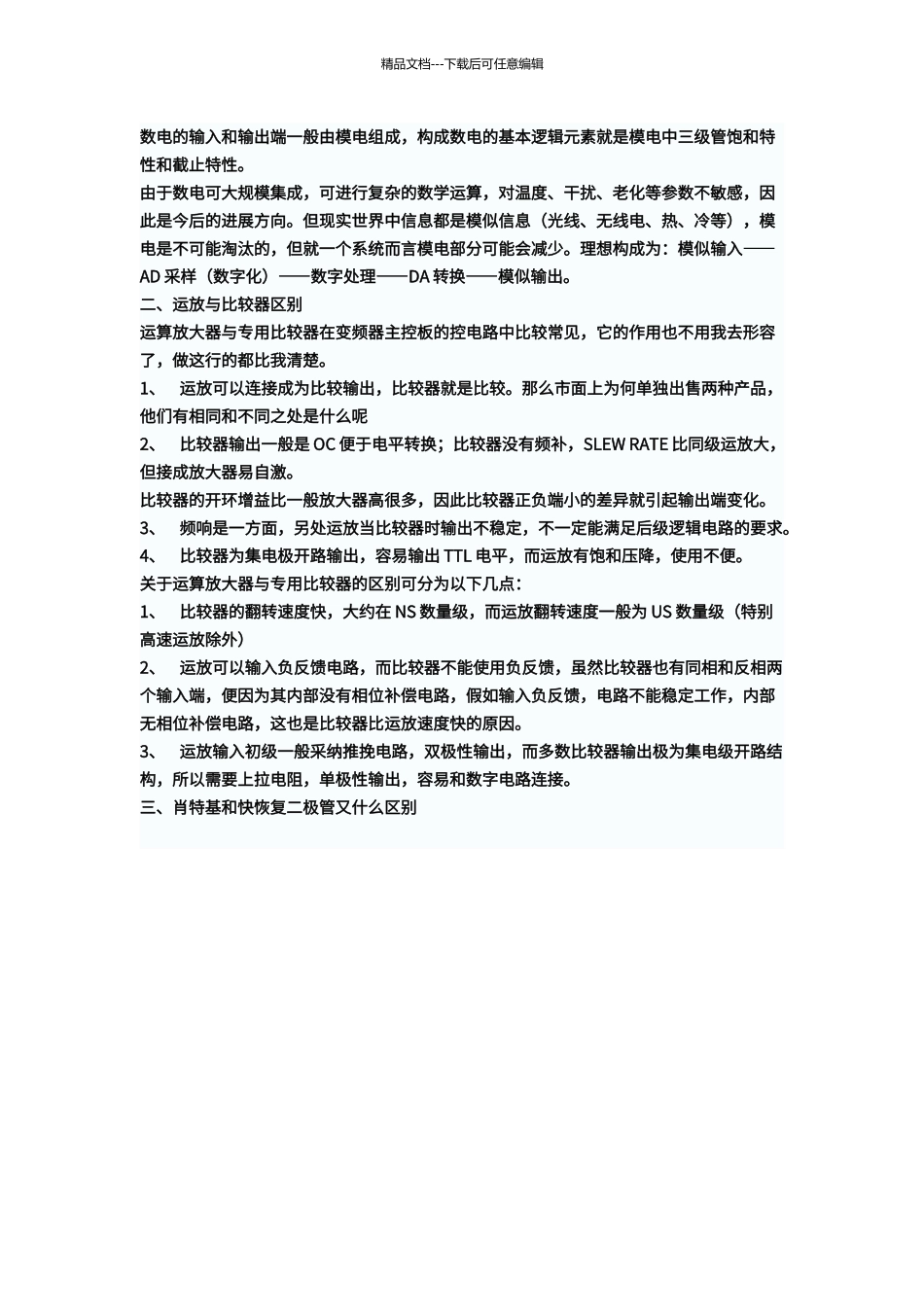

变频器维修基础知识_第2页
2/17

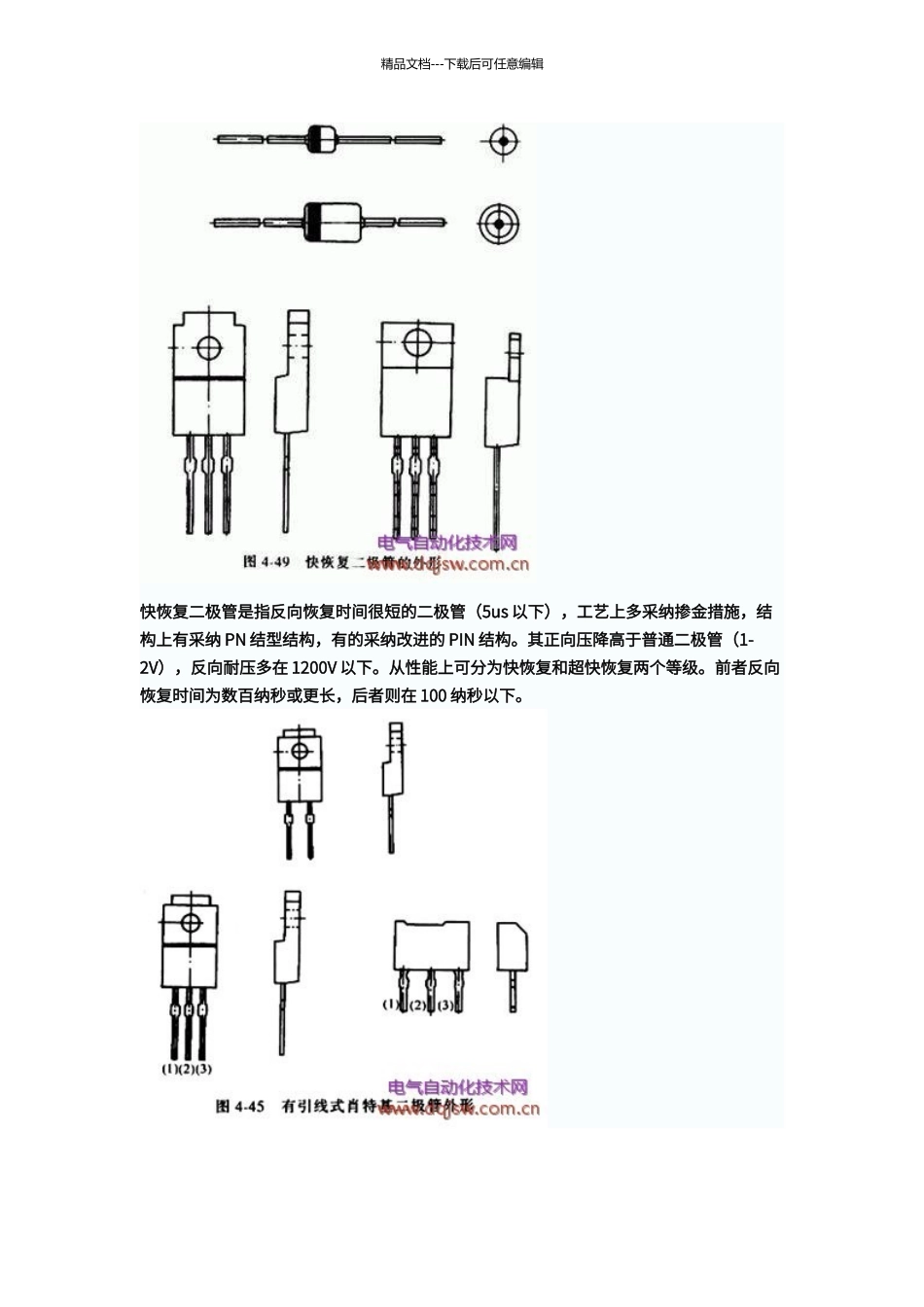

变频器维修基础知识_第3页
3/17
精品文档---下载后可任意编辑变频器维修基础知识要想做好维修,当然了解一些基础知识是相当重要的,也是迫不及待的。下面我们就来分享一下变频器维修基础知识。大家看完后,假如有不妥当的地方,望您指正,假如觉得还行支持一下,给我一些鼓动!欢迎大家转载。变频器是把工频(50Hz 或 60Hz)变换成各种频率的沟通电源,以实现电机的变速运行的设备,其中控制电路完成对主电路的控制,整流电路将沟通电变换成直流电,直流中间电路对整流电路的输出进行平滑滤波,逆变电路将直流电再逆变成沟通电。对于如矢量控制变频器这种需要大量运算的变频器来说,有时还需要一个进行转矩计算的 CPU 以及一些相应的电路。这是变频器修理中最变频器的定义。 变频器的分类方法有多种,根据主电路工作方式分类,可以分为电压型变频器和电流型变频器;根据开关方式分类,可以分为 PAM 控制变频器、PWM 控制变频器和高载频PWM 控制变频器;根据工作原理分类,可以分为 V/f 控制变频器、转差频率控制变频器和矢量控制变频器等;在变频器修理中,根据用途分类,可以分为通用变频器、高性能专用变频器、高频变频器、单相变频器和三相变频器等。 在沟通变频器中使用的非智能控制方式有 V/f 协调控制、转差频率控制、矢量控制、直接转矩控制等。V/f 控制是为了得到理想的转矩-速度特性,基于在改变电源频率进行调速的同时,又要保证的磁通不变的思想而提出的,通用型变频器基本上都采纳这种控制方式。V/f 控制变频器结构非常简单,但是这种变频器采纳开环控制方式,不能达到较高的控制性能,而且,在低频时,必须进行转矩补偿,以改变低频转矩特性。在变频器修理中,转差频率控制是一种直接控制转矩的控制方式,它是在 V/f 控制的基础上,根据知道的实际转速对应的电源频率,并根据希望得到的转矩来调节变频器的输出频率,就可以使电动机具有对应的输出转矩。矢量控制是通过矢量坐标电路控制电动机定子电流的大小和相位,以达到对电动机在 d、q、0 坐标轴系中的励磁电流和转矩电流分别进行控制,进而达到控制电动机转矩的目的。通过控制各矢量的作用顺序和时间以及零矢量的作用时间,又可以形成各种 PWM 波,达到各种不同的控制目的。直接转矩控制是利用空间矢量坐标的概念,在定子坐标系下分析沟通电动机的数学模型,控制电动机的磁链和转矩,通过检测定子电阻来达到观测定子磁链的目的,因此省去了矢量控制等复杂的变换计算,系统直观、简洁,计算速...
