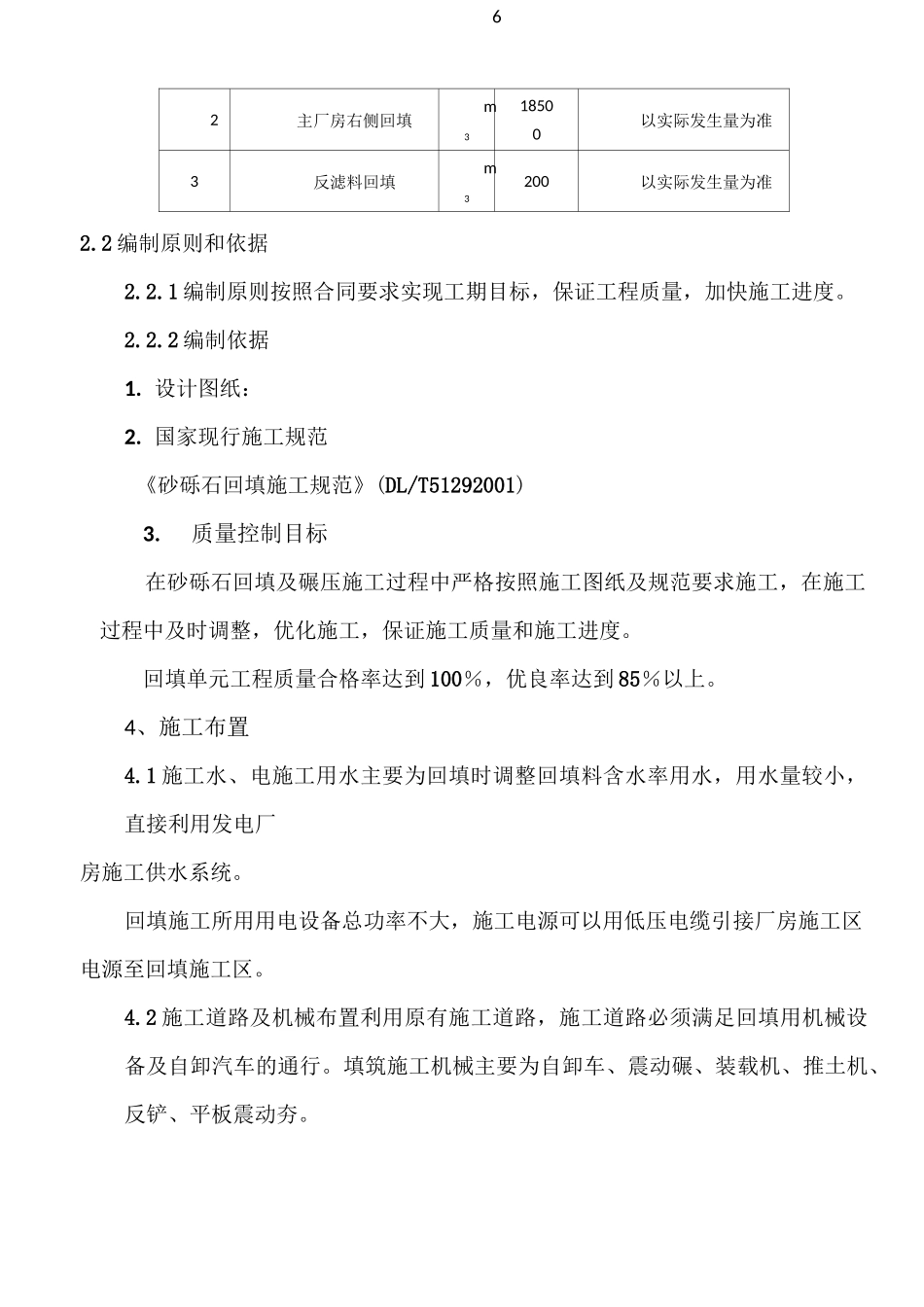

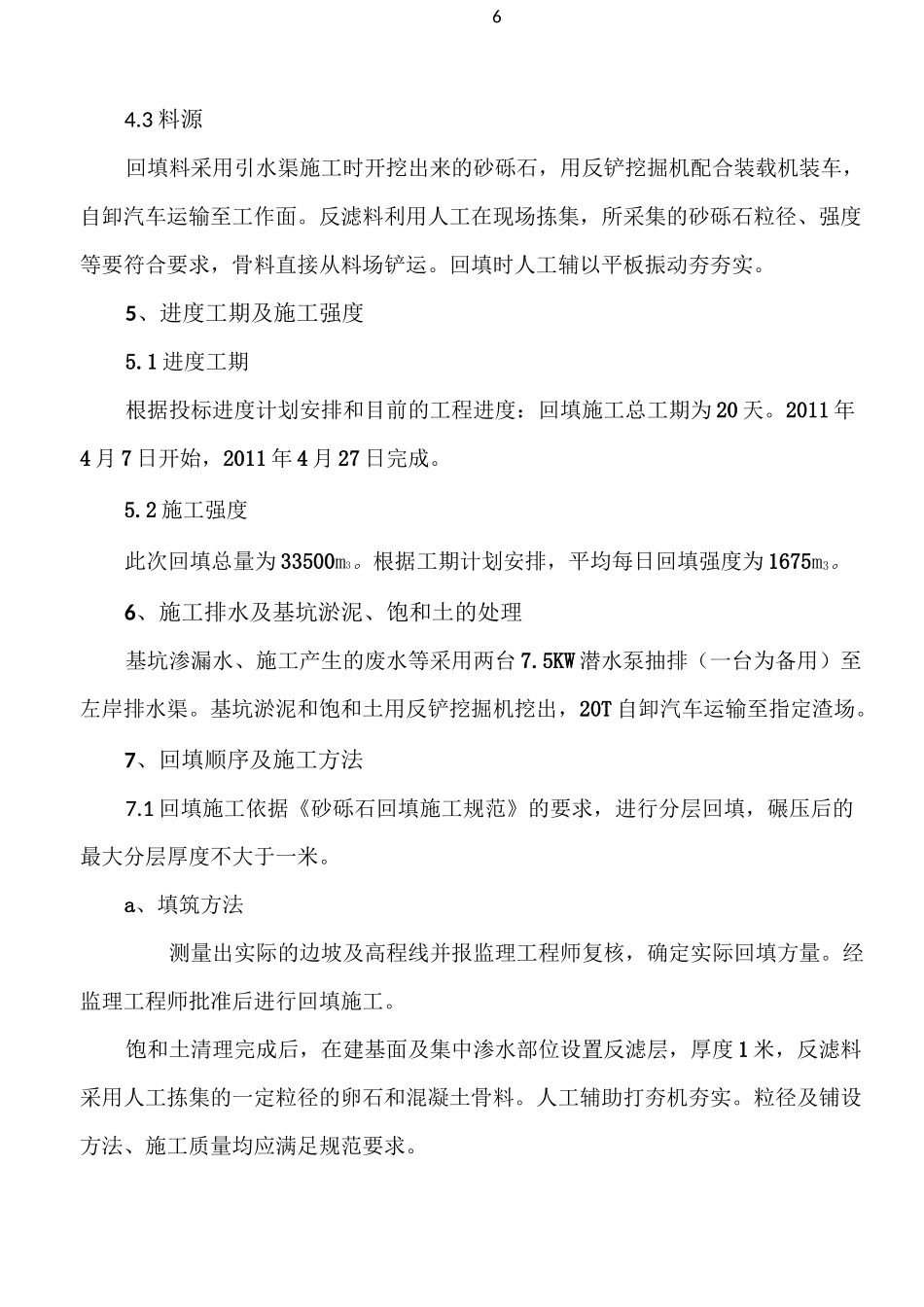

61、工程概述甘肃洮河吉利水电站是洮河流域规划“九（甸峡）〜海（甸峡）”河段峡城梯级规划调整报告所确定的莲麓二级（峡城）电站与海甸峡电站之间的插补电站。吉利水电站为一座引水式电站，由闸坝枢纽、引水系统（引水渠道）、电站厂房等组成。引水枢纽距上游正在建设的莲麓二级（峡城）水电站约 2.3km，距下游已完建的海甸峡水电站约 13.4km；引水渠紧邻洮河左岸 I、II 级阶地前缘平行现代河槽布设，厂房位于洮河左岸河漫滩上，相距引水渠渠首 1.8km,电站设计正常挡水位2020.50m。电站以发电为主，额定水头 8.5m，发电引用流量 270m3/s，装机容量20MW（2X10MW），属 IV 等小⑴型工程。安装间基础及厂房右侧回填采用明渠开挖时所产生的砂砾石进行分层填筑。其中，安装间基础回填区域为：（厂横 0+020.650--0-008.350，厂纵 0+0.000--0+57.13,EL1992.60—EL2016.900）；厂房右侧回填区域为：（厂横 0+056.250--0-086.500，厂纵 0+0.000--0+57.13,EL1990.600—EL2016.900）。具体回填区间以现场实测资料为准。2、回填主要工程量2.1 主要工程量主要工程量见下表（1-1）主要工程量表表1-1序号项目单位方量备注1安装间基础回填m315000以实际发生量为准62主厂房右侧回填m318500以实际发生量为准3反滤料回填m3200以实际发生量为准2.2 编制原则和依据2.2.1 编制原则按照合同要求实现工期目标，保证工程质量，加快施工进度。2.2.2 编制依据1. 设计图纸：2. 国家现行施工规范《砂砾石回填施工规范》(DL/T51292001)3.质量控制目标在砂砾石回填及碾压施工过程中严格按照施工图纸及规范要求施工，在施工过程中及时调整，优化施工，保证施工质量和施工进度。回填单元工程质量合格率达到 100％，优良率达到 85％以上。4、施工布置4.1 施工水、电施工用水主要为回填时调整回填料含水率用水，用水量较小，直接利用发电厂房施工供水系统。回填施工所用用电设备总功率不大，施工电源可以用低压电缆引接厂房施工区电源至回填施工区。4.2 施工道路及机械布置利用原有施工道路，施工道路必须满足回填用机械设备及自卸汽车的通行。填筑施工机械主要为自卸车、震动碾、装载机、推土机、反铲、平板震动夯。64.3 料源回填料采用引水渠施工时开挖出来的砂砾石，用反铲挖掘机配合装载机装车，自卸汽车运输至工作面。反滤料利用人工在现场拣集，所采集的砂砾石粒径、强度等要符合要求，骨料直接从料场铲运。回填时人工辅以平板振动夯夯实。5、进度工期...
