危房加固设计方案

危房加固设计方案_第1页
1/11
危房加固设计方案_第2页
2/11
危房加固设计方案_第3页
3/11

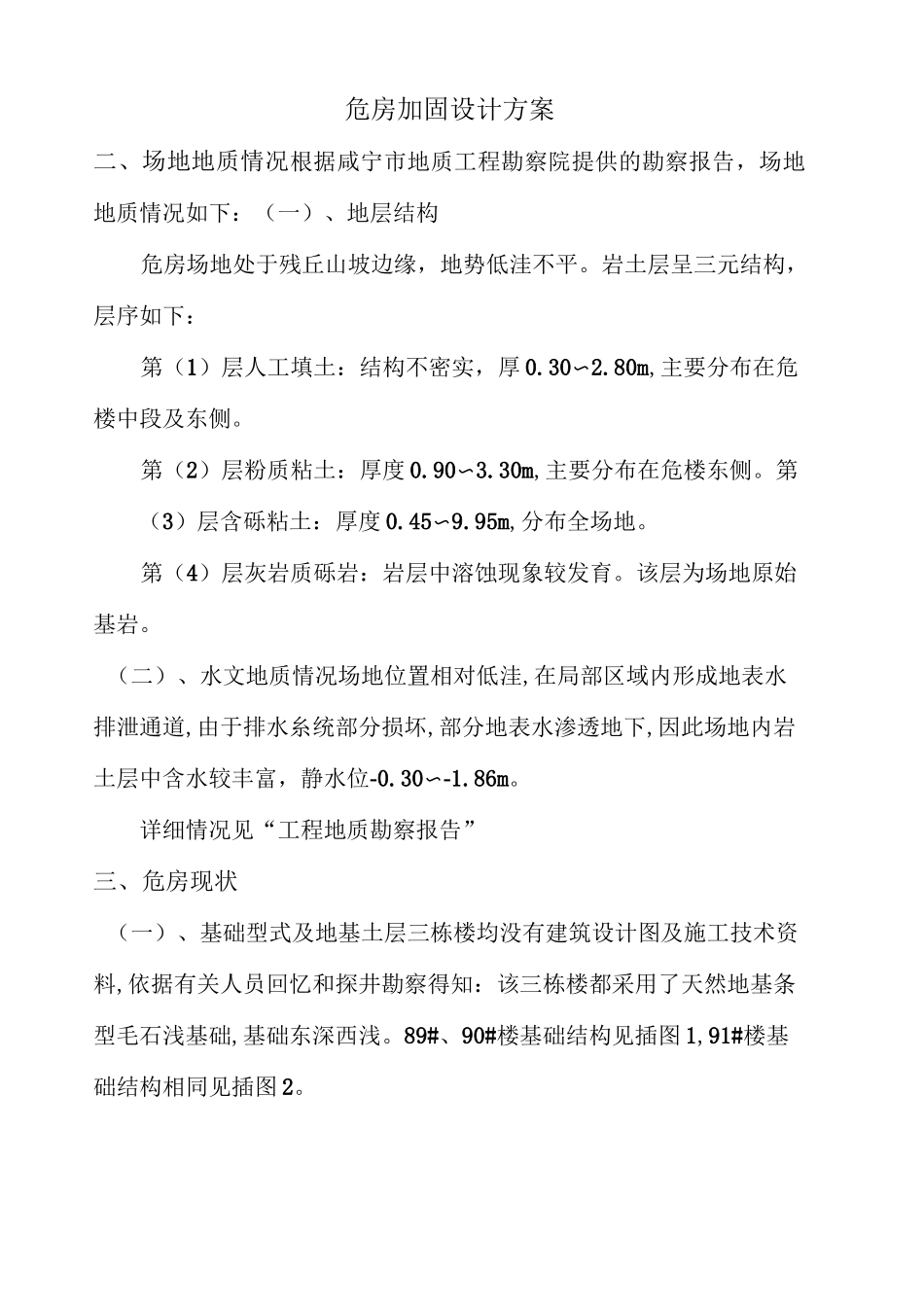

危房加固设计方案二、场地地质情况根据咸宁市地质工程勘察院提供的勘察报告,场地地质情况如下:(一)、地层结构危房场地处于残丘山坡边缘,地势低洼不平。岩土层呈三元结构,层序如下:第(1)层人工填土:结构不密实,厚 0.30〜2.80m,主要分布在危楼中段及东侧。第(2)层粉质粘土:厚度 0.90〜3.30m,主要分布在危楼东侧。第(3)层含砾粘土:厚度 0.45〜9.95m,分布全场地。第(4)层灰岩质砾岩:岩层中溶蚀现象较发育。该层为场地原始基岩。(二)、水文地质情况场地位置相对低洼,在局部区域内形成地表水排泄通道,由于排水糸统部分损坏,部分地表水渗透地下,因此场地内岩土层中含水较丰富,静水位-0.30〜-1.86m。详细情况见“工程地质勘察报告”三、危房现状(一)、基础型式及地基土层三栋楼均没有建筑设计图及施工技术资料,依据有关人员回忆和探井勘察得知:该三栋楼都采用了天然地基条型毛石浅基础,基础东深西浅。89#、90#楼基础结构见插图 1,91#楼基础结构相同见插图 2。砖三栋楼基础置入持力土层相同之处是:西侧基本都置放在含砾粘土(3)之中,东侧全部放在素填土(1)之中(详见“工程地质剖面图”)。插图 189# 、 90# 楼基础结构图 (A)西侧基础插图 291#楼基础结构图二)、危房变形损坏情况1、裂缝情况(A)西侧基础(B)东侧基础0土垫填素粉质粘?1riiI砖墙==■ml(B)东侧基础据咸宁市地质工程勘察院勘察资料及实地沉降观测,楼房墙体均有不同程度的开裂和损坏,其中 90#、91#较严重,89#楼稍轻。各栋楼室外裂缝情况详见工程地质勘察报告中的“裂缝立面图”。2、变形情况根据咸宁市地质工程勘察院在外墙上设立的沉降观测点(详见插图 3)及所测得的数据分析,三栋楼危楼纵向(东西向)、横向(南北向)都存在不同程度的变形,其中纵向(东西向)变形尤为严重,其变形情况也是 90#、91#较严重,89#楼稍轻。其观测数据详见表 1“危房变形情况统计表”。(引自勘察报告)3、变形原因引起楼房基础变形的原因归纳如下;⑴、基础持力层不在同一地层上三栋危楼东段和西段基础放置在两种物理力学性质差异很大的土层中,东段全部放置在素填土中(fak=92kpa,Es=3.543mpa 高压缩性土),西段放置在含砾粘土(fak=320kpa,Es=5.746mpa 中压缩性土)。这是引起基础不均匀沉降,楼房发生变形损坏的主要原因。⑵、基础及上部结构不合理89#、90#及 91#楼承重墙体均直接在毛石条形基础上砌筑,两者中间仅有 15cm 三合土砂浆层或砖砌扩大基础过渡...
