灌浆工程施工方案.

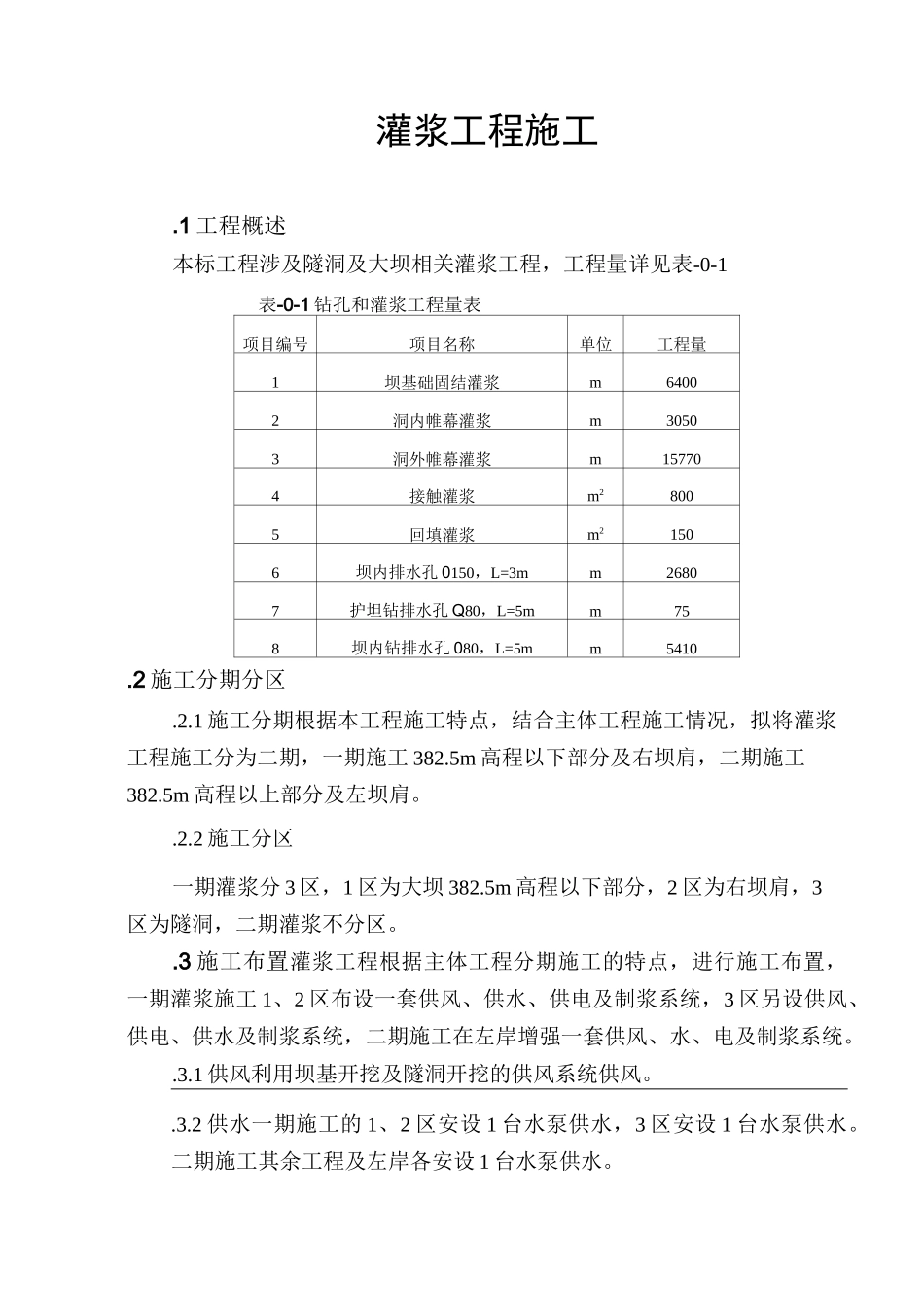

灌浆工程施工.1 工程概述本标工程涉及隧洞及大坝相关灌浆工程，工程量详见表-0-1表-0-1 钻孔和灌浆工程量表项目编号项目名称单位工程量1坝基础固结灌浆m64002洞内帷幕灌浆m30503洞外帷幕灌浆m157704接触灌浆m28005回填灌浆m21506坝内排水孔 0150，L=3mm26807护坦钻排水孔 Q80，L=5mm758坝内钻排水孔 080，L=5mm5410.2 施工分期分区.2.1 施工分期根据本工程施工特点，结合主体工程施工情况，拟将灌浆工程施工分为二期，一期施工 382.5m 高程以下部分及右坝肩，二期施工382.5m 高程以上部分及左坝肩。.2.2 施工分区一期灌浆分 3 区，1 区为大坝 382.5m 高程以下部分，2 区为右坝肩，3区为隧洞，二期灌浆不分区。.3 施工布置灌浆工程根据主体工程分期施工的特点，进行施工布置，一期灌浆施工 1、2 区布设一套供风、供水、供电及制浆系统，3 区另设供风、供电、供水及制浆系统，二期施工在左岸增强一套供风、水、电及制浆系统。.3.1 供风利用坝基开挖及隧洞开挖的供风系统供风。.3.2 供水一期施工的 1、2 区安设 1 台水泵供水，3 区安设 1 台水泵供水。二期施工其余工程及左岸各安设 1 台水泵供水。.3.3 供电从工地变压开关站接线至各机组，安设配电盘。.3.4 排污布置施工废水、废浆通过排水沟引至集水坑沉淀后再通过排污泵抽排至施工区外，岩芯及施工废碴采用人工清理集中后，装自卸汽车运至指定弃碴场。.3.5 钻孔场地的布置由于本工程灌浆是在有盖重砼的情况下进行，故钻机直接架设在砼面上。大坝钻机钻孔用的起吊架采用三脚特制钢管架。.3.6 制浆系统全部灌浆所用水泥浆液采用每个区分别设置集中制浆站，配以管道输送，输浆管最大距离不超过 200m。一期施工的 1、2 区制浆系统布置在大坝上游适当的位置上，3 区制浆系统布置在隧洞进口底板上。二期施工的左岸坝段制浆系统布置在左岸上游台地适当高程位置上。一期 1、2 区制浆站布置 20m2的水泥库、1 台 200L 普通砂浆搅拌机和 1台 200L 高速砂浆搅拌机；一期 3 区制浆站布置 10m2的水泥库、1 台 200L 普通砂浆搅拌机。二期施工的左坝肩制浆站布置 10m2的水泥库、1 台高速砂浆搅拌机。在制浆站安设少 100mm 输浆干管至灌浆工作面，干管上接少 25mm 短管，以便将浆液输送到各灌浆机组。.4 施工顺序大坝灌浆施工，先固结灌浆，后帷幕灌浆。固结灌浆在形成了两米左右的砼压重体后开始施工，先钻灌周边孔，再中间孔。帷幕灌浆在该段砼浇筑...
