型钢柱工艺流程及安装方法

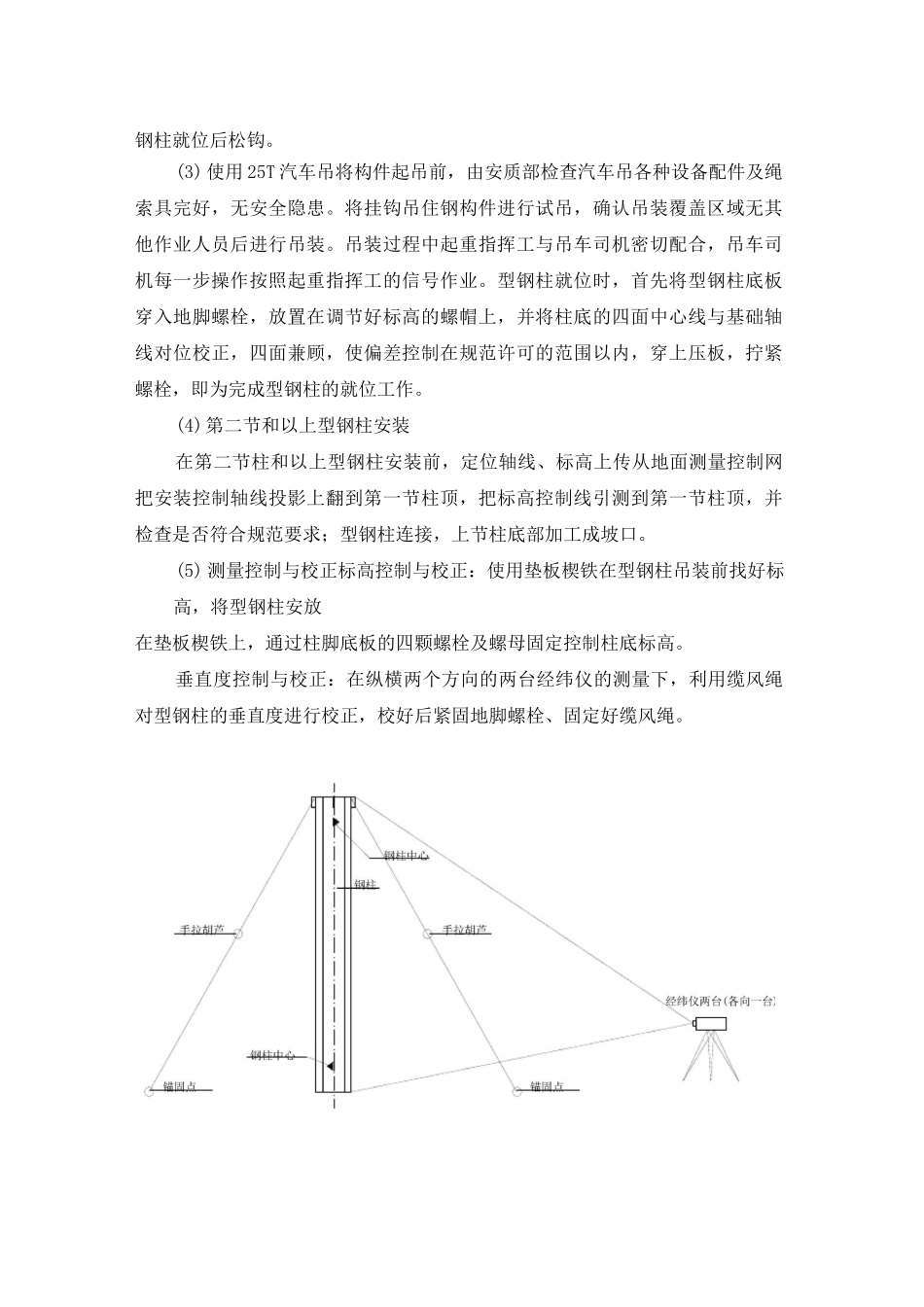

型钢柱工艺流程及安装方法1 构件安装方案1.1 安装工艺流程1.2 第一节型钢柱的吊装就位与临时固定(1) 型钢柱吊装 7 层以下采用 25T 汽车吊吊装，7 层以上采用塔吊旋转垂直吊法。起吊钢索采用① 24(6x37)钢丝绳，型钢柱吊点设置在柱顶部，通过专用吊具与焊在柱顶两侧面耳板螺栓相连。型钢柱起吊时必须垂直，回转时必须具有一定的高度，以免碰撞其它构件。(2) 型钢柱在吊装前,在柱身上焊接好爬梯(挂梯)以便于操作人员上下和型钢柱就位后松钩。(3) 使用 25T 汽车吊将构件起吊前，由安质部检查汽车吊各种设备配件及绳索具完好，无安全隐患。将挂钩吊住钢构件进行试吊，确认吊装覆盖区域无其他作业人员后进行吊装。吊装过程中起重指挥工与吊车司机密切配合，吊车司机每一步操作按照起重指挥工的信号作业。型钢柱就位时，首先将型钢柱底板穿入地脚螺栓，放置在调节好标高的螺帽上，并将柱底的四面中心线与基础轴线对位校正，四面兼顾，使偏差控制在规范许可的范围以内，穿上压板，拧紧螺栓，即为完成型钢柱的就位工作。(4)第二节和以上型钢柱安装在第二节柱和以上型钢柱安装前，定位轴线、标高上传从地面测量控制网把安装控制轴线投影上翻到第一节柱顶，把标高控制线引测到第一节柱顶，并检查是否符合规范要求；型钢柱连接，上节柱底部加工成坡口。(5) 测量控制与校正标高控制与校正：使用垫板楔铁在型钢柱吊装前找好标高，将型钢柱安放在垫板楔铁上，通过柱脚底板的四颗螺栓及螺母固定控制柱底标高。垂直度控制与校正：在纵横两个方向的两台经纬仪的测量下，利用缆风绳对型钢柱的垂直度进行校正，校好后紧固地脚螺栓、固定好缆风绳。2 型钢柱的安装及节点做法1 钢筋混凝土柱与型钢混凝土柱过渡层构造2 型钢混凝土柱与钢筋混凝土柱过渡层构造Ml.'J-L-lClaw 如卜离评*?r?i-.-3 型钢柱之间的连接上下节型钢柱进行对接时，先通过四块连接耳板安装螺栓固定，控制好焊些—sNWF亦、T 誉缝间隙，然后对接熔透焊永久连接固定。柱的拼接接头上下各 100mm 范围内，柱的翼板与腹板间的焊缝应采用全溶透焊缝，采用剖口全溶透焊缝，焊缝等级应满足一级焊缝要求，其他部分采用部分溶透焊缝，焊透深度大于 1/2 板厚，焊缝完，对于设计要求的等级焊缝要做焊缝探伤检测。(1)H 型钢柱的连接构造(2)H 型钢柱与十字形钢柱的连接构造工字埶骨柱牙3）十字形钢柱之间的连接构造斗+1a
