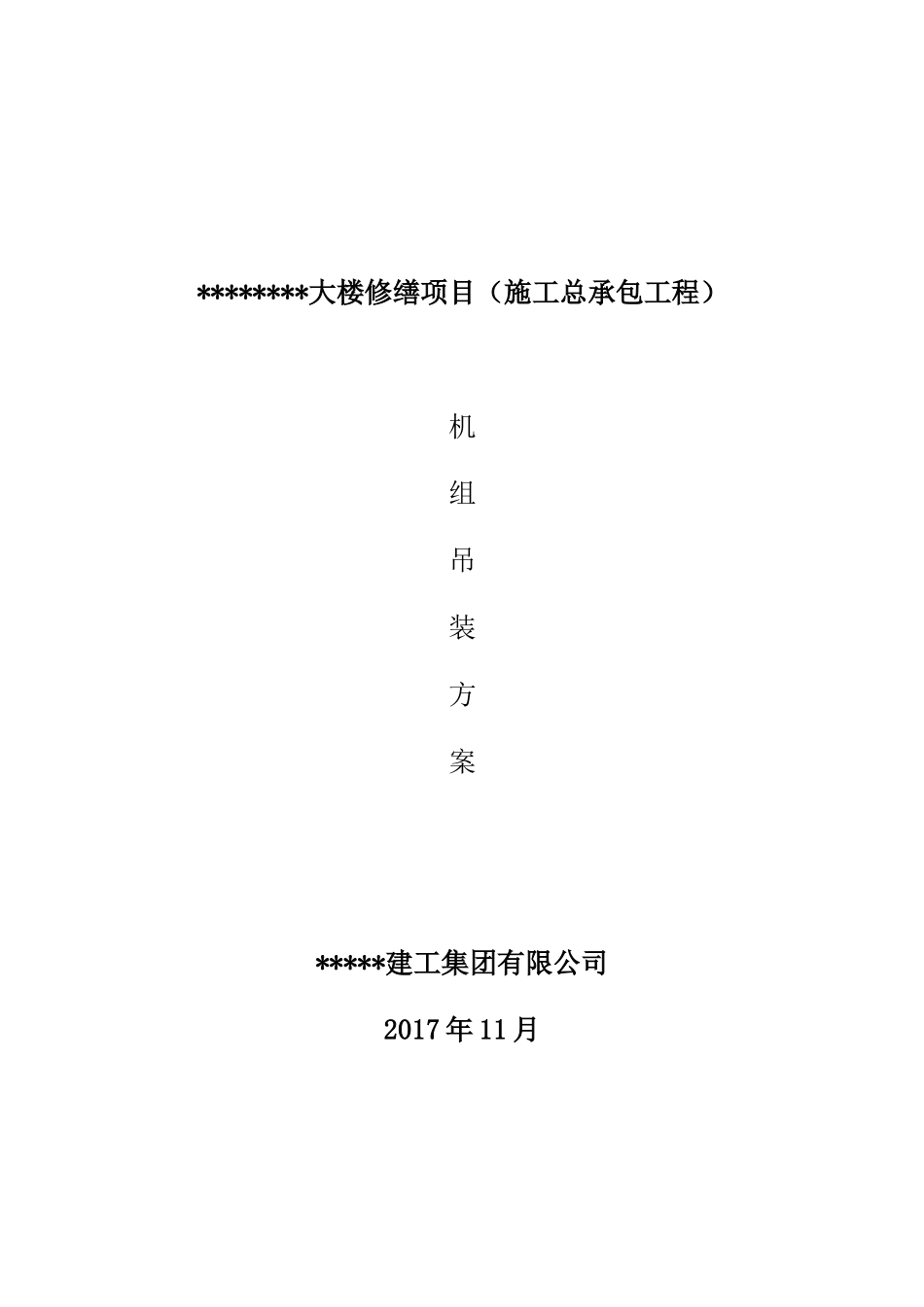

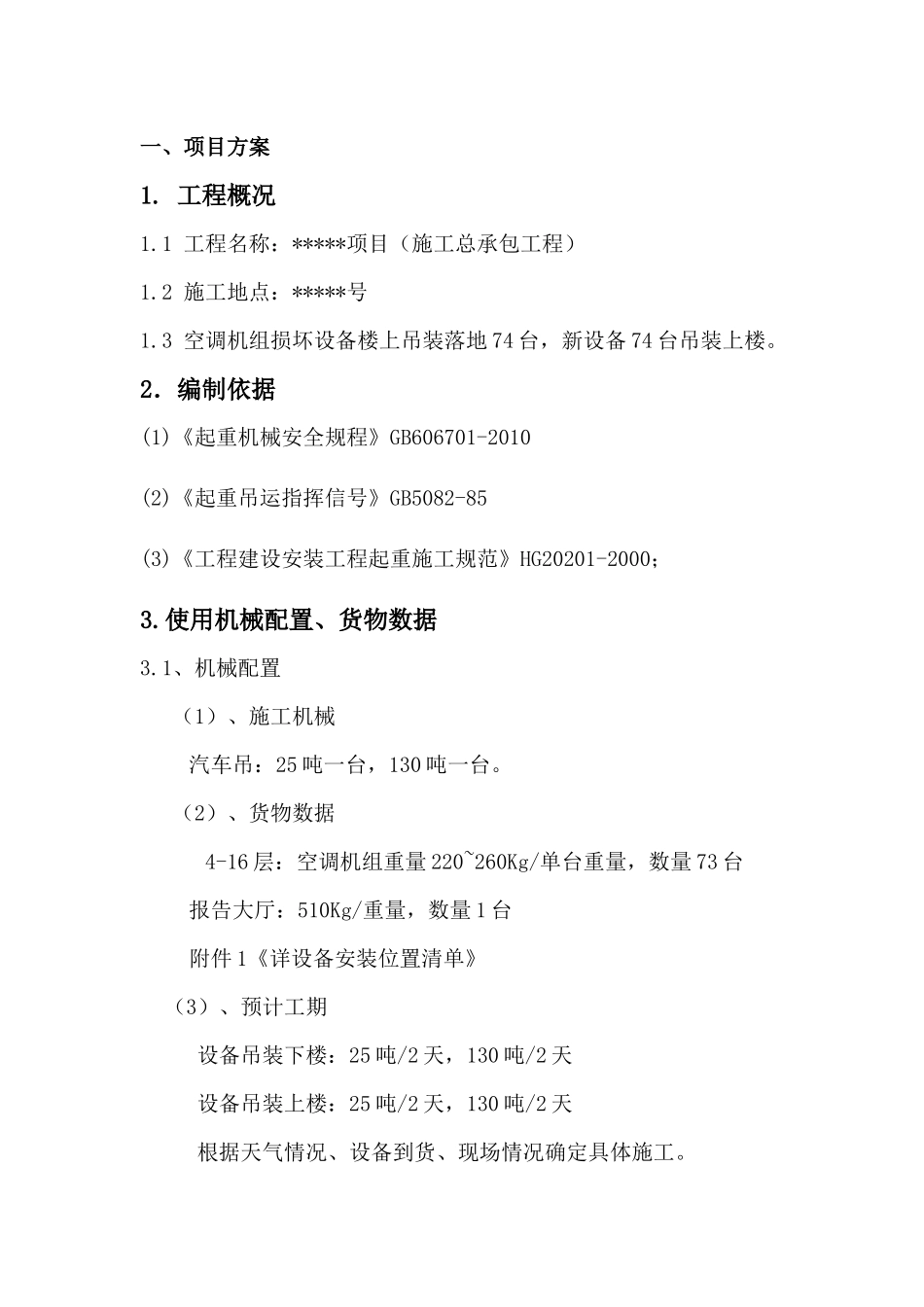

********大楼修缮项目（施工总承包工程）机组吊装方案*****建工集团有限公司2017年11月一、项目方案1.工程概况1.1工程名称：*****项目（施工总承包工程）1.2施工地点：*****号1.3空调机组损坏设备楼上吊装落地74台，新设备74台吊装上楼。2．编制依据(1)《起重机械安全规程》GB606701-2010(2)《起重吊运指挥信号》GB5082-85(3)《工程建设安装工程起重施工规范》HG20201-2000；3.使用机械配置、货物数据3.1、机械配置（1）、施工机械汽车吊：25吨一台，130吨一台。（2）、货物数据4-16层：空调机组重量220~260Kg/单台重量，数量73台报告大厅：510Kg/重量，数量1台附件1《详设备安装位置清单》（3）、预计工期设备吊装下楼：25吨/2天，130吨/2天设备吊装上楼：25吨/2天，130吨/2天根据天气情况、设备到货、现场情况确定具体施工。（6）、吊装工6人、信号工2、吊车司机2人，共计10人。4.吊装方案的确定4.1、依据吊装现场的实际情况确定吊点的位置及吊具的选用。确定现场的地理情况，有无怕压管道，地质松软情况，地质松软需进行硬化，采取垫木、垫板处理，符合吊装要求。4.2、本次吊装所用机械设备为25吨吊车，和130吊车。4.3、准备时130吨吊车坐在马路上，四只支腿下垫好路基板,挂好铁板,由25吨辅助将副臂接上。将主臂全部伸出。4.4、130吨吊车挂好锁具,锁紧被吊物,由指挥员指挥吊起,静置1分钟无异常缓缓起吊。到指定高度后跟随指挥将货物放至指定地点。再进行下一勾吊装。4.5施工组织准备1、成立设备吊装运输小组，负责材料与设备的运输与吊装。设备吊装组织架构2、人员分工及职责序号人员主要职责1组长1．协调督促项目技术人员进行技术攻关及编制吊装方案，组织实施项目员进行实施。2．协调解决吊装过程中与总包单位、其他专业分序号人员主要职责包的关系，监督项目人按照批准的方案进行实施。3．协调解决吊装过程中所需的各种资源。4．督促检查吊装及运输过程中的安全措施是否到位，并进行实施。2生产经理1．协助组长做好吊装过程中的各项管理工作。2．协调管理吊装过程中的各种施工资源，保证吊装过程的正常实施。3项目总工1．主持解决设备吊装运输过程中的各种技术问题。2．组织编写超高层设备运输专项方案。3．关注行业发展动态，与设计、监理及业主进行沟通及时将各种新技术、新材料转化应用于本工程，为本工程的顺利实施做好技术保障。4．编写吊装过程中的应急预案。序号人员主要职责4安全主任1．检查吊装过程中的安全措施到位情况。2．组织完成对吊装作业人员进行安全技术专项教育。3．吊装平台搭设完成后，组织专门机构对平台的安全性能进行检测5各专业工程师1．落实设备吊装就位方案，协调现场劳动力与机械，对吊装作业技术交底；2．负责吊装作业时的安全状况监控，及时消除安全隐患。3．参与相关信息分析，协助项目总工程师制定和实施纠正和预防措施；4．负责设备吊装、安装的协调，有权制止各种违章、违规作业，及时沟通有关信息；3、设备吊装作业流程设备吊装流程4.7空调机组吊装本工程地上设备主要为分布于各层的热回收空气处理机组，最重的机组约250~410kg。体积最大4米长*2宽*0.7米高，地上设备将采用汽车吊进行垂直吊装至相应楼层；见图。垂直吊装1进行垂直吊装2卸料平台进行垂直吊装34、8吊装、运输的安全技术措施1、吊装运输的核心安全组织措施吊装安全组织措施序号安全技术措施1参加吊装的现场工人，需全部进行三级安全教育、安全考试、安全交底，全部办理农民工权益工资卡，特种作业人员（司机、锁具工、起重工）持证上岗，有齐全的进场施工手续。2加强吊装前的器具检查工作，特别是钢丝绳、葫芦、卡扣等关键部件，绝不带病作业。3工人劳保防护用品的检查，特别是正确佩戴合格的安全帽，穿适合现场施工的鞋。4吊装气候环境符合吊装作业要求，做好无关人员的清场工作，吊装小组成员全部全程现场指挥、协调、监督。2、吊装运输中的安全技术人员的一般要求安全技术人员要求序号安全技术措施1身体健康，无妨碍施工作业的疾病及生理缺陷。2进行过三级安全教育、安全考试、安全交底，全部办理了农民工权益工资卡，对本次吊装作业进行了专项技术交底工作，对该次吊装作...
