地下车库支模架施工技术交底

地下车库支模架施工技术交底_第1页
1/12

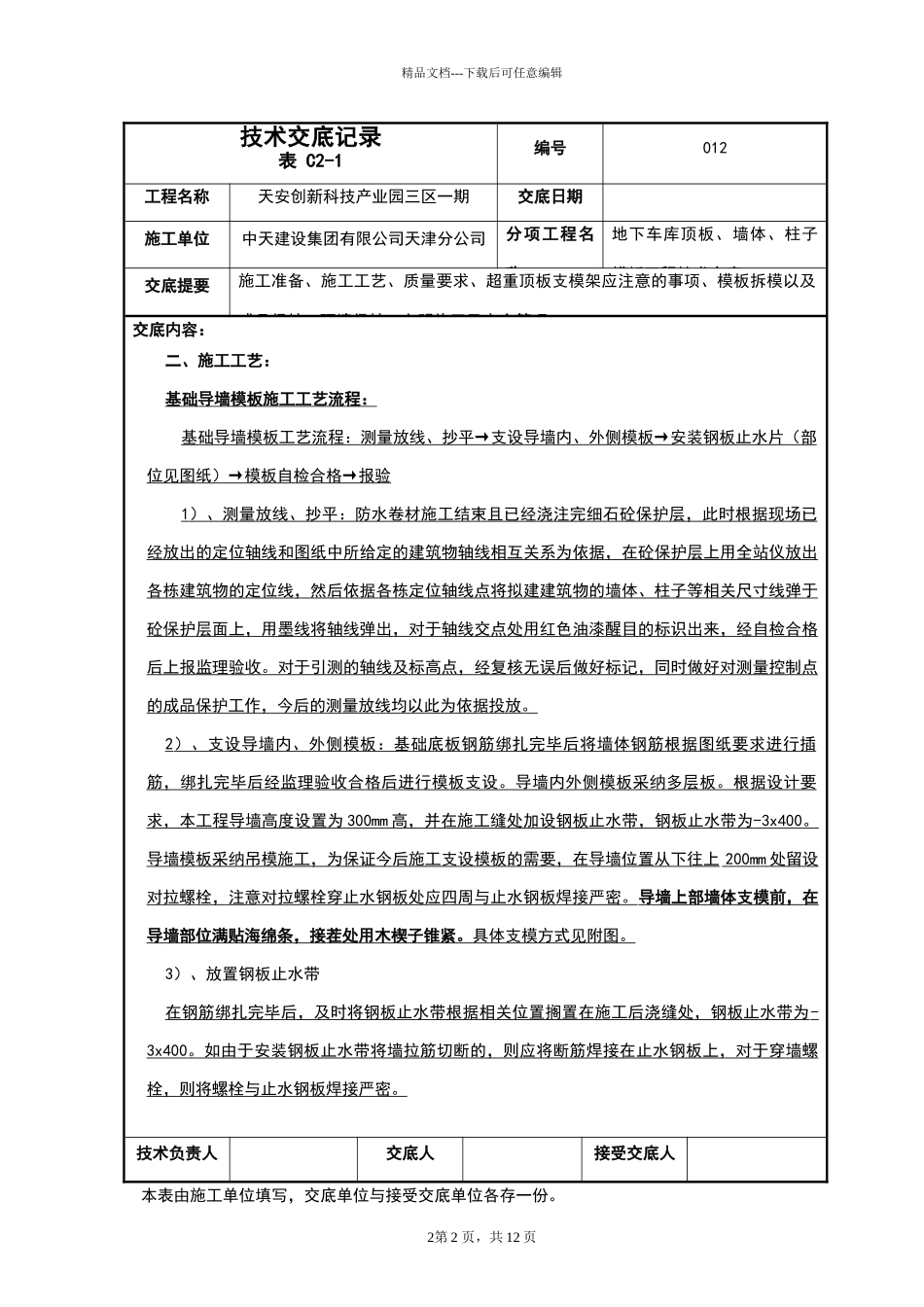

地下车库支模架施工技术交底_第2页
2/12
地下车库支模架施工技术交底_第3页
3/12
精品文档---下载后可任意编辑技术交底记录表 C2-1编号012工程名称天安创新科技产业园三区一期交底日期施工单位中天建设集团有限公司天津分公司分项工程名称地下车库顶板、墙体、柱子模板工程技术交底交底提要施工准备、施工工艺、质量要求、超重顶板支模架应注意的事项、模板拆模以及成品保护、环境保护、文明施工及安全管理交底内容:重点看点:基础集水坑支模、导墙模板支设、地下室剪力墙模板支设、地下车库顶板超重支模架支设以及相关的支模垂直度标准要求。(具体详见下划线部分)一、施工准备:材料准备:40*80 方木、15mm 厚覆膜多层板、带止水环的穿墙定位螺栓、套管以及钢管、蝴蝶卡、U托、扳手、扣件、海绵条等。相关参数:结构设计概况地下车库结构类型为钢筋混凝土无梁楼盖,剪力墙厚度为 300mm, KZ 为方柱,主要规格为700×700 、 800×800 、 900×600 。 地 下 车 库 顶 板 厚 主 要 为 250mm ( , 局部)、300mm()、350mm()、200mm()、180mm(),局部 400mm()、450mm()。1-4 号楼地下室顶板厚度为 180mm()。地下车库净高、、、、、,180mm 厚顶板处高。地下车库长约 260m、宽约 34 米,柱网尺寸主要为×,顶板混凝土为 C30,框架柱、基础底板和剪力墙均为 C35P6。地下车库基础底板、外墙、顶板内设有温度后浇带。、模板设计概况1、基础底板采纳 25 厚水泥板制作。顶板、梁、墙均为 15 厚多层板。2、剪力墙模板设计基本参数:主楞为 Ф48 双钢管@450mm,横向为 Ф48 单钢管@450mm;次楞为 40×80 方木@200mm;穿墙螺栓为 M12 止水型对拉螺栓,水平间距 450mm,竖向间距 450mm。导墙施工缝处设-3×400 止水钢板。剪力墙模板按要求倒用,即各段之间循环使用。3、顶板模板设计基本参数:本工程顶板均采纳 15 厚多层板模板,40×80 方木@200mm,主龙骨采纳 Ф48*双钢管,立管根部设置可调钢托,支撑采纳满堂扣件式钢管脚手架支撑体系。立杆间距:顶板厚度≥350mm 的,700×700;其他顶板,900×900;根据搭设范围外立面设置剪刀撑,中间间隔 15-20m 设置竖向剪刀撑。详附图4、顶板后浇带设置独立支撑体系。详附图。技术负责人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份。1第 1 页,共 12 页精品文档---下载后可任意编辑技术交底记录表 C2-1编号012工程名称天安创新科技产业园三区一期交底日期施工单位中天建设集团有限公司天津分...
