地暖施工专项方案

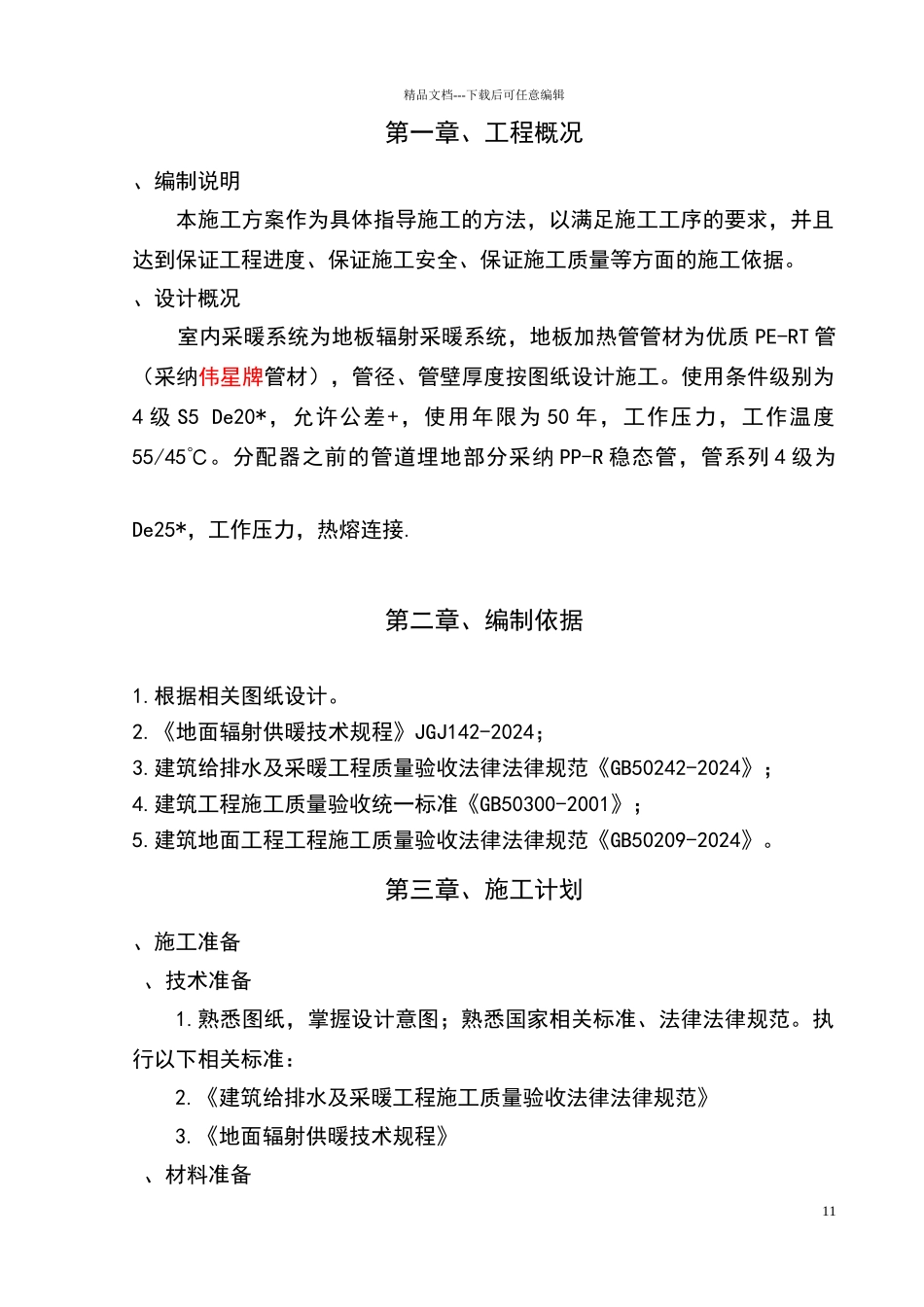

地暖施工专项方案_第1页
1/8
地暖施工专项方案_第2页
2/8
地暖施工专项方案_第3页
3/8
精品文档---下载后可任意编辑第一章、工程概况、编制说明本施工方案作为具体指导施工的方法,以满足施工工序的要求,并且达到保证工程进度、保证施工安全、保证施工质量等方面的施工依据。、设计概况 室内采暖系统为地板辐射采暖系统,地板加热管管材为优质 PE-RT 管(采纳伟星牌管材),管径、管壁厚度按图纸设计施工。使用条件级别为4 级 S5 De20*,允许公差+,使用年限为 50 年,工作压力,工作温度55/45℃。分配器之前的管道埋地部分采纳 PP-R 稳态管,管系列 4 级为 De25*,工作压力,热熔连接. 第二章、编制依据1.根据相关图纸设计。2.《地面辐射供暖技术规程》JGJ142-2024;3.建筑给排水及采暖工程质量验收法律法律规范《GB50242-2024》;4.建筑工程施工质量验收统一标准《GB50300-2001》;5.建筑地面工程工程施工质量验收法律法律规范《GB50209-2024》。第三章、施工计划、施工准备 、技术准备 1.熟悉图纸,掌握设计意图;熟悉国家相关标准、法律法律规范。执行以下相关标准: 2.《建筑给排水及采暖工程施工质量验收法律法律规范》 3.《地面辐射供暖技术规程》 、材料准备11精品文档---下载后可任意编辑 1.管材:地板加热管管材为 PE-RT 管(采纳伟星牌管材),使用条件级别为 4 级 S5 De20*,允许公差+,使用年限为 50 年,工作压力,工作温度 55/45℃。分集水器之前的管道埋地部分采纳 PP-R 稳态管,管系列 4 级为 De25*,工作压力,热熔连接。 2.分/集水器:分/集水器采纳铜质(伟星牌)产品,连接结构形式为应为卡套式、卡压式夹紧连接。且管口应与塑料管能严密连接,分/集水器用支架固定方式。 3.阀门:手动调节阀采纳 T40H-16 型,闸阀采纳 Z15T-16 型,截止阀采纳 J11T-16 型,锁闭球阀采纳铜质锁闭球阀,过滤球阀采纳 WSQ11F-16T型,自动排气阀为 ZLP 系列 204 型(立式)。内置温度传感器套管的球阀由热量表配置。 4.绝热层采纳 20mm 厚聚苯板,表观密度≥20kg/m3;填充层采纳 C20 豆石砼,总厚度控制在 70mm 内。填充层表面平整度误差≤10mm,不得有龟裂、起砂、翘曲等现象。聚苯板上铺设保护层(铝箔)和钢丝网。5.厨房门口等管材密集处,管材之间用聚氯乙烯做隔热套管。6.其他辅助材料:地暖所使用的各种材料、配件必须具备质量合格证原件,规格、型号及性能技术指标应符合国家现行标准规定。所有材料进场必须经监理工程师核查确认,未核查合格的材料严禁在工程中使用。...
