地铁暗挖隧道注浆施工技术规程

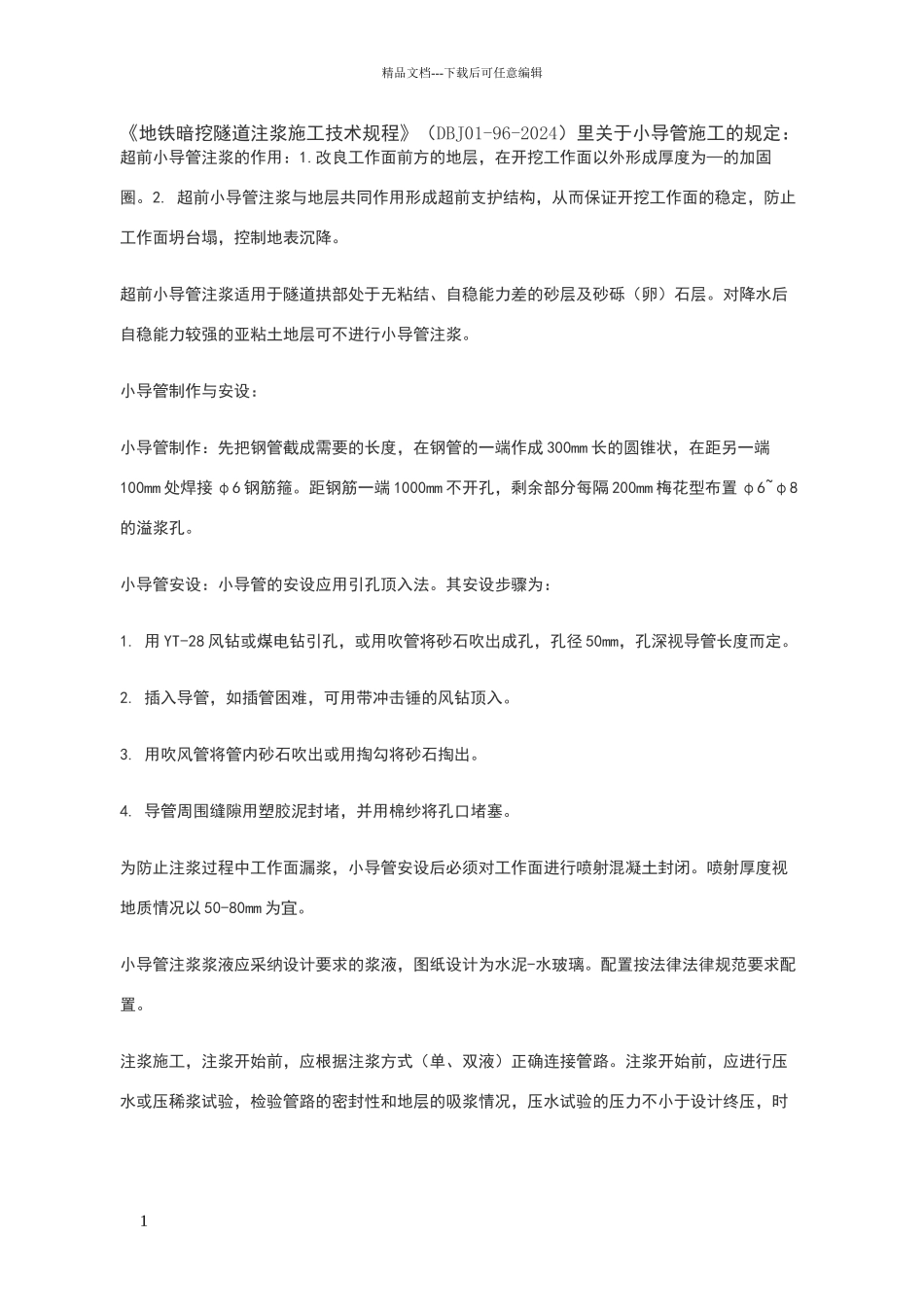

精品文档---下载后可任意编辑《地铁暗挖隧道注浆施工技术规程》（DBJ01-96-2024）里关于小导管施工的规定： 超前小导管注浆的作用：1.改良工作面前方的地层，在开挖工作面以外形成厚度为—的加固圈。2. 超前小导管注浆与地层共同作用形成超前支护结构，从而保证开挖工作面的稳定，防止工作面坍台塌，控制地表沉降。超前小导管注浆适用于隧道拱部处于无粘结、自稳能力差的砂层及砂砾（卵）石层。对降水后自稳能力较强的亚粘土地层可不进行小导管注浆。小导管制作与安设：小导管制作：先把钢管截成需要的长度，在钢管的一端作成 300mm 长的圆锥状，在距另一端100mm 处焊接 φ6 钢筋箍。距钢筋一端 1000mm 不开孔，剩余部分每隔 200mm 梅花型布置 φ6~φ8的溢浆孔。小导管安设：小导管的安设应用引孔顶入法。其安设步骤为：1. 用 YT-28 风钻或煤电钻引孔，或用吹管将砂石吹出成孔，孔径 50mm，孔深视导管长度而定。2. 插入导管，如插管困难，可用带冲击锤的风钻顶入。3. 用吹风管将管内砂石吹出或用掏勾将砂石掏出。4. 导管周围缝隙用塑胶泥封堵，并用棉纱将孔口堵塞。为防止注浆过程中工作面漏浆，小导管安设后必须对工作面进行喷射混凝土封闭。喷射厚度视地质情况以 50-80mm 为宜。小导管注浆浆液应采纳设计要求的浆液，图纸设计为水泥-水玻璃。配置按法律法律规范要求配置。注浆施工，注浆开始前，应根据注浆方式（单、双液）正确连接管路。注浆开始前，应进行压水或压稀浆试验，检验管路的密封性和地层的吸浆情况，压水试验的压力不小于设计终压，时1精品文档---下载后可任意编辑间不小于 5min。注浆时，要常常观测注浆压力和流量的变化，发现异常情况及时处理。注浆过程中，要常常观察工作面及管口情况，发现漏浆和窜浆，要及时进行封堵。双液注浆时每隔 5min 或变更浆液配比时，要在孔口测量浆液凝胶时间，并根据情况进行调整。注浆过程中要做好注浆记录，每隔 5min 详细记录压力、流量、凝胶时间等，并记录注浆过程中的情况。为防止串浆情况的发生，注浆时应实行隔孔注浆的顺序进行。注浆效果的检查：注浆结束前，必须对注浆效果进行检查，确认已达到注浆结束标准，方可结束注浆。否则必须进行补孔注浆。检查效果的主要方法为分析法和直观检查法。分析法：对注浆记录进行统计分析，检查每孔压力流量是否达到注浆结束标准，有无漏浆，串浆情况，从而发算浆液扩散范围；检查本循环所有注浆孔是否都按规定进行了注浆，...
