塔吊基础部位基础底板处理方案

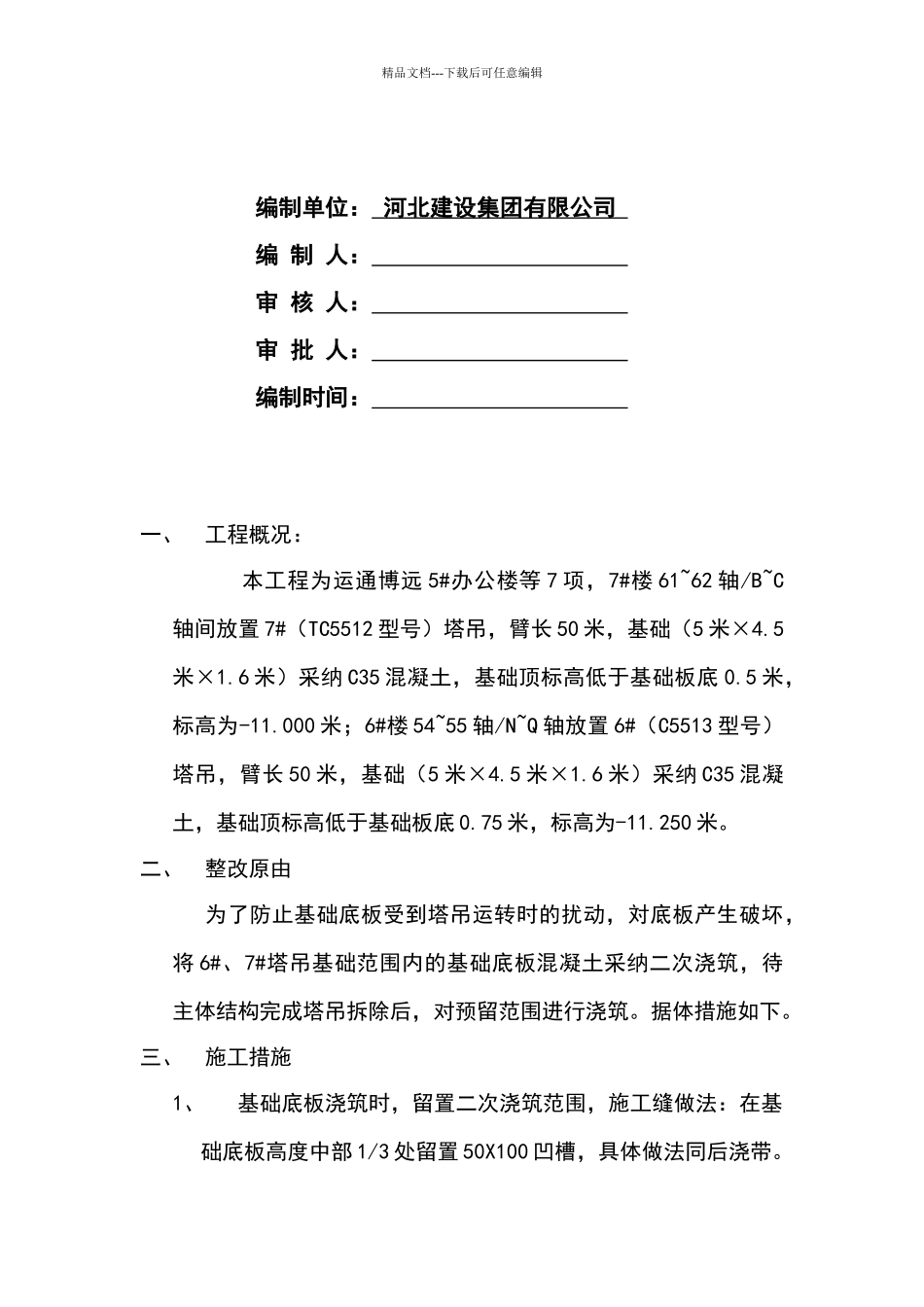

精品文档---下载后可任意编辑运通博远 5#办公楼等 7 项塔吊塔身部位处理方案精品文档---下载后可任意编辑编制单位： 河北建设集团有限公司 编 制 人： 审 核 人： 审 批 人： 编制时间： 一、工程概况： 本工程为运通博远 5#办公楼等 7 项，7#楼 61~62 轴/B~C轴间放置 7#（TC5512 型号）塔吊，臂长 50 米，基础（5 米×4.5米×1.6 米）采纳 C35 混凝土，基础顶标高低于基础板底 0.5 米，标高为-11.000 米；6#楼 54~55 轴/N~Q 轴放置 6#（C5513 型号）塔吊，臂长 50 米，基础（5 米×4.5 米×1.6 米）采纳 C35 混凝土，基础顶标高低于基础板底 0.75 米，标高为-11.250 米。二、整改原由为了防止基础底板受到塔吊运转时的扰动，対底板产生破坏，将 6#、7#塔吊基础范围内的基础底板混凝土采纳二次浇筑，待主体结构完成塔吊拆除后，对预留范围进行浇筑。据体措施如下。三、施工措施1、基础底板浇筑时，留置二次浇筑范围，施工缝做法：在基础底板高度中部 1/3 处留置 50X100 凹槽，具体做法同后浇带。精品文档---下载后可任意编辑2、钢筋留置：基础梁钢筋通长布置，基础底板筋遇塔吊配重和塔身时，伸至配重及塔身边缘，满足搭接长度，（由于塔吊配重及塔身需要拆除，本工程钢筋为 HRB400，不能反复弯折和焊接）塔吊配重及塔身部位钢筋采纳搭接；接头率为100%，其搭接长度为：34d(d 为钢筋直径×（钢筋搭接系数）×14（基础底板钢筋直径）=770mm。3、塔吊锚栓的处理：待结构完工塔吊拆除后，塔吊锚栓切除前将附近混凝土剔除 50mm 深坑，切除锚栓，剔除部位采纳1：25 水泥砂浆抹平。4、塔吊防水处理：将以前锚栓周围的防水保护层剔除，分层与基础底板搭接，其搭接宽度为 160mm，搭接接头相互错开300mm，浇筑 50mm 厚 C20 细石混凝土保护层，具体做法见附图:5、级配沙石施工：待防水保护层强度达到设计要求时，将与底板高差范围采纳级配砂石回填；分层回填，采纳平面振动器分层夯实，填至低于基础底板 100mm 范围，其 100mm 范围内浇筑 C15 细石混凝土，充当基础底板垫层。6、地下三层及地下二层顶板塔吊部位钢筋留置，采纳04G101-4 第 31 页后浇带 HJD100%搭接预留钢筋构造：钢筋搭接长度为 41d(d 为钢筋直径 14)（钢筋搭接系数）（顶板钢筋直径）=920mm，模板施工同顶板后浇带做法。7、施工缝的处理：模板拆除后，将混凝土表面剔毛，剔至混凝土密实处，四周凹槽中设置通长止...
