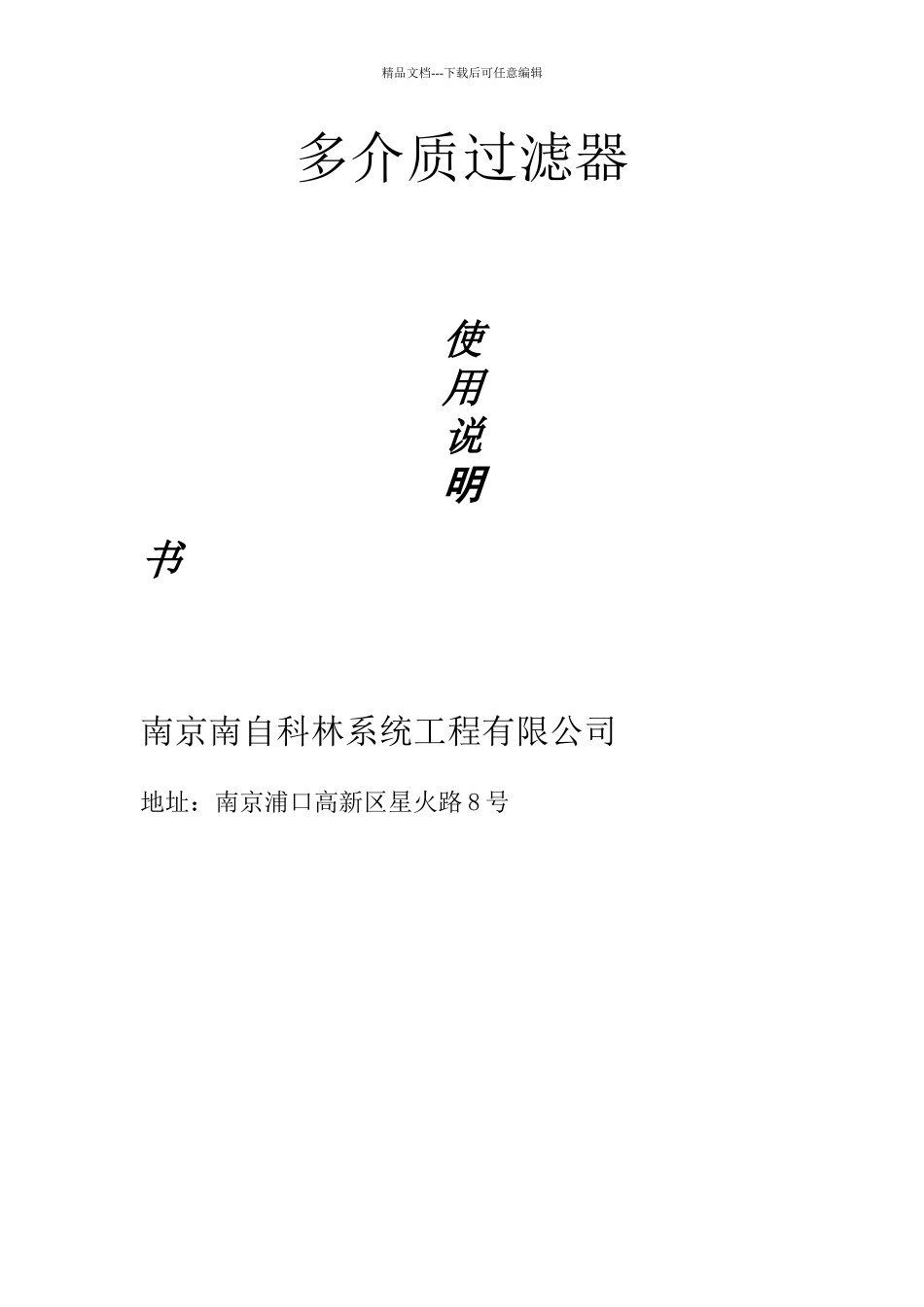

多介质过滤器说明书

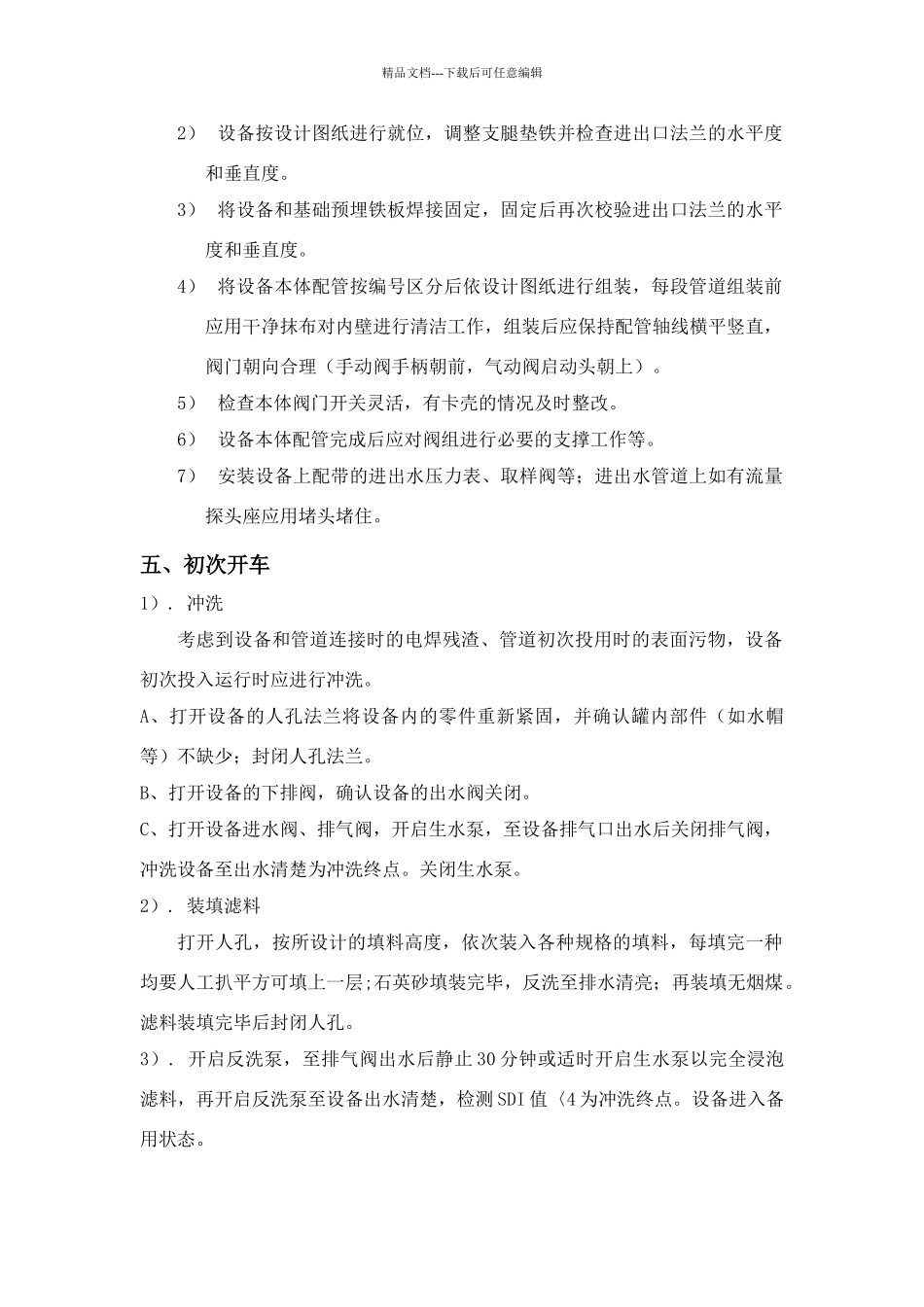

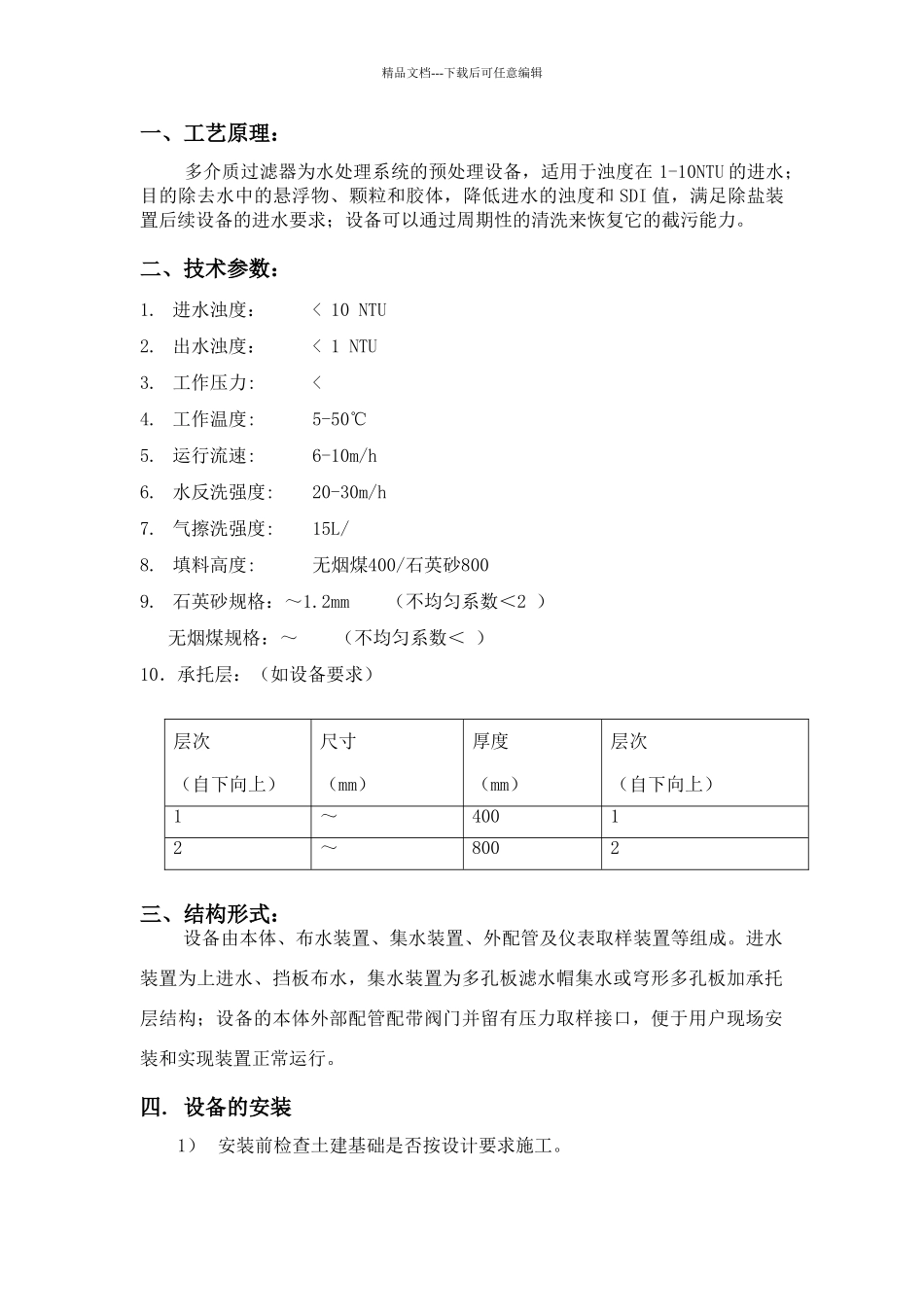

精品文档---下载后可任意编辑多介质过滤器 使用说明书南京南自科林系统工程有限公司地址：南京浦口高新区星火路 8 号精品文档---下载后可任意编辑一、工艺原理：多介质过滤器为水处理系统的预处理设备，适用于浊度在 1-10NTU 的进水；目的除去水中的悬浮物、颗粒和胶体，降低进水的浊度和 SDI 值，满足除盐装置后续设备的进水要求；设备可以通过周期性的清洗来恢复它的截污能力。二、技术参数：1. 进水浊度： < 10 NTU2. 出水浊度： < 1 NTU3. 工作压力: < 4. 工作温度: 5-50℃5. 运行流速: 6-10m/h6. 水反洗强度: 20-30m/h7. 气擦洗强度: 15L/8. 填料高度: 无烟煤400/石英砂8009. 石英砂规格：～1.2mm （不均匀系数＜2 ）无烟煤规格：～ （不均匀系数＜ ）10．承托层：（如设备要求）三、结构形式：设备由本体、布水装置、集水装置、外配管及仪表取样装置等组成。进水装置为上进水、挡板布水，集水装置为多孔板滤水帽集水或穹形多孔板加承托层结构；设备的本体外部配管配带阀门并留有压力取样接口，便于用户现场安装和实现装置正常运行。四. 设备的安装1） 安装前检查土建基础是否按设计要求施工。层次（自下向上）尺寸（mm）厚度（mm）层次（自下向上）1～40012～8002精品文档---下载后可任意编辑2） 设备按设计图纸进行就位，调整支腿垫铁并检查进出口法兰的水平度和垂直度。3） 将设备和基础预埋铁板焊接固定，固定后再次校验进出口法兰的水平度和垂直度。4） 将设备本体配管按编号区分后依设计图纸进行组装，每段管道组装前应用干净抹布对内壁进行清洁工作，组装后应保持配管轴线横平竖直，阀门朝向合理（手动阀手柄朝前，气动阀启动头朝上）。5） 检查本体阀门开关灵活，有卡壳的情况及时整改。6） 设备本体配管完成后应对阀组进行必要的支撑工作等。7） 安装设备上配带的进出水压力表、取样阀等；进出水管道上如有流量探头座应用堵头堵住。五、初次开车1）. 冲洗考虑到设备和管道连接时的电焊残渣、管道初次投用时的表面污物，设备初次投入运行时应进行冲洗。A、打开设备的人孔法兰将设备内的零件重新紧固，并确认罐内部件（如水帽等）不缺少；封闭人孔法兰。B、打开设备的下排阀，确认设备的出水阀关闭。C、打开设备进水阀、排气阀，开启生水泵，至设备排气口出水后关闭排气阀，冲洗设备至出水清楚为冲洗终点。关闭生水泵。 2）. 装填滤料打开人孔，按所设计的填料高度，依次装入各种规格的填...
