大口径混凝土顶管施工方案

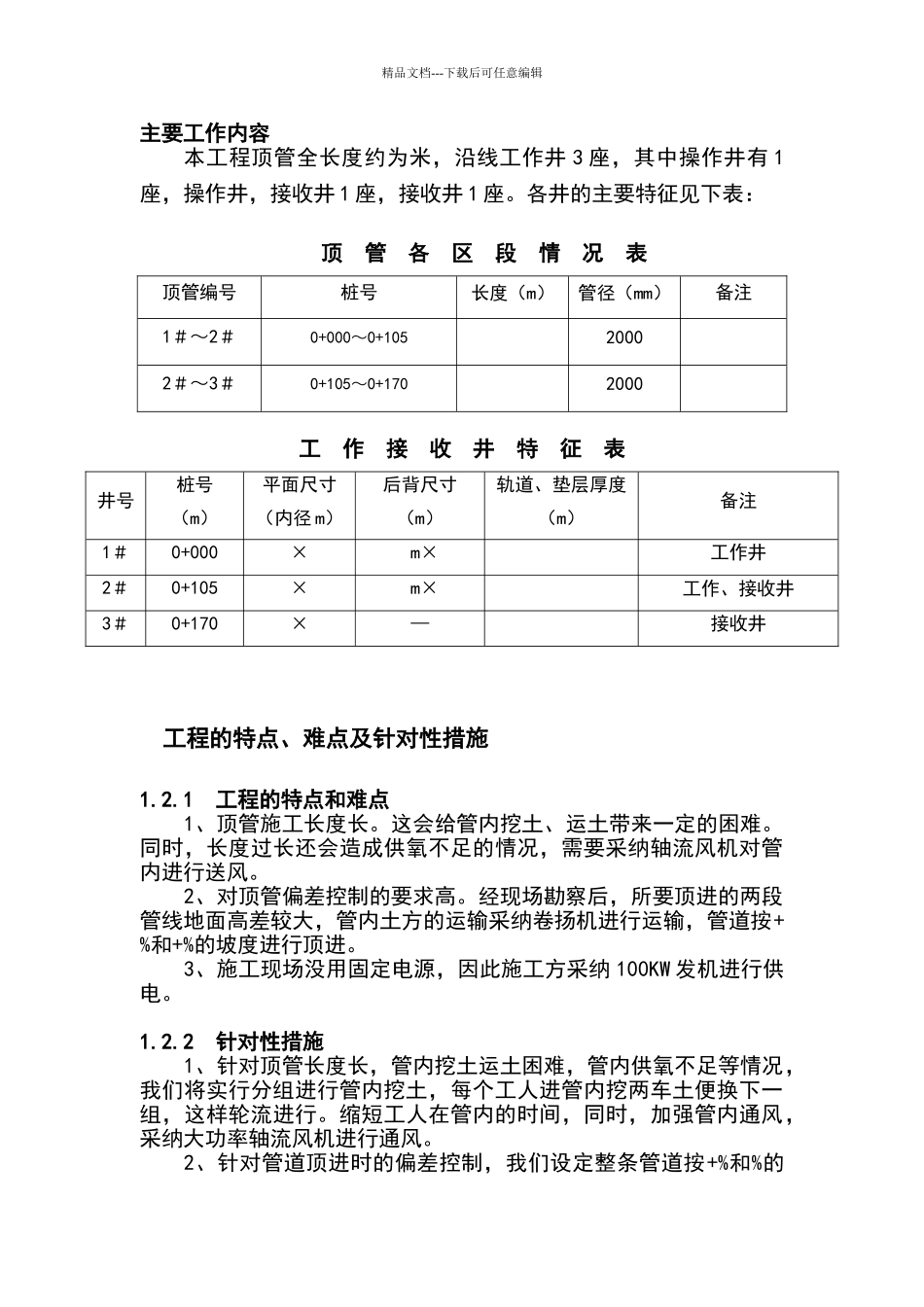

精品文档---下载后可任意编辑第一章 工程综述施工组织设计编制说明编制依据：由建设方提供的施工图纸；现场勘测资料。编制原则： 坚持实事求是的原则，根据我公司的施工能力和管理水平，坚持科学组织，合理安排，均衡生产，确保优质高效的完成施工任务。 严格执行设计文件，技术法律法律规范标准要求，正确选择施工方案，实行全面质量管理。 严格贯彻“安全第一”原则。1.2 工程概况工程简况昆明市东三环虹桥立交 DN2000 电力管顶管工程工程名称：东三环虹桥立交 DN2000 电力管顶管工程建设地点：虹桥立交转盘下建设规模：DN2000 电力管顶管工程约 170 米。建设单位：昆明天科市政工程有限公司施工单位：云南水工程（集团）股份有限公司工期：60 天本工程为昆明市东三环虹桥立交 DN2000 电力管顶管施工共分两段顶进，第一段长约 105 米，第二段长约 65 米。顶管采纳的管材为：DN2000×210×2000 型 C50 混凝土预制管。经现场实地勘察，施工现场附近均为空地，没有任何建筑物。根据以前在顶管的施工经验，地下土质情况较好。据此，从节约工程成本及缩短施工工期等几方面考虑，顶管工作坑和接收坑假如采纳钢筋混凝土沉井进行施工，需要很长的施工工期，施工成本也会很高。所以，本工程顶管工作坑及接收坑均采纳钢板进行制作，具体尺寸详见施工平面及断面图。本顶管工程施工内容包括：施工准备、工作坑和接收坑开挖及制作、材料供应、DN2000 混凝土管顶进施工、检验、竣工验收以及路面恢复等。精品文档---下载后可任意编辑主要工作内容本工程顶管全长度约为米，沿线工作井 3 座，其中操作井有 1座，操作井，接收井 1 座，接收井 1 座。各井的主要特征见下表：顶 管 各 区 段 情 况 表顶管编号桩号长度（m）管径（mm）备注1＃～2＃0+000～0+10520002＃～3＃0+105～0+1702000工 作 接 收 井 特 征 表井号桩号（m）平面尺寸（内径 m）后背尺寸（m）轨道、垫层厚度（m）备注1＃0+000× m×工作井2＃0+105× m×工作、接收井3＃0+170×—接收井 工程的特点、难点及针对性措施1.2.1 工程的特点和难点1、顶管施工长度长。这会给管内挖土、运土带来一定的困难。同时，长度过长还会造成供氧不足的情况，需要采纳轴流风机对管内进行送风。2、对顶管偏差控制的要求高。经现场勘察后，所要顶进的两段管线地面高差较大，管内土方的运输采纳卷扬机进行运输，管道按+%和+%的坡度进行顶进。3、施工现场没用固定电源...
