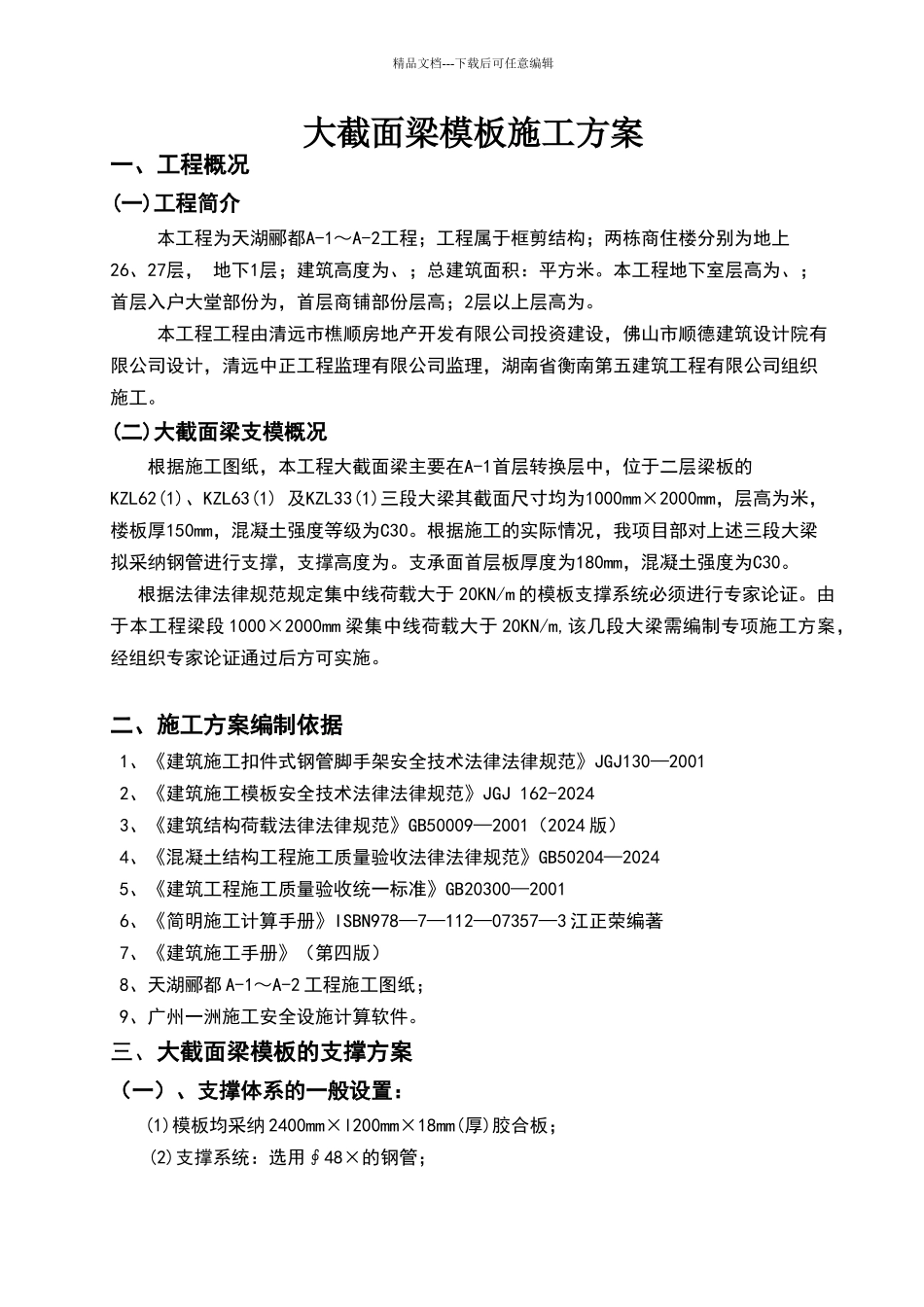

精品文档---下载后可任意编辑大截面梁模板施工方案一、工程概况(一)工程简介本工程为天湖郦都A-1～A-2工程；工程属于框剪结构；两栋商住楼分别为地上26、27层， 地下1层；建筑高度为、；总建筑面积：平方米。本工程地下室层高为、；首层入户大堂部份为，首层商铺部份层高；2层以上层高为。本工程工程由清远市樵顺房地产开发有限公司投资建设，佛山市顺德建筑设计院有限公司设计，清远中正工程监理有限公司监理，湖南省衡南第五建筑工程有限公司组织施工。(二)大截面梁支模概况根据施工图纸，本工程大截面梁主要在A-1首层转换层中，位于二层梁板的KZL62(1)、KZL63(1) 及KZL33(1)三段大梁其截面尺寸均为1000mm×2000mm，层高为米，楼板厚150mm，混凝土强度等级为C30。根据施工的实际情况，我项目部对上述三段大梁拟采纳钢管进行支撑，支撑高度为。支承面首层板厚度为180mm，混凝土强度为C30。根据法律法律规范规定集中线荷载大于 20KN/m 的模板支撑系统必须进行专家论证。由于本工程梁段 1000×2000mm 梁集中线荷载大于 20KN/m,该几段大梁需编制专项施工方案，经组织专家论证通过后方可实施。二、施工方案编制依据1、《建筑施工扣件式钢管脚手架安全技术法律法律规范》JGJ130—20012、《建筑施工模板安全技术法律法律规范》JGJ 162-20243、《建筑结构荷载法律法律规范》GB50009—2001（2024 版）4、《混凝土结构工程施工质量验收法律法律规范》GB50204—20245、《建筑工程施工质量验收统一标准》GB20300—20016、《简明施工计算手册》ISBN978—7—112—07357—3 江正荣编著7、《建筑施工手册》（第四版）8、天湖郦都 A-1～A-2 工程施工图纸；9、广州一洲施工安全设施计算软件。三、大截面梁模板的支撑方案（一）、支撑体系的一般设置： (1)模板均采纳 2400mm×l200mm×18mm(厚)胶合板； (2)支撑系统：选用∮48×的钢管；精品文档---下载后可任意编辑(3)纵横水平拉杆：选用∮48×钢管竖向最大间距不超过 1.500mm；模板支撑系统的纵横水平拉杆利用已完成的柱或剪力墙的砼结构作临时支撑点。立杆顶端自由高度不超过 200mm，离地面 200mm 高设一道扫地横杆。(4)纵横向剪刀撑：在支架四边、主梁底两侧与中间每隔 4 根立杆设置一道纵向剪刀撑，由底至顶连续布置，剪刀撑跨度不小于 3 跨，并不小于 6m，纵向每 15m 设一道。在支架两端及中间每隔四排立杆从顶层开始向下每隔 2 步设置一道水平剪刀撑。所有钢管连接均采纳配套扣件...
