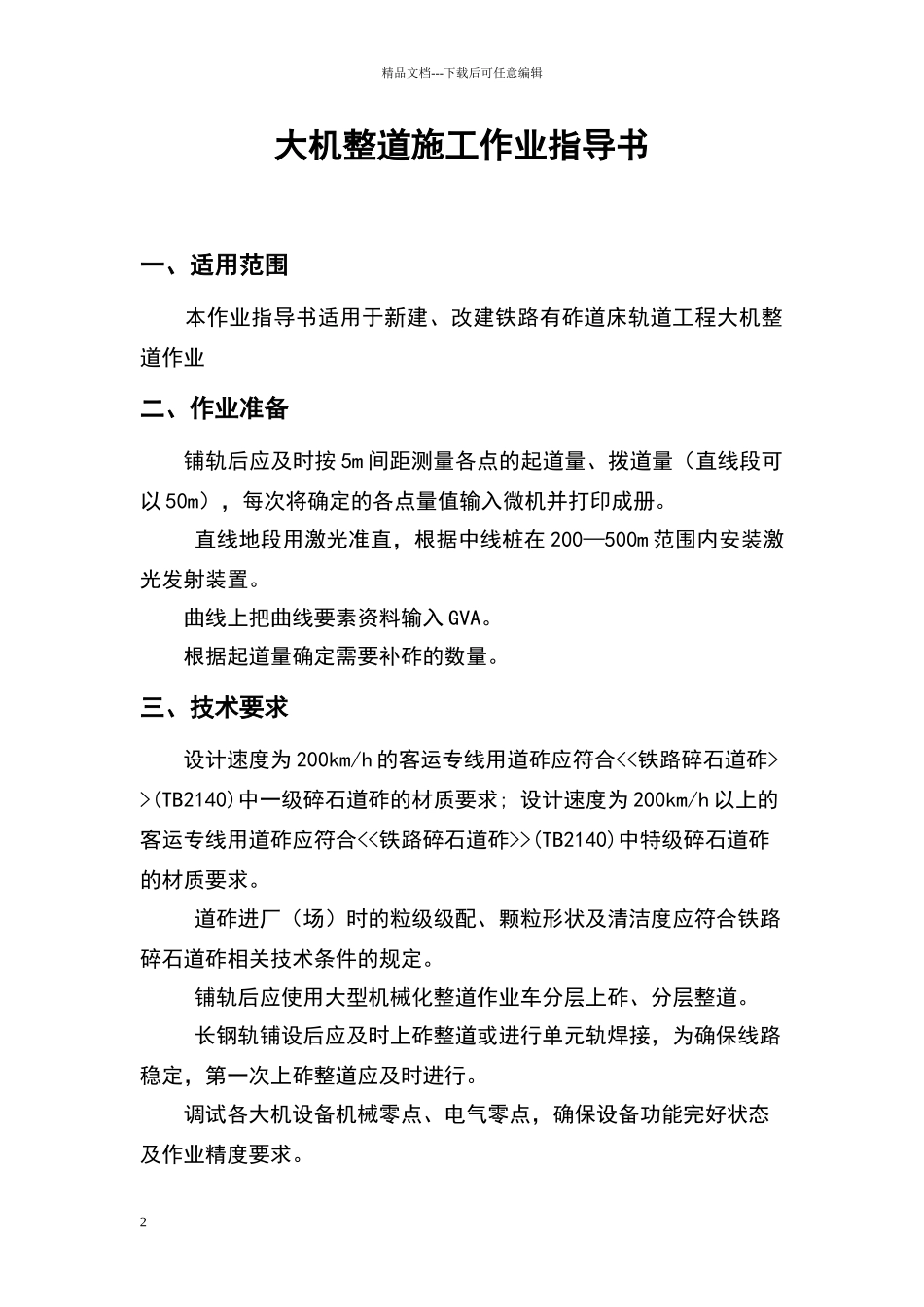

精品文档---下载后可任意编辑新建吉林至珲春客专 JHS-V 标铁路工程（左线 DK0+～DK267+500，右线 DYK0+～DK267+500）大机整道作业指导书编制： 审核： 批准： 中铁二十二局集团有限公司吉图珲客专工程指挥部二零一三年五月1精品文档---下载后可任意编辑大机整道施工作业指导书一、适用范围 本作业指导书适用于新建、改建铁路有砟道床轨道工程大机整道作业二、作业准备铺轨后应及时按 5m 间距测量各点的起道量、拨道量（直线段可以 50m），每次将确定的各点量值输入微机并打印成册。 直线地段用激光准直，根据中线桩在 200—500m 范围内安装激光发射装置。曲线上把曲线要素资料输入 GVA。根据起道量确定需要补砟的数量。三、技术要求设计速度为 200km/h 的客运专线用道砟应符合<<铁路碎石道砟>>(TB2140)中一级碎石道砟的材质要求; 设计速度为 200km/h 以上的客运专线用道砟应符合<<铁路碎石道砟>>(TB2140)中特级碎石道砟的材质要求。 道砟进厂（场）时的粒级级配、颗粒形状及清洁度应符合铁路碎石道砟相关技术条件的规定。 铺轨后应使用大型机械化整道作业车分层上砟、分层整道。 长钢轨铺设后应及时上砟整道或进行单元轨焊接，为确保线路稳定，第一次上砟整道应及时进行。调试各大机设备机械零点、电气零点，确保设备功能完好状态及作业精度要求。2精品文档---下载后可任意编辑 曲线外轨超高按设计设置，曲线外轨超高应在缓和曲线全长范围内均匀递增（减）。四、施工程序及工艺流程施工程序大型机械化整道作业由补砟、整形、起拨道捣固、动力稳定四部分组成。补砟整道均在长钢轨铺设后进行，道床补砟采纳 k13 风动卸砟车，大养机组分次整道作业后线路即可达到初期稳定状态要求，然后进行线路锁定等作业。工艺流程 3道砟装补砟作业车补砟车上道补砟大机整道作业车起、拨道、捣固、稳定作业道床检验合格否补砟、ＭＤＺ机组作业大机整道作业车起、拨道、捣固、稳定作业开始否轨向、高低、水平检查及位移观测轨道精整加强动力稳定轨道整形道床检验合格结束道床检验合格否精品文档---下载后可任意编辑 五、施工要求 施工准备长钢轨铺设完成后及时拆除影响大机整道作业的线路设施及障碍物，对线路进行测量，确定起、拨道量，在有效作业范围内用油漆每 5m 距离在作业前进方向枕木的左侧斜坡位置标明里程、起、拨道量，直线段可以每 50m 给一个拨道量，曲线段必须标面直缓（ZH）或直圆（ZY）、缓圆（HY）、圆缓（YH）、缓...
