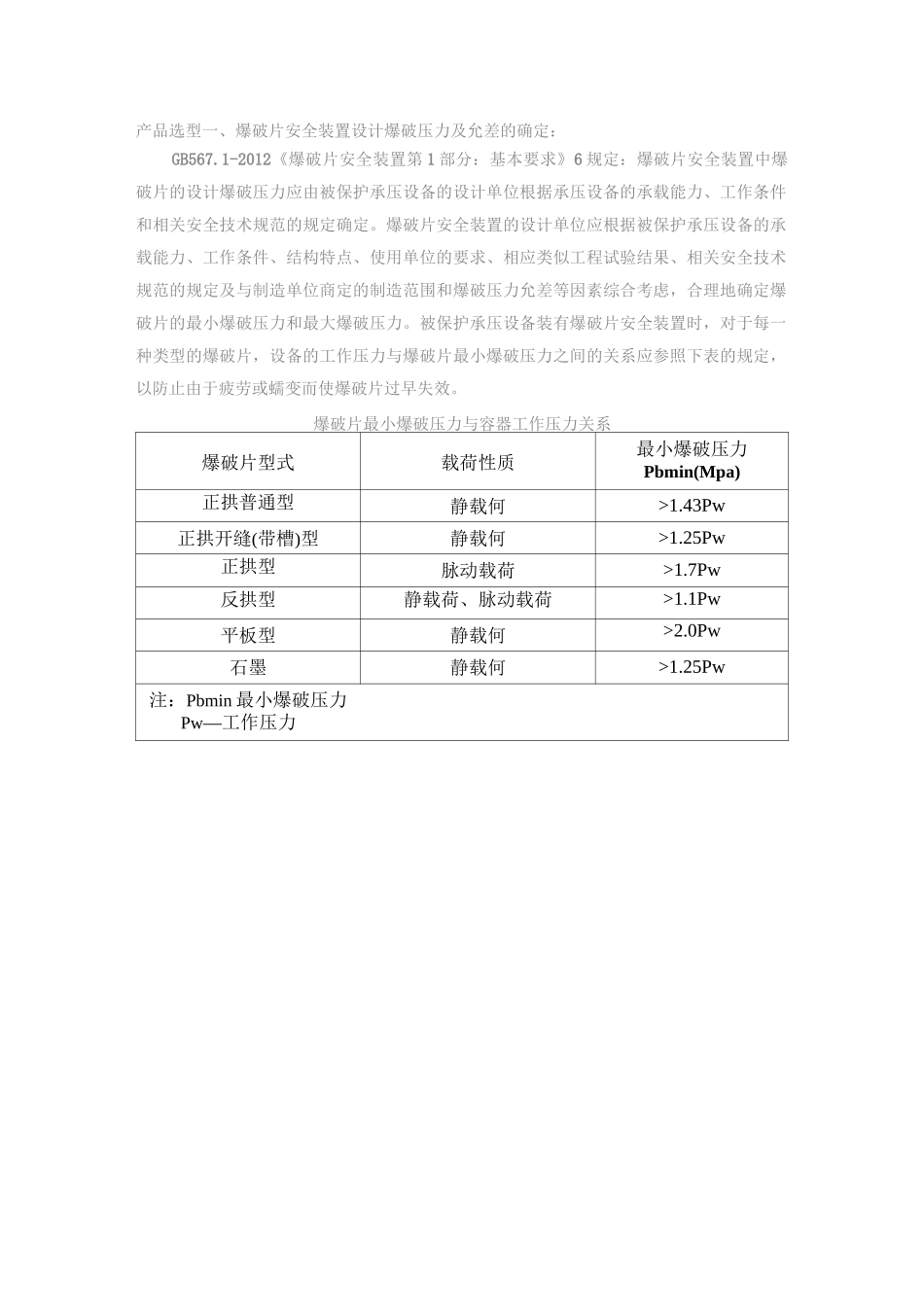

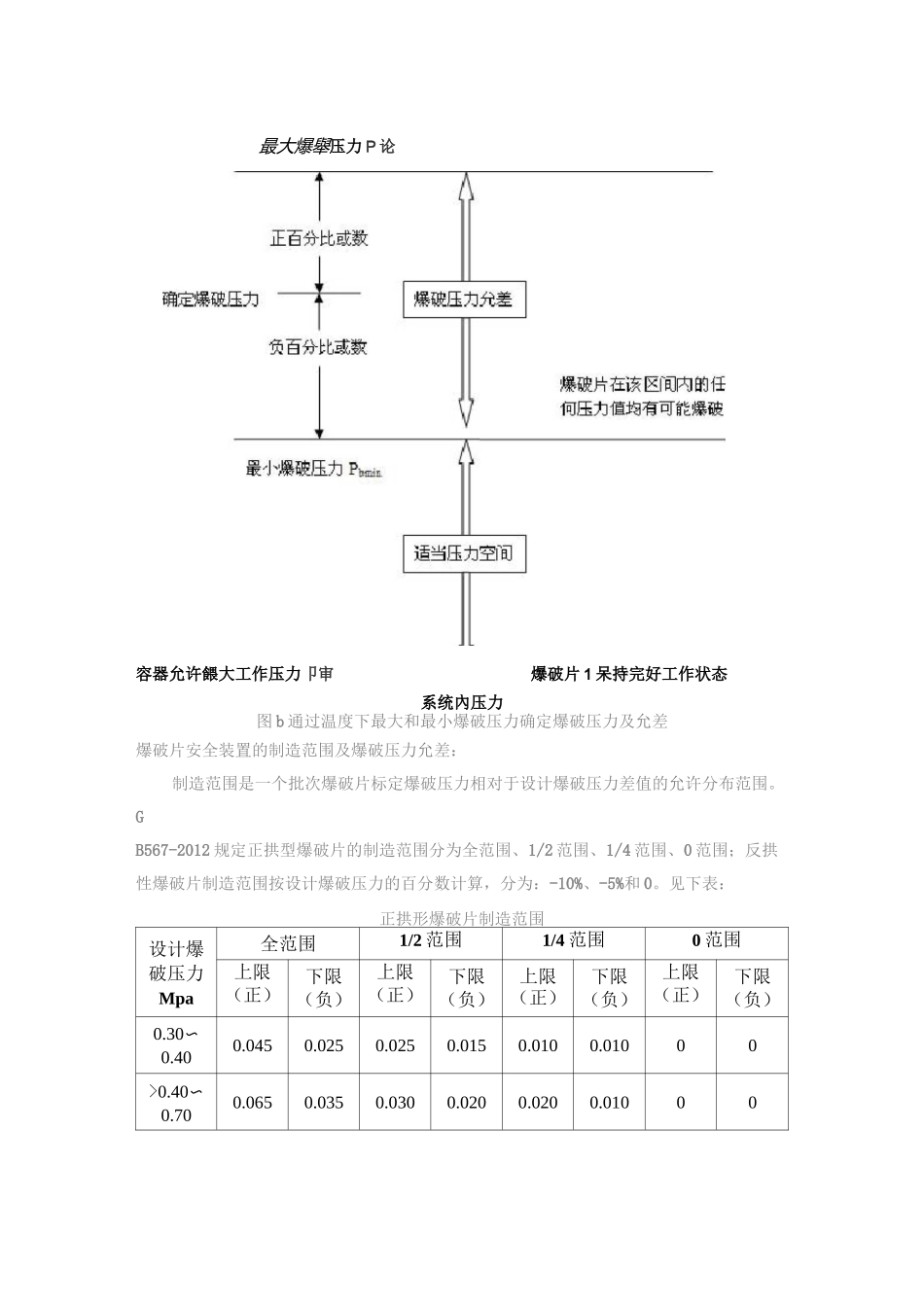

产品选型一、爆破片安全装置设计爆破压力及允差的确定:GB567.1-2012《爆破片安全装置第 1 部分:基本要求》6 规定:爆破片安全装置中爆破片的设计爆破压力应由被保护承压设备的设计单位根据承压设备的承载能力、工作条件和相关安全技术规范的规定确定。爆破片安全装置的设计单位应根据被保护承压设备的承载能力、工作条件、结构特点、使用单位的要求、相应类似工程试验结果、相关安全技术规范的规定及与制造单位商定的制造范围和爆破压力允差等因素综合考虑,合理地确定爆破片的最小爆破压力和最大爆破压力。被保护承压设备装有爆破片安全装置时,对于每一种类型的爆破片,设备的工作压力与爆破片最小爆破压力之间的关系应参照下表的规定,以防止由于疲劳或蠕变而使爆破片过早失效。爆破片最小爆破压力与容器工作压力关系爆破片型式载荷性质最小爆破压力Pbmin(Mpa)正拱普通型静载何>1.43Pw正拱开缝(带槽)型静载何>1.25Pw正拱型脉动载荷>1.7Pw反拱型静载荷、脉动载荷>1.1Pw平板型静载何>2.0Pw石墨静载何>1.25Pw注:Pbmin 最小爆破压力Pw—工作压力容器允讦最犬工作压爆礦片保持完好工作状爆破压丈 I 餵大极阻駆定;最犬爆破压力巩 3爆礦压力允差現也鼻卩点(操作系数)爆破片在该区间內的任确定摄小爆破压力 PbdliV何压力值均有可能爆破爆破压力最小极限A适当压力空间:系统內压力图 a 通过确定温度下最大和最小爆破压力确定爆破压力范围最大爆舉压力 P 论容器允许餵大工作压力卩审爆破片 1 呆持完好工作状态系统內压力图 b 通过温度下最大和最小爆破压力确定爆破压力及允差爆破片安全装置的制造范围及爆破压力允差:制造范围是一个批次爆破片标定爆破压力相对于设计爆破压力差值的允许分布范围。GB567-2012 规定正拱型爆破片的制造范围分为全范围、1/2 范围、1/4 范围、0 范围;反拱性爆破片制造范围按设计爆破压力的百分数计算,分为:-10%、-5%和 0。见下表:正拱形爆破片制造范围设计爆破压力Mpa全范围1/2 范围1/4 范围0 范围上限(正)下限(负)上限(正)下限(负)上限(正)下限(负)上限(正)下限(负)0.30〜0.400.0450.0250.0250.0150.0100.01000>0.40〜0.700.0650.0350.0300.0200.0200.01000>0.70〜1.000.0850.0450.0400.0200.0200.01000>1.00〜1.400.1100.0650.0600.0400.0400.02000>1.40〜2.500.1600.0850.0800.0400.0400.02000>2.50〜3.500.2100.1050.1000.0500.0400.02500>3.506%3%3%1.5%1.5%0.8%00爆破...
