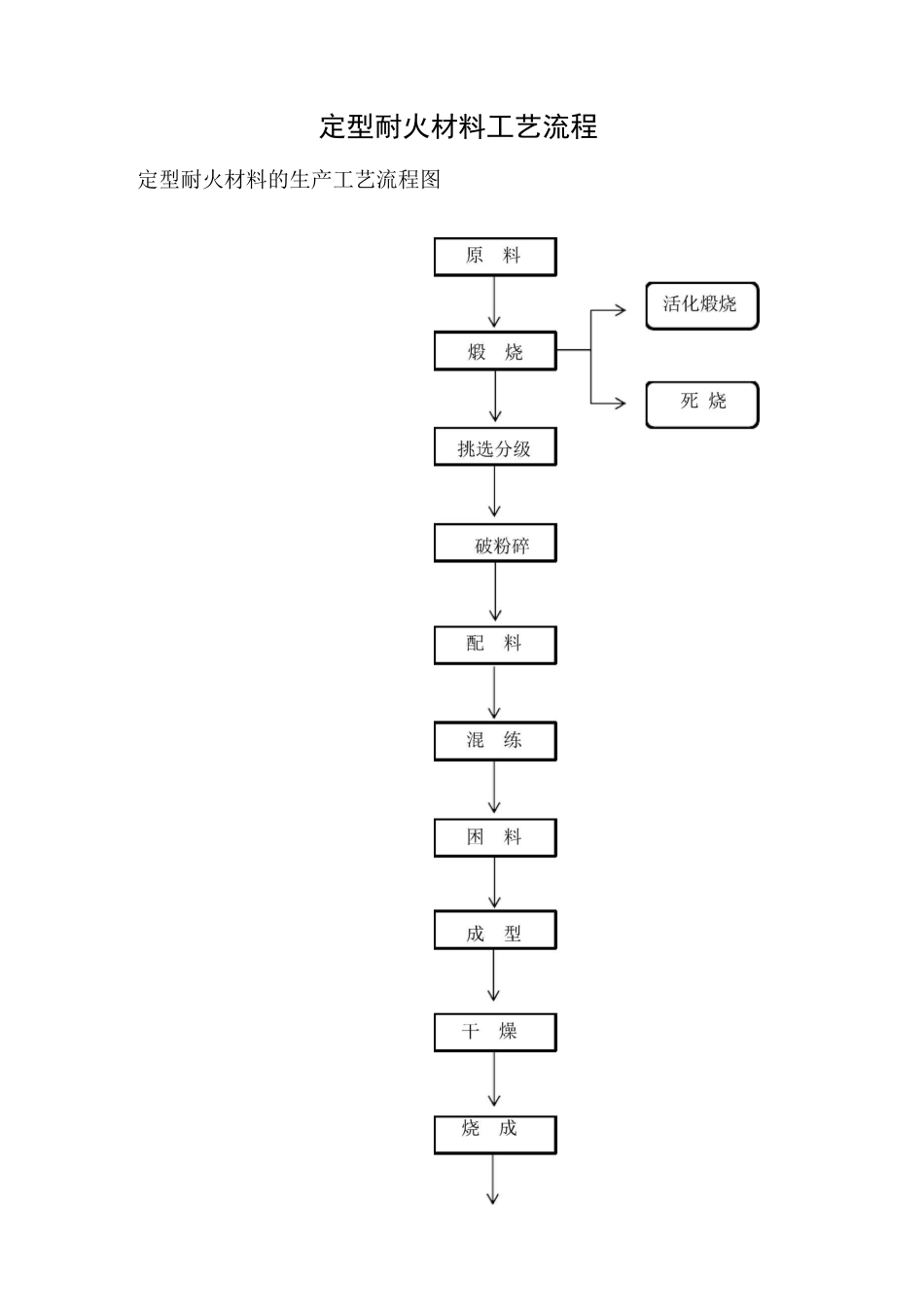

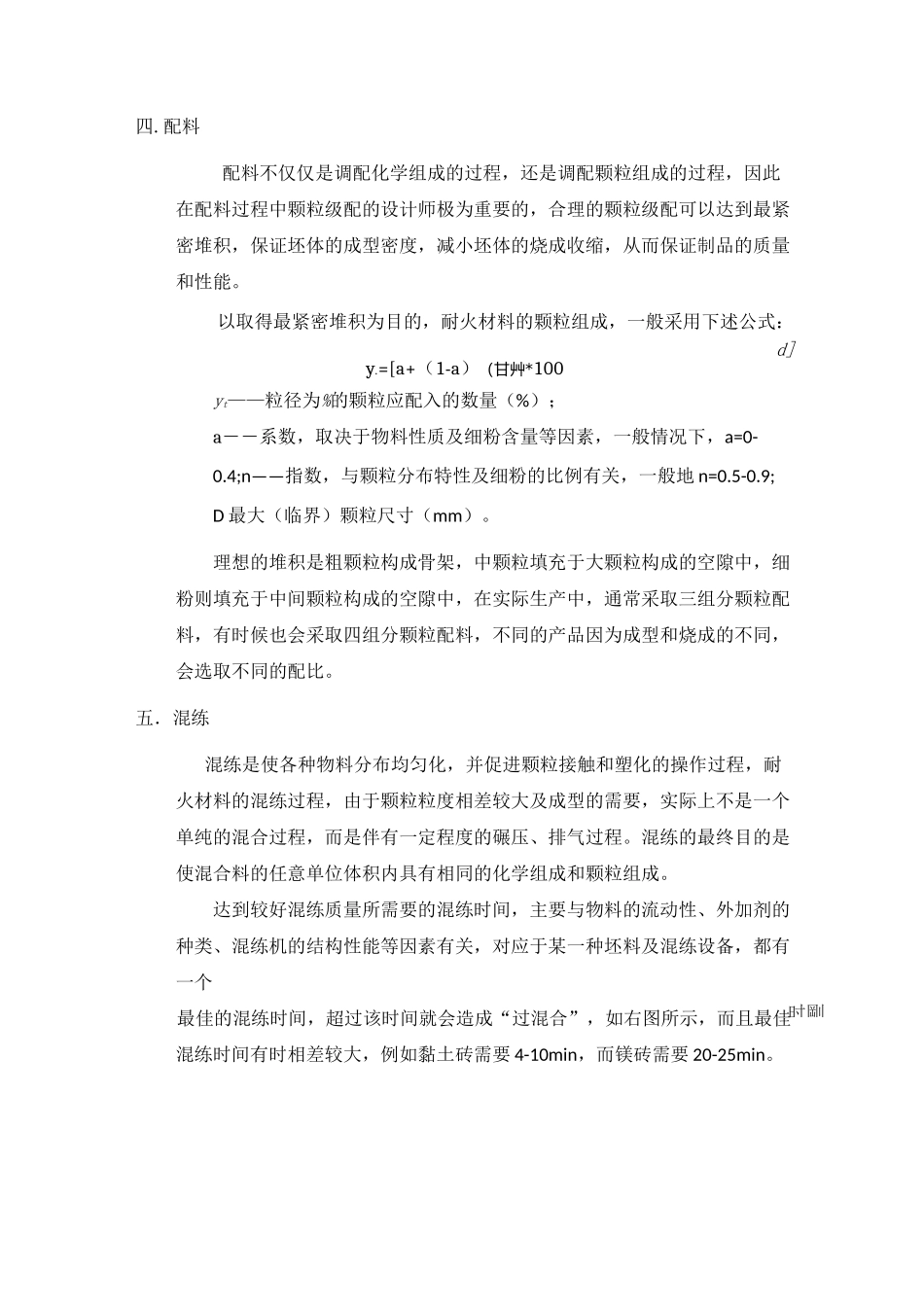

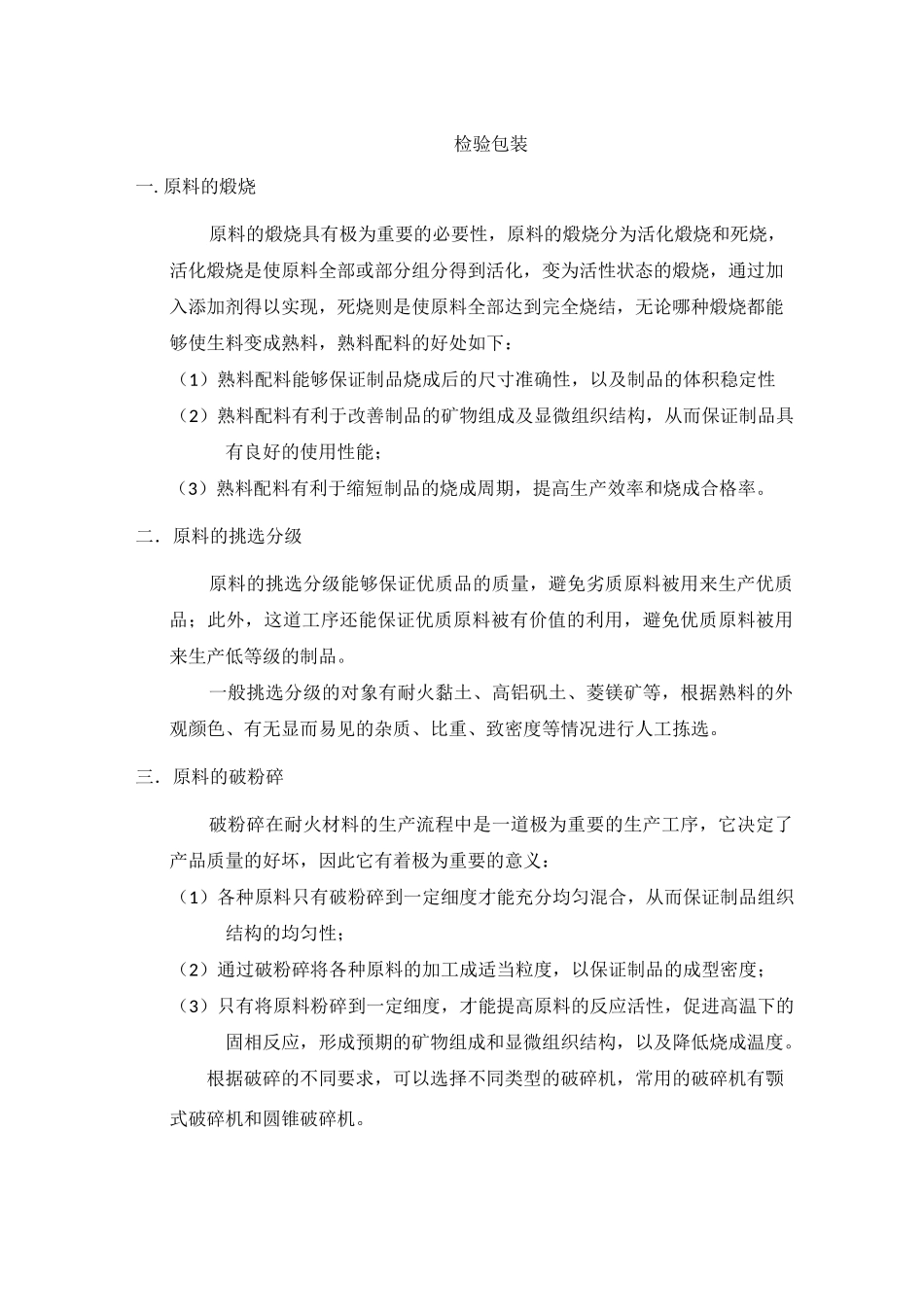

定型耐火材料工艺流程定型耐火材料的生产工艺流程图检验包装一.原料的煅烧原料的煅烧具有极为重要的必要性，原料的煅烧分为活化煅烧和死烧，活化煅烧是使原料全部或部分组分得到活化，变为活性状态的煅烧，通过加入添加剂得以实现，死烧则是使原料全部达到完全烧结，无论哪种煅烧都能够使生料变成熟料，熟料配料的好处如下：（1）熟料配料能够保证制品烧成后的尺寸准确性，以及制品的体积稳定性（2）熟料配料有利于改善制品的矿物组成及显微组织结构，从而保证制品具有良好的使用性能；（3）熟料配料有利于缩短制品的烧成周期，提高生产效率和烧成合格率。二．原料的挑选分级原料的挑选分级能够保证优质品的质量，避免劣质原料被用来生产优质品；此外，这道工序还能保证优质原料被有价值的利用，避免优质原料被用来生产低等级的制品。一般挑选分级的对象有耐火黏土、高铝矾土、菱镁矿等，根据熟料的外观颜色、有无显而易见的杂质、比重、致密度等情况进行人工拣选。三．原料的破粉碎破粉碎在耐火材料的生产流程中是一道极为重要的生产工序，它决定了产品质量的好坏，因此它有着极为重要的意义：（1）各种原料只有破粉碎到一定细度才能充分均匀混合，从而保证制品组织结构的均匀性；（2）通过破粉碎将各种原料的加工成适当粒度，以保证制品的成型密度；（3）只有将原料粉碎到一定细度，才能提高原料的反应活性，促进高温下的固相反应，形成预期的矿物组成和显微组织结构，以及降低烧成温度。根据破碎的不同要求，可以选择不同类型的破碎机，常用的破碎机有颚式破碎机和圆锥破碎机。时剛四.配料配料不仅仅是调配化学组成的过程，还是调配颗粒组成的过程，因此在配料过程中颗粒级配的设计师极为重要的，合理的颗粒级配可以达到最紧密堆积，保证坯体的成型密度，减小坯体的烧成收缩，从而保证制品的质量和性能。以取得最紧密堆积为目的，耐火材料的颗粒组成，一般采用下述公式：d]y.=[a+（1-a）（甘艸*100yt——粒径为%的颗粒应配入的数量（%）；a――系数，取决于物料性质及细粉含量等因素，一般情况下，a=0-0.4;n——指数，与颗粒分布特性及细粉的比例有关，一般地 n=0.5-0.9;D 最大（临界）颗粒尺寸（mm）。理想的堆积是粗颗粒构成骨架，中颗粒填充于大颗粒构成的空隙中，细粉则填充于中间颗粒构成的空隙中，在实际生产中，通常采取三组分颗粒配料，有时候也会采取四组分颗粒配料，不同的产品因为成型和烧成的不同，会选取不同的配比。五．混练混...
