安全监控技术措施

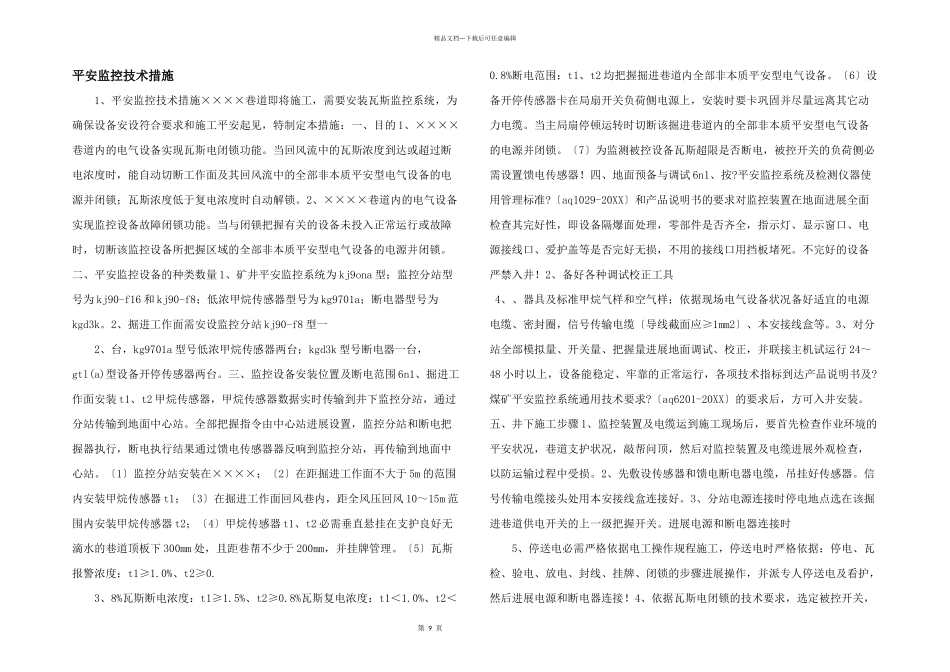

第 9 页精品文档---下载后可任意编辑平安监控技术措施 1、平安监控技术措施××××巷道即将施工，需要安装瓦斯监控系统，为确保设备安设符合要求和施工平安起见，特制定本措施：一、目的 1、××××巷道内的电气设备实现瓦斯电闭锁功能。当回风流中的瓦斯浓度到达或超过断电浓度时，能自动切断工作面及其回风流中的全部非本质平安型电气设备的电源并闭锁；瓦斯浓度低于复电浓度时自动解锁。2、××××巷道内的电气设备实现监控设备故障闭锁功能。当与闭锁把握有关的设备未投入正常运行或故障时，切断该监控设备所把握区域的全部非本质平安型电气设备的电源并闭锁。二、平安监控设备的种类数量 1、矿井平安监控系统为 kj9ona 型；监控分站型号为 kj90-f16 和 kj90-f8；低浓甲烷传感器型号为 kg9701a；断电器型号为kgd3k。2、掘进工作面需安设监控分站 kj90-f8 型一 2、台，kg9701a 型号低浓甲烷传感器两台；kgd3k 型号断电器一台，gtl(a)型设备开停传感器两台。三、监控设备安装位置及断电范围 6n1、掘进工作面安装 t1、t2 甲烷传感器，甲烷传感器数据实时传输到井下监控分站，通过分站传输到地面中心站。全部把握指令由中心站进展设置，监控分站和断电把握器执行，断电执行结果通过馈电传感器器反响到监控分站，再传输到地面中心站。〔1〕监控分站安装在××××；〔2〕在距掘进工作面不大于 5m 的范围内安装甲烷传感器 t1；〔3〕在掘进工作面回风巷内，距全风压回风 10～15m 范围内安装甲烷传感器 t2；〔4〕甲烷传感器 t1、t2 必需垂直悬挂在支护良好无滴水的巷道顶板下 300mm 处，且距巷帮不少于 200mm，并挂牌管理。〔5〕瓦斯报警浓度：t1≥1.0%、t2≥0. 3、8%瓦斯断电浓度：t1≥1.5%、t2≥0.8%瓦斯复电浓度：t1＜1.0%、t2＜0.8%断电范围：t1、t2 均把握掘进巷道内全部非本质平安型电气设备。〔6〕设备开停传感器卡在局扇开关负荷侧电源上，安装时要卡巩固并尽量远离其它动力电缆。当主局扇停顿运转时切断该掘进巷道内的全部非本质平安型电气设备的电源并闭锁。〔7〕为监测被控设备瓦斯超限是否断电，被控开关的负荷侧必需设置馈电传感器！四、地面预备与调试 6n1、按?平安监控系统及检测仪器使用管理标准?〔aq1029-20XX〕和产品说明书的要求对监控装置在地面进展全面检查其完好性，即设备隔爆面处理，零部件是否齐全，指示灯、显示窗口、电源接线口、爱护盖等是否完好无损，不用的接线口用挡板堵死。不完...
