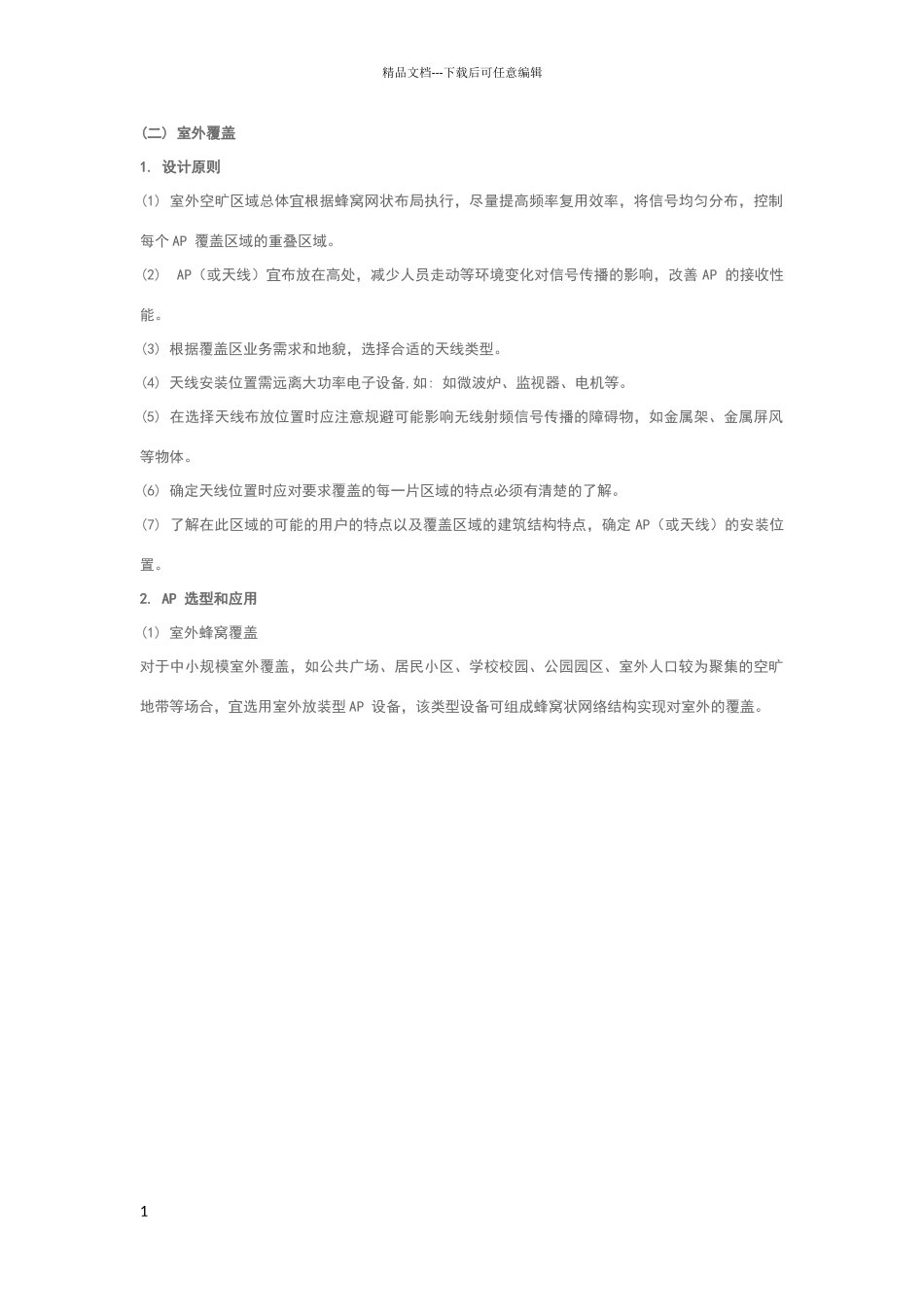

室外无线wifi方案_第1页
1/4

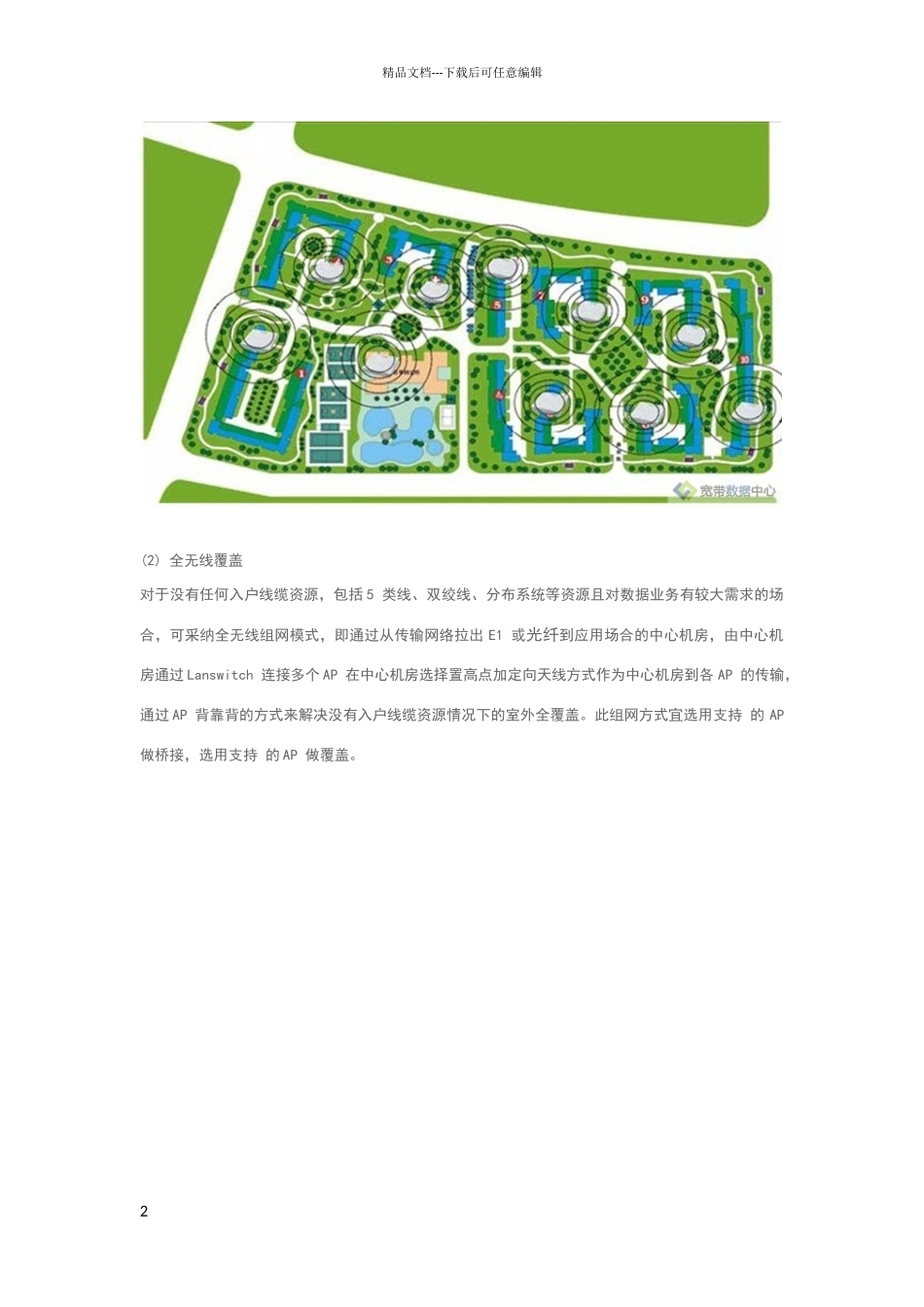

室外无线wifi方案_第2页
2/4

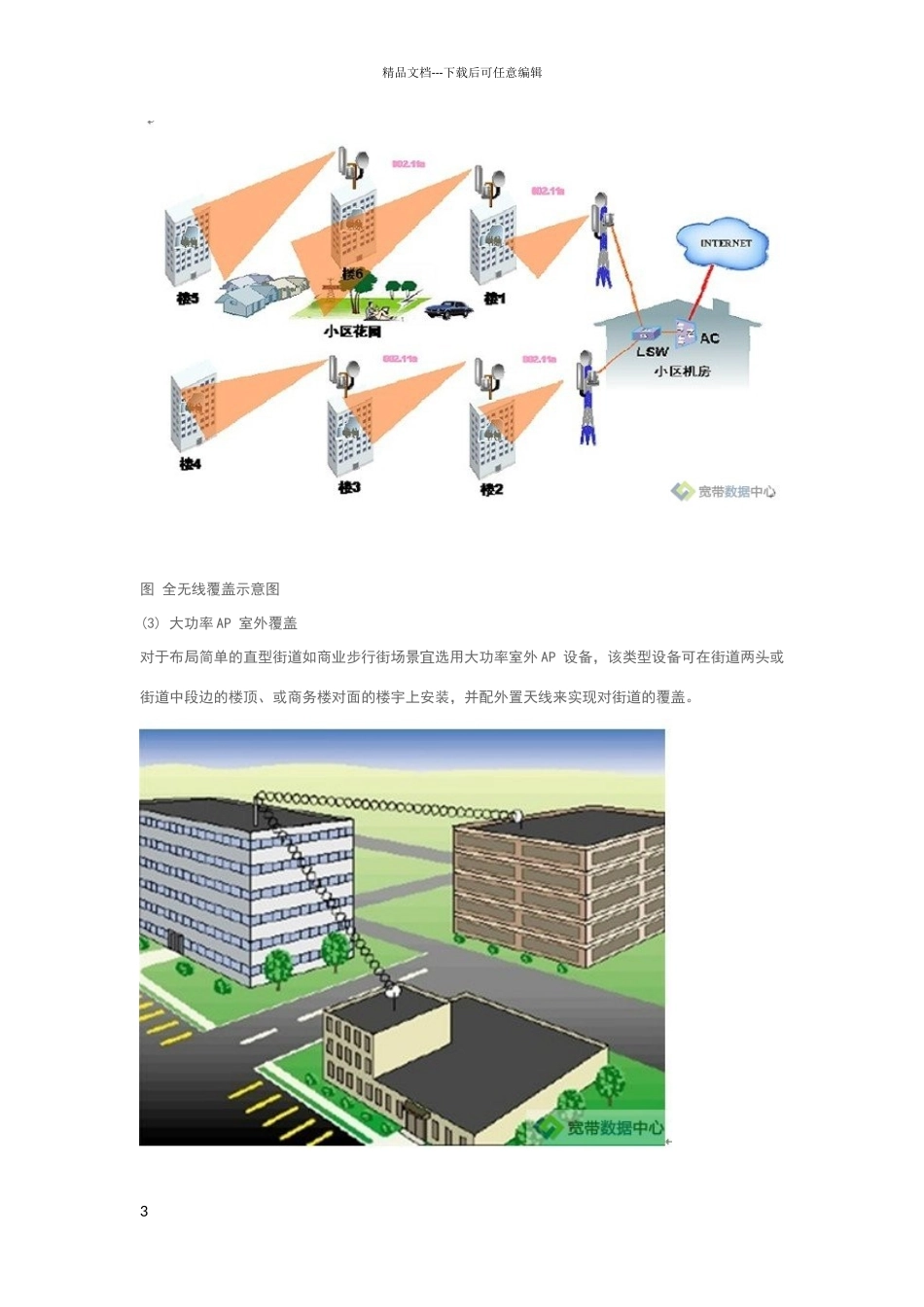

室外无线wifi方案_第3页
3/4
精品文档---下载后可任意编辑(二) 室外覆盖1. 设计原则(1) 室外空旷区域总体宜根据蜂窝网状布局执行,尽量提高频率复用效率,将信号均匀分布,控制每个 AP 覆盖区域的重叠区域。(2) AP(或天线)宜布放在高处,减少人员走动等环境变化对信号传播的影响,改善 AP 的接收性能。(3) 根据覆盖区业务需求和地貌,选择合适的天线类型。(4) 天线安装位置需远离大功率电子设备,如: 如微波炉、监视器、电机等。(5) 在选择天线布放位置时应注意规避可能影响无线射频信号传播的障碍物,如金属架、金属屏风等物体。(6) 确定天线位置时应对要求覆盖的每一片区域的特点必须有清楚的了解。(7) 了解在此区域的可能的用户的特点以及覆盖区域的建筑结构特点,确定 AP(或天线)的安装位置。2. AP 选型和应用(1) 室外蜂窝覆盖对于中小规模室外覆盖,如公共广场、居民小区、学校校园、公园园区、室外人口较为聚集的空旷地带等场合,宜选用室外放装型 AP 设备,该类型设备可组成蜂窝状网络结构实现对室外的覆盖。 1精品文档---下载后可任意编辑(2) 全无线覆盖对于没有任何入户线缆资源,包括 5 类线、双绞线、分布系统等资源且对数据业务有较大需求的场合,可采纳全无线组网模式,即通过从传输网络拉出 E1 或光纤到应用场合的中心机房,由中心机房通过 Lanswitch 连接多个 AP 在中心机房选择置高点加定向天线方式作为中心机房到各 AP 的传输,通过 AP 背靠背的方式来解决没有入户线缆资源情况下的室外全覆盖。此组网方式宜选用支持 的 AP 做桥接,选用支持 的 AP 做覆盖。 2精品文档---下载后可任意编辑 图 全无线覆盖示意图(3) 大功率 AP 室外覆盖对于布局简单的直型街道如商业步行街场景宜选用大功率室外 AP 设备,该类型设备可在街道两头或街道中段边的楼顶、或商务楼对面的楼宇上安装,并配外置天线来实现对街道的覆盖。 3精品文档---下载后可任意编辑 图 大功率 AP 室外覆盖示意图通过以上描述可知室内覆盖适用于大型办公楼、商住楼、酒店、宾馆、机场、车站以及小型会议室、酒吧、休闲中心等室内场景;而室外覆盖适用于公共广场、居民小区、学校校园、公园园区、室外人口较为聚集的空旷地带以及对无线数据业务有较大需求的商业步行街等室外场合。接收机接收的功率电平 Pr 可用下式表示:表 3RF 障碍物相对衰减度穿透损耗(dB)范例木材低5办公室分区塑料低5内墙合成材料低5办公室分区石棉低5天花板玻璃低5窗户簿砖墙中10内墙和外墙大理石中10内墙、混凝土较高14外墙钢筋混凝土高17楼板和外墙金属很高20办公分区、防火门4
