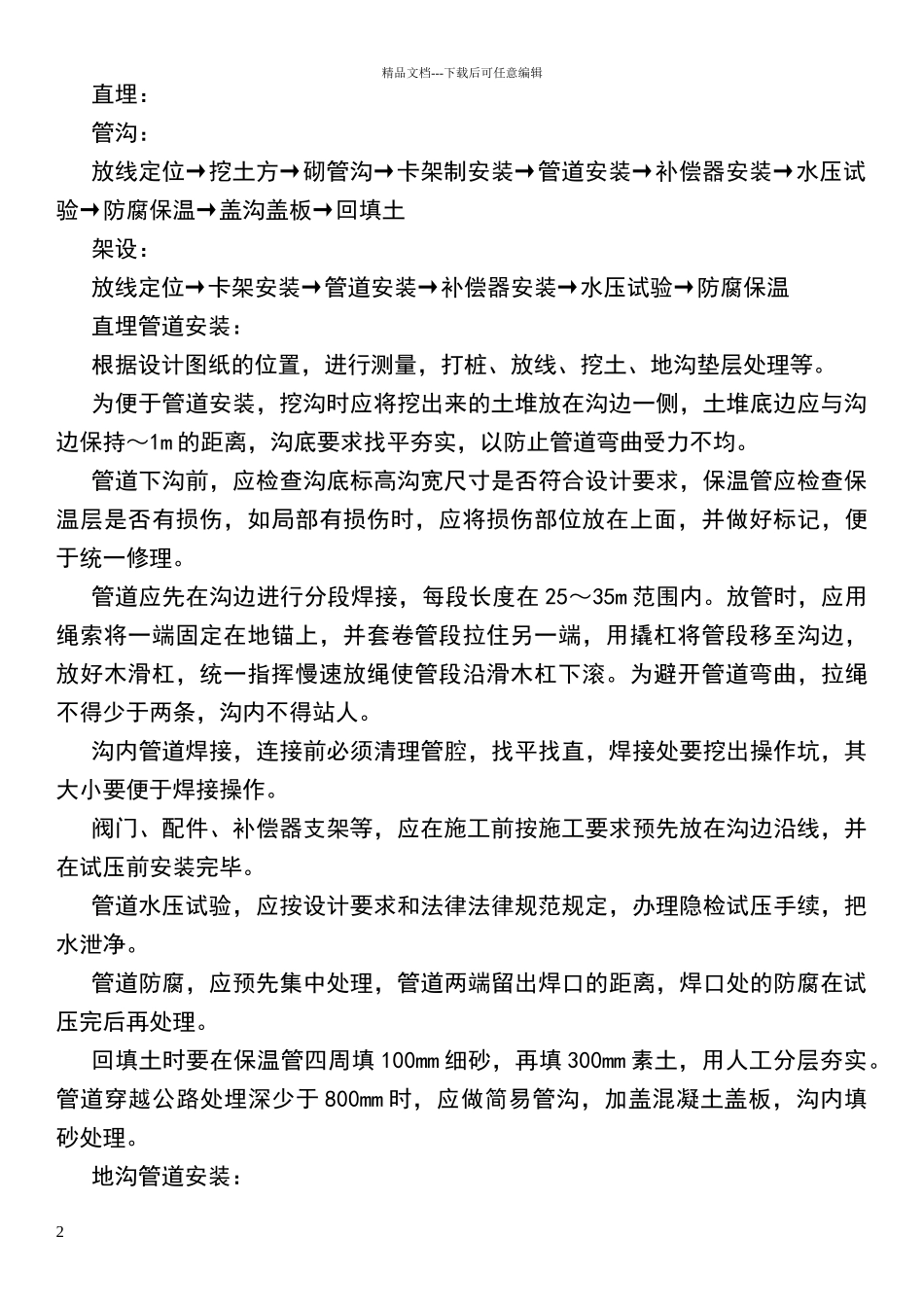

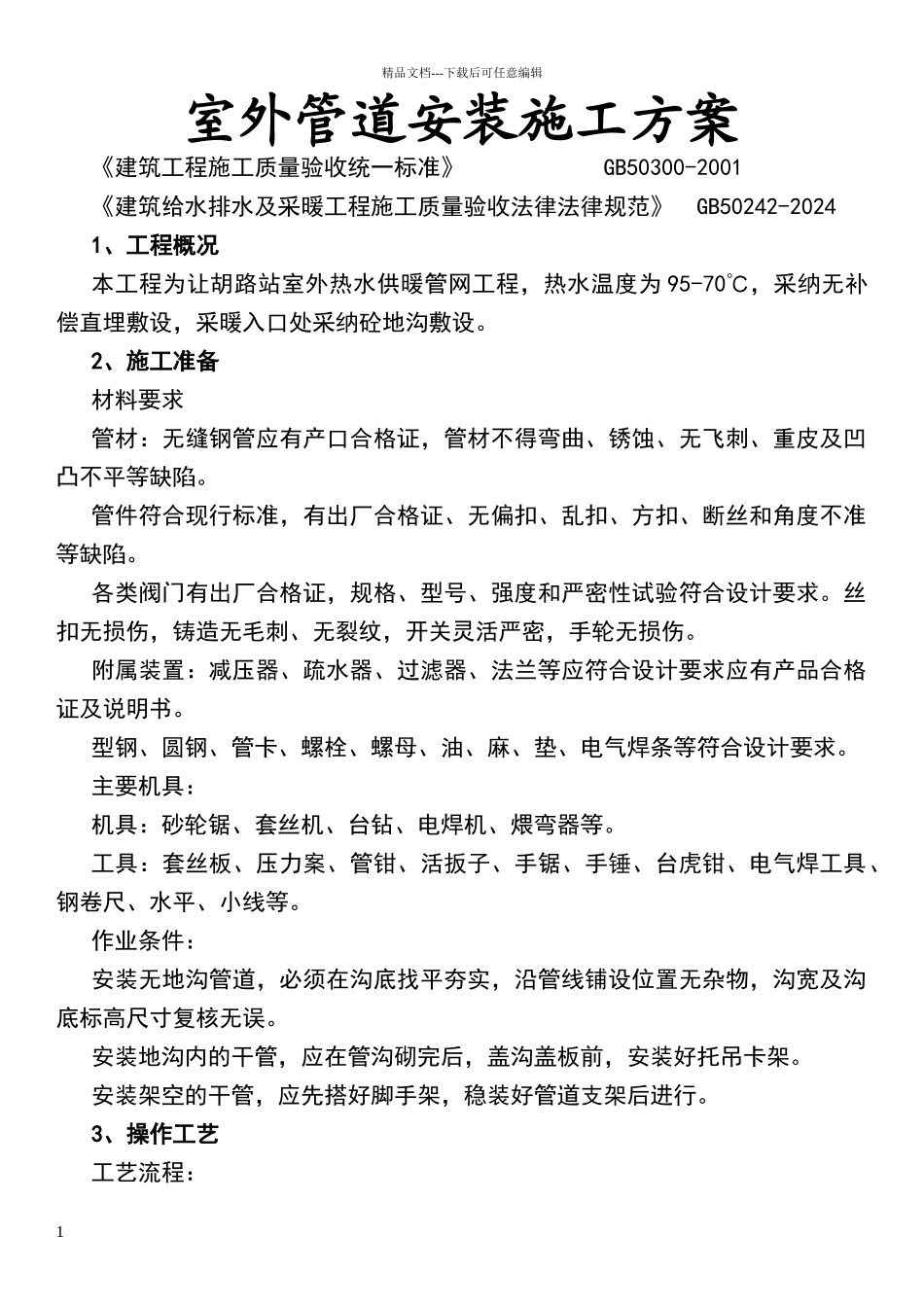

精品文档---下载后可任意编辑室外管道安装施工方案《建筑工程施工质量验收统一标准》 GB50300-2001《建筑给水排水及采暖工程施工质量验收法律法律规范》 GB50242-20241、工程概况本工程为让胡路站室外热水供暖管网工程，热水温度为 95-70℃，采纳无补偿直埋敷设，采暖入口处采纳砼地沟敷设。2、施工准备材料要求管材：无缝钢管应有产口合格证，管材不得弯曲、锈蚀、无飞刺、重皮及凹凸不平等缺陷。管件符合现行标准，有出厂合格证、无偏扣、乱扣、方扣、断丝和角度不准等缺陷。各类阀门有出厂合格证，规格、型号、强度和严密性试验符合设计要求。丝扣无损伤，铸造无毛刺、无裂纹，开关灵活严密，手轮无损伤。附属装置：减压器、疏水器、过滤器、法兰等应符合设计要求应有产品合格证及说明书。型钢、圆钢、管卡、螺栓、螺母、油、麻、垫、电气焊条等符合设计要求。主要机具：机具：砂轮锯、套丝机、台钻、电焊机、煨弯器等。工具：套丝板、压力案、管钳、活扳子、手锯、手锤、台虎钳、电气焊工具、钢卷尺、水平、小线等。作业条件：安装无地沟管道，必须在沟底找平夯实，沿管线铺设位置无杂物，沟宽及沟底标高尺寸复核无误。安装地沟内的干管，应在管沟砌完后，盖沟盖板前，安装好托吊卡架。安装架空的干管，应先搭好脚手架，稳装好管道支架后进行。3、操作工艺工艺流程：1精品文档---下载后可任意编辑直埋：管沟：放线定位→挖土方→砌管沟→卡架制安装→管道安装→补偿器安装→水压试验→防腐保温→盖沟盖板→回填土架设：放线定位→卡架安装→管道安装→补偿器安装→水压试验→防腐保温直埋管道安装：根据设计图纸的位置，进行测量，打桩、放线、挖土、地沟垫层处理等。为便于管道安装，挖沟时应将挖出来的土堆放在沟边一侧，土堆底边应与沟边保持～1m 的距离，沟底要求找平夯实，以防止管道弯曲受力不均。管道下沟前，应检查沟底标高沟宽尺寸是否符合设计要求，保温管应检查保温层是否有损伤，如局部有损伤时，应将损伤部位放在上面，并做好标记，便于统一修理。管道应先在沟边进行分段焊接，每段长度在 25～35m 范围内。放管时，应用绳索将一端固定在地锚上，并套卷管段拉住另一端，用撬杠将管段移至沟边，放好木滑杠，统一指挥慢速放绳使管段沿滑木杠下滚。为避开管道弯曲，拉绳不得少于两条，沟内不得站人。沟内管道焊接，连接前必须清理管腔，找平找直，焊接处要挖出操作坑，其大小要便于焊接操作。阀门、配件、补偿器支架等，应在施...
