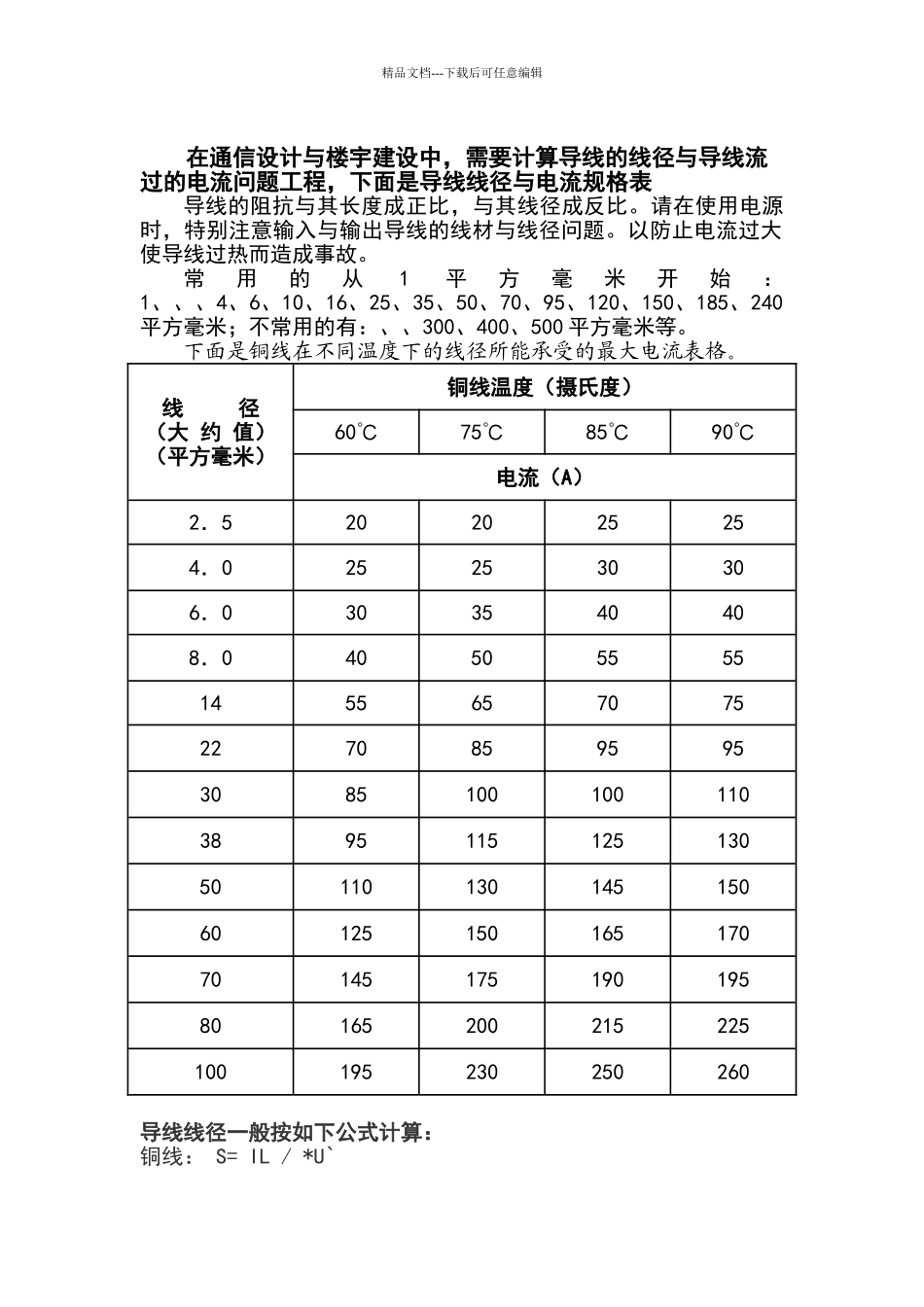

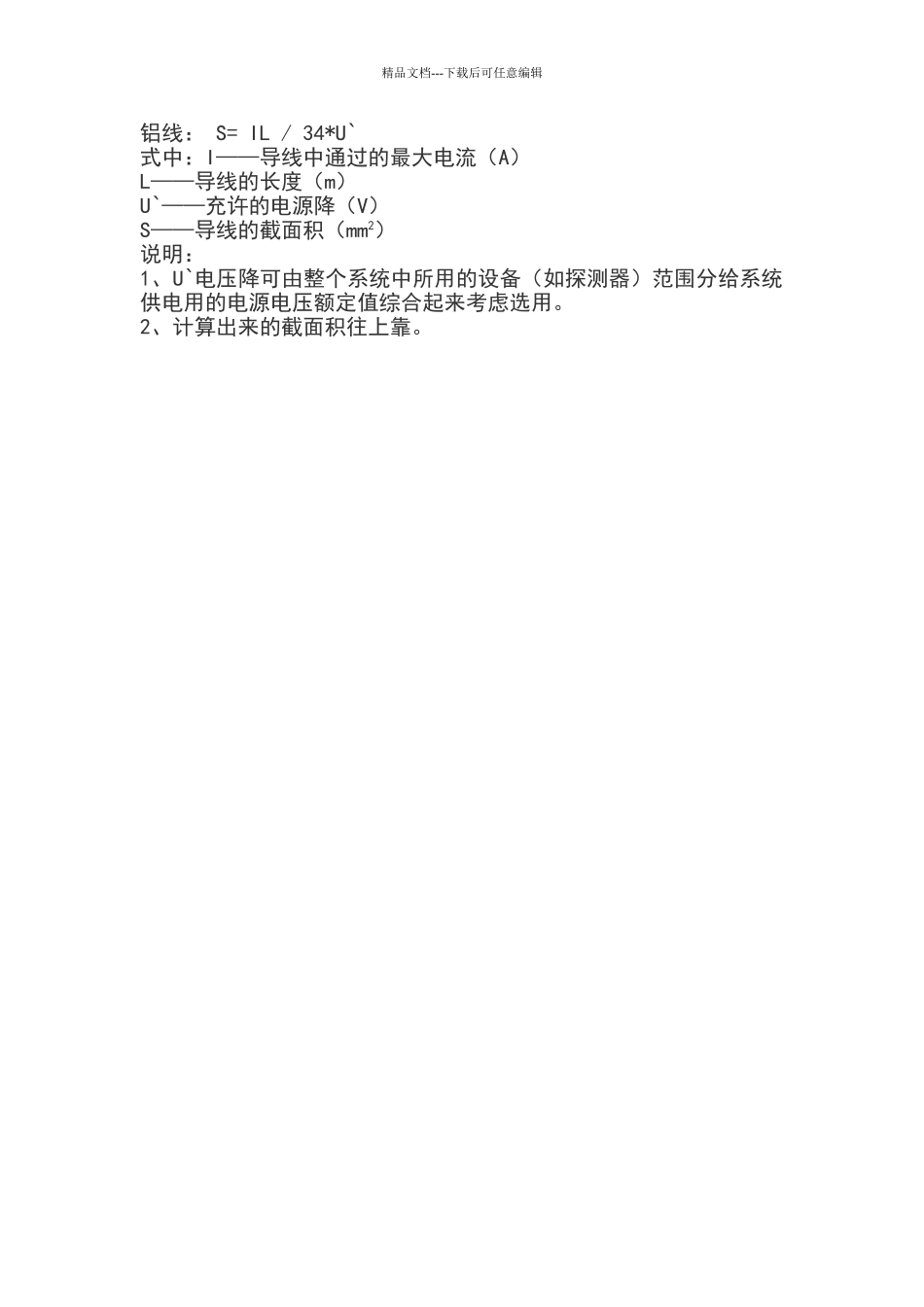

精品文档---下载后可任意编辑在通信设计与楼宇建设中,需要计算导线的线径与导线流过的电流问题工程,下面是导线线径与电流规格表导线的阻抗与其长度成正比,与其线径成反比。请在使用电源时,特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。常用的从1平方毫米开始: 1、、、4、6、10、16、25、35、50、70、95、120、150、185、240平方毫米;不常用的有:、、300、400、500 平方毫米等。下面是铜线在不同温度下的线径所能承受的最大电流表格。线 径(大 约 值)(平方毫米)铜线温度(摄氏度)60℃75℃85℃90℃电流(A)2.5202025254.0252530306.0303540408.040505555145565707522708595953085100100110389511512513050110130145150601251501651707014517519019580165200215225100195230250260导线线径一般按如下公式计算:铜线: S= IL / *U` 精品文档---下载后可任意编辑铝线: S= IL / 34*U` 式中:I——导线中通过的最大电流(A)L——导线的长度(m)U`——充许的电源降(V)S——导线的截面积(mm2)说明:1、U`电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源电压额定值综合起来考虑选用。2、计算出来的截面积往上靠。
