2025年机械设计基础作图题库

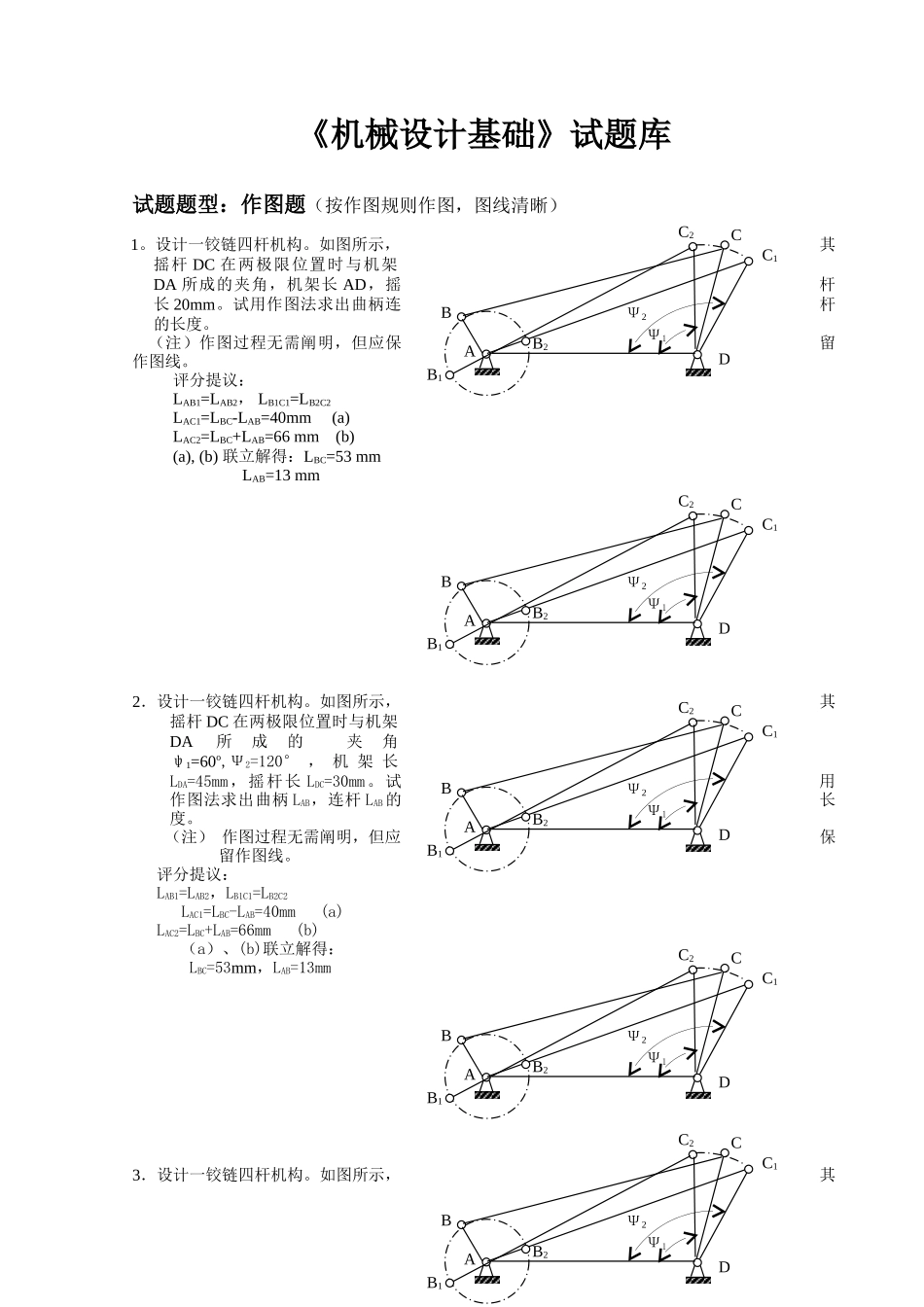

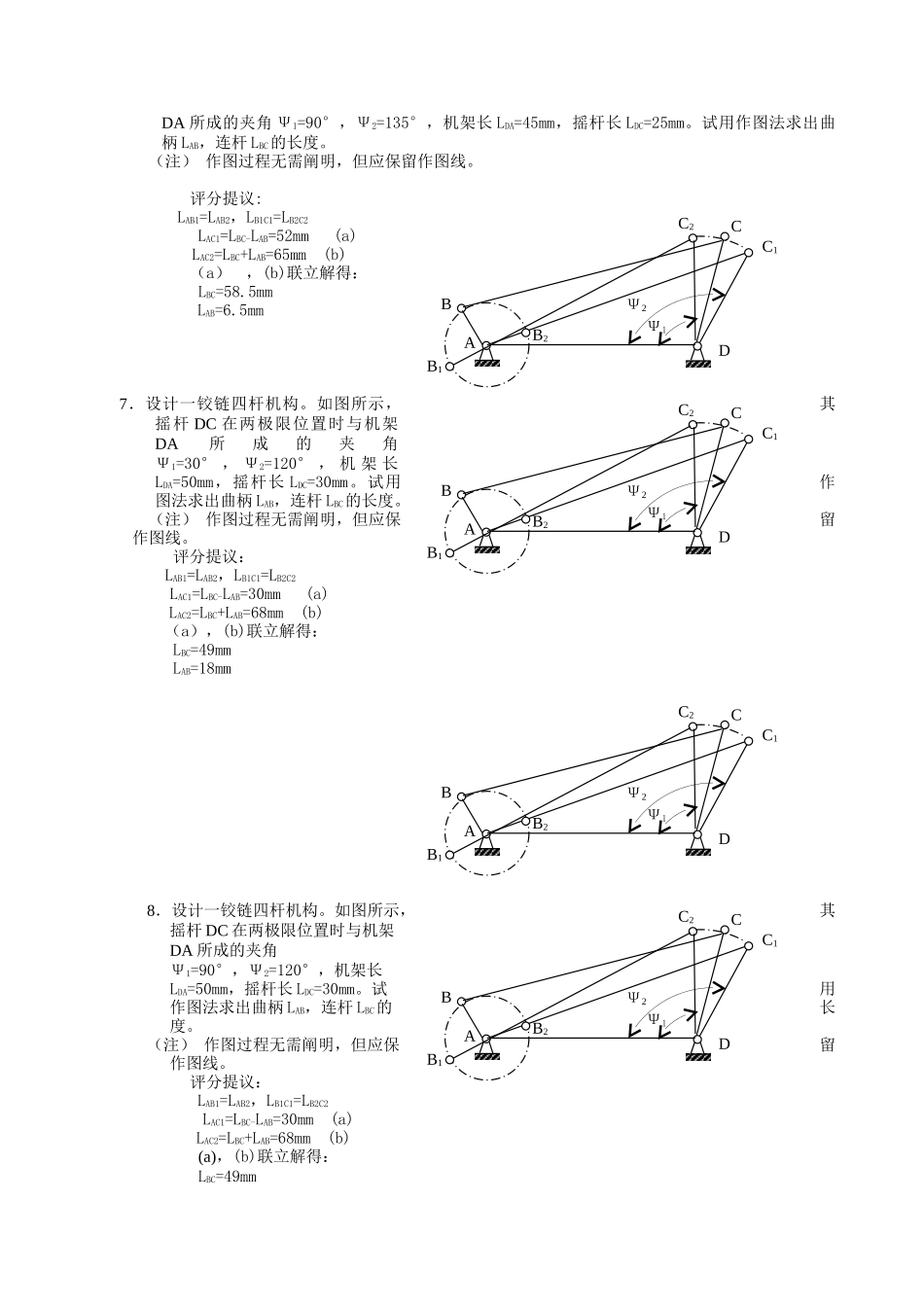

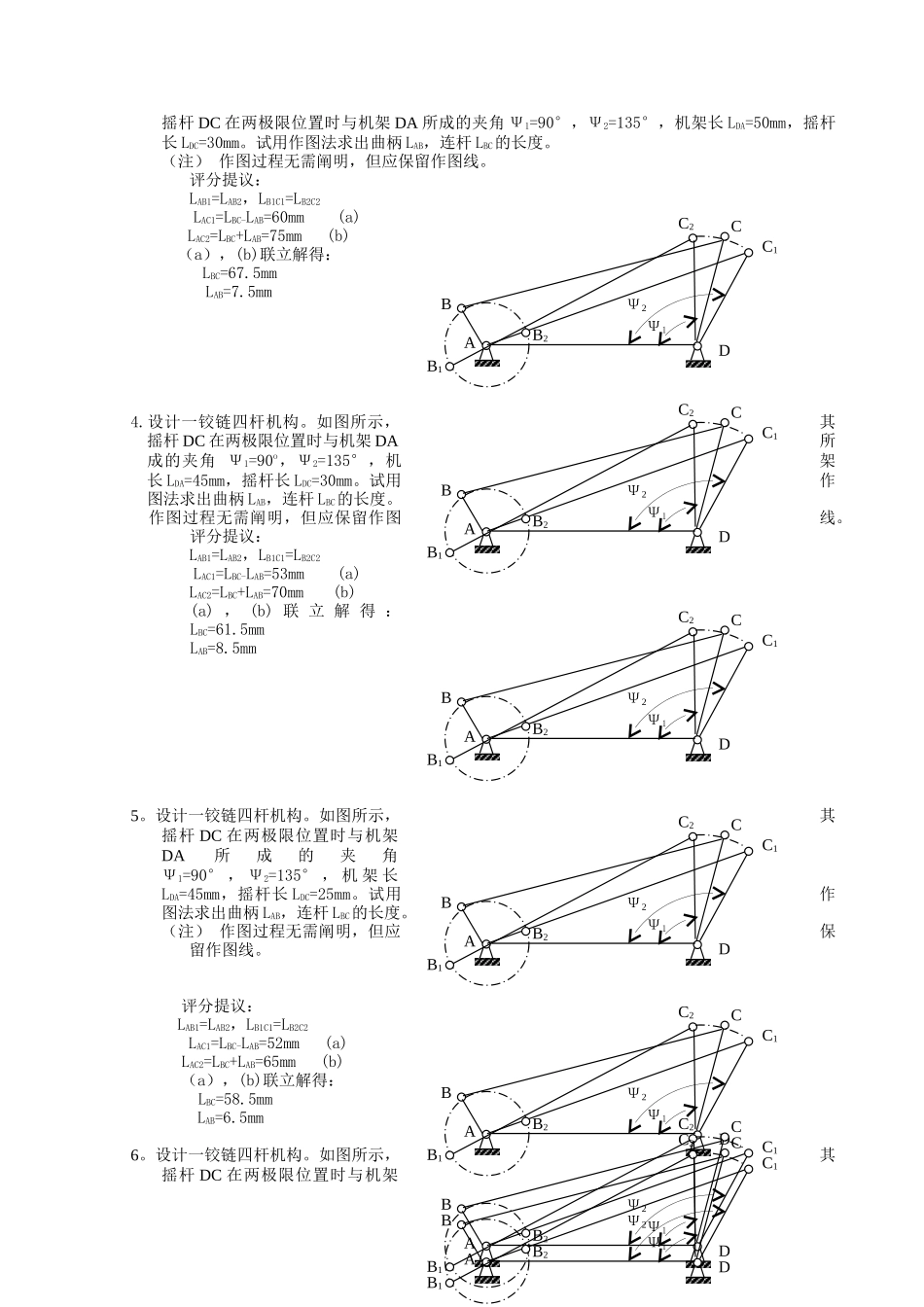

《机械设计基础》试题库试题题型：作图题（按作图规则作图，图线清晰）1。设计一铰链四杆机构。如图所示，其摇杆 DC 在两极限位置时与机架DA 所成的夹角，机架长 AD，摇杆长 20mm。试用作图法求出曲柄连杆的长度。（注）作图过程无需阐明，但应保留作图线。 评分提议： LAB1=LAB2， LB1C1=LB2C2 LAC1=LBC-LAB=40mm (a) LAC2=LBC+LAB=66 mm (b) (a), (b) 联立解得：LBC=53 mm LAB=13 mm2．设计一铰链四杆机构。如图所示，其摇杆 DC 在两极限位置时与机架DA所成的 夹角ψ1=60o,Ψ2=120° ， 机 架 长LDA=45mm，摇杆长 LDC=30mm。试用作图法求出曲柄 LAB，连杆 LAB 的长度。（注） 作图过程无需阐明，但应保留作图线。 评分提议： LAB1=LAB2，LB1C1=LB2C2 LAC1=LBC-LAB=40mm (a) LAC2=LBC+LAB=66mm (b) （a）、(b)联立解得： LBC=53mm，LAB=13mm3．设计一铰链四杆机构。如图所示，其DΨ1Ψ2BC1C2CB1B2ADΨ1Ψ2BC1C2CB1B2ADΨ1Ψ2BC1C2CB1B2ADΨ1Ψ2BC1C2CB1B2ADΨ1Ψ2BC1C2CB1B2A摇杆 DC 在两极限位置时与机架 DA 所成的夹角 Ψ1=90°，Ψ2=135°，机架长 LDA=50mm，摇杆长 LDC=30mm。试用作图法求出曲柄 LAB，连杆 LBC的长度。（注） 作图过程无需阐明，但应保留作图线。 评分提议： LAB1=LAB2，LB1C1=LB2C2 LAC1=LBC-LAB=60mm (a)LAC2=LBC+LAB=75mm (b)（a），(b)联立解得： LBC=67.5mm LAB=7.5mm4.设计一铰链四杆机构。如图所示，其摇杆 DC 在两极限位置时与机架 DA所成的夹角 Ψ1=90o，Ψ2=135°，机架长 LDA=45mm，摇杆长 LDC=30mm。试用作图法求出曲柄 LAB，连杆 LBC的长度。作图过程无需阐明，但应保留作图线。 评分提议： LAB1=LAB2，LB1C1=LB2C2 LAC1=LBC-LAB=53mm (a) LAC2=LBC+LAB=70mm (b)(a) ， (b) 联 立 解 得 ：LBC=61.5mmLAB=8.5mm5。设计一铰链四杆机构。如图所示，其摇杆 DC 在两极限位置时与机架DA所成的夹角Ψ1=90° ， Ψ2=135° ， 机 架 长LDA=45mm，摇杆长 LDC=25mm。试用作图法求出曲柄 LAB，连杆 LBC的长度。（注） 作图过程无需阐明，但应保留作图线。 评分提议： LAB1=LAB2，LB1C1=LB2C2 LAC1=LBC-LAB=52mm (a) LAC2=LBC+LAB=65mm (b) （a），(b)联立解得： LBC=58.5mm LAB=6.5mm6。设计一铰链四杆机构。如图所示，其摇杆 DC 在两极限位置时与机架DΨ1Ψ2BC1C2CB1B2ADΨ1Ψ2BC1C2CB1B2ADΨ1Ψ2BC1C2CB1B2ADΨ1Ψ2...
