电力线路顶管施工方案

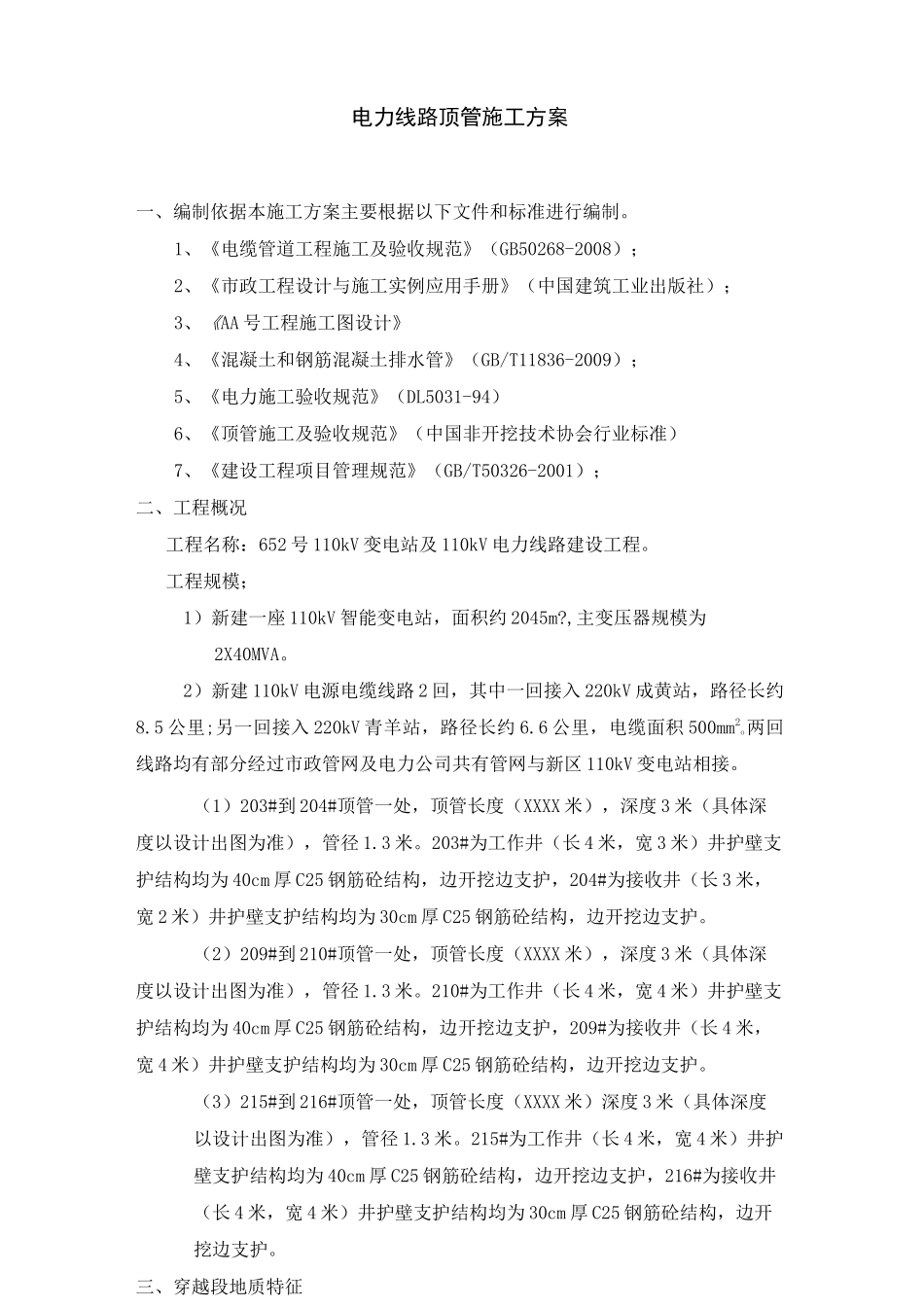

电力线路顶管施工方案_第1页
1/20

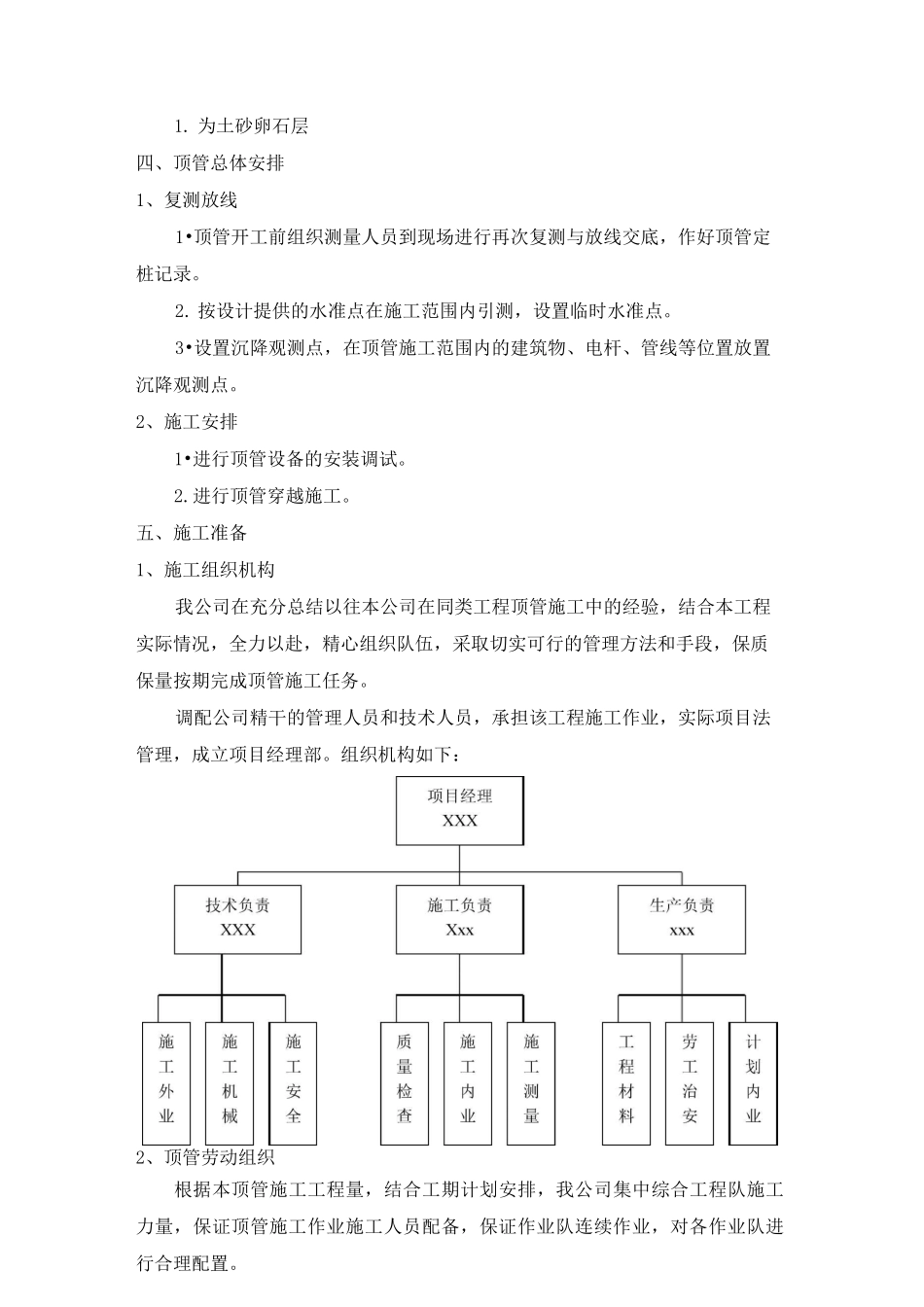

电力线路顶管施工方案_第2页
2/20

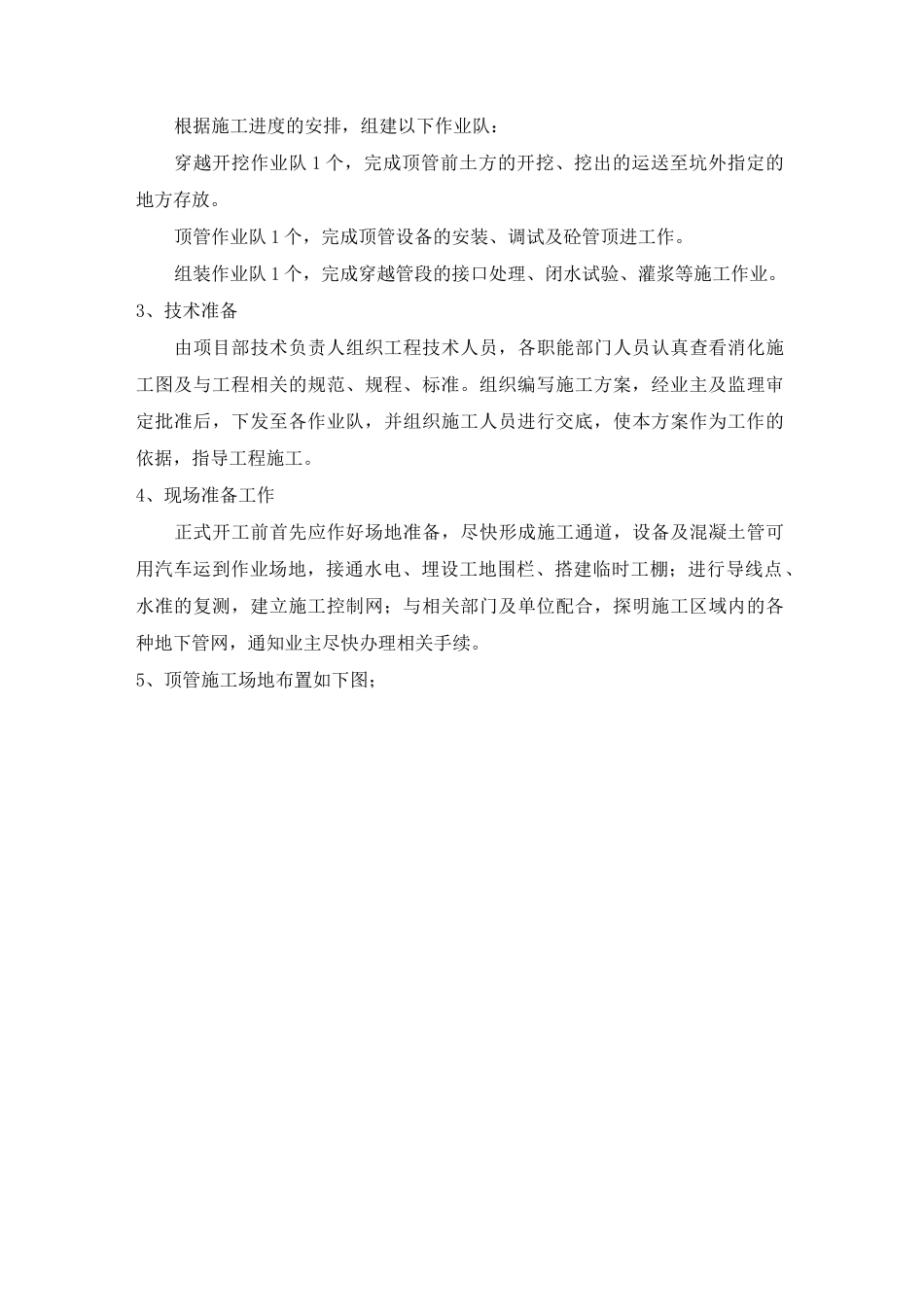

电力线路顶管施工方案_第3页
3/20
电力线路顶管施工方案一、编制依据本施工方案主要根据以下文件和标准进行编制。1、《电缆管道工程施工及验收规范》(GB50268-2008);2、《市政工程设计与施工实例应用手册》(中国建筑工业出版社);3、《AA 号工程施工图设计》4、《混凝土和钢筋混凝土排水管》(GB/T11836-2009);5、《电力施工验收规范》(DL5031-94)6、《顶管施工及验收规范》(中国非开挖技术协会行业标准)7、《建设工程项目管理规范》(GB/T50326-2001);二、工程概况工程名称:652 号 110kV 变电站及 110kV 电力线路建设工程。工程规模;1)新建一座 110kV 智能变电站,面积约 2045m?,主变压器规模为2X40MVA。2)新建 110kV 电源电缆线路 2 回,其中一回接入 220kV 成黄站,路径长约8.5 公里;另一回接入 220kV 青羊站,路径长约 6.6 公里,电缆面积 500mm2o两回线路均有部分经过市政管网及电力公司共有管网与新区 110kV 变电站相接。(1)203#到 204#顶管一处,顶管长度(XXXX 米),深度 3 米(具体深度以设计出图为准),管径 1.3 米。203#为工作井(长 4 米,宽 3 米)井护壁支护结构均为 40cm 厚 C25 钢筋砼结构,边开挖边支护,204#为接收井(长 3 米,宽 2 米)井护壁支护结构均为 30cm 厚 C25 钢筋砼结构,边开挖边支护。(2)209#到 210#顶管一处,顶管长度(XXXX 米),深度 3 米(具体深度以设计出图为准),管径 1.3 米。210#为工作井(长 4 米,宽 4 米)井护壁支护结构均为 40cm 厚 C25 钢筋砼结构,边开挖边支护,209#为接收井(长 4 米,宽 4 米)井护壁支护结构均为 30cm 厚 C25 钢筋砼结构,边开挖边支护。(3)215#到 216#顶管一处,顶管长度(XXXX 米)深度 3 米(具体深度以设计出图为准),管径 1.3 米。215#为工作井(长 4 米,宽 4 米)井护壁支护结构均为 40cm 厚 C25 钢筋砼结构,边开挖边支护,216#为接收井(长 4 米,宽 4 米)井护壁支护结构均为 30cm 厚 C25 钢筋砼结构,边开挖边支护。三、穿越段地质特征1. 为土砂卵石层四、顶管总体安排1、复测放线1•顶管开工前组织测量人员到现场进行再次复测与放线交底,作好顶管定桩记录。2. 按设计提供的水准点在施工范围内引测,设置临时水准点。3•设置沉降观测点,在顶管施工范围内的建筑物、电杆、管线等位置放置沉降观测点。2、施工安排1•进行顶管设备的安装调试。2.进行顶管穿越施工。五、施...
