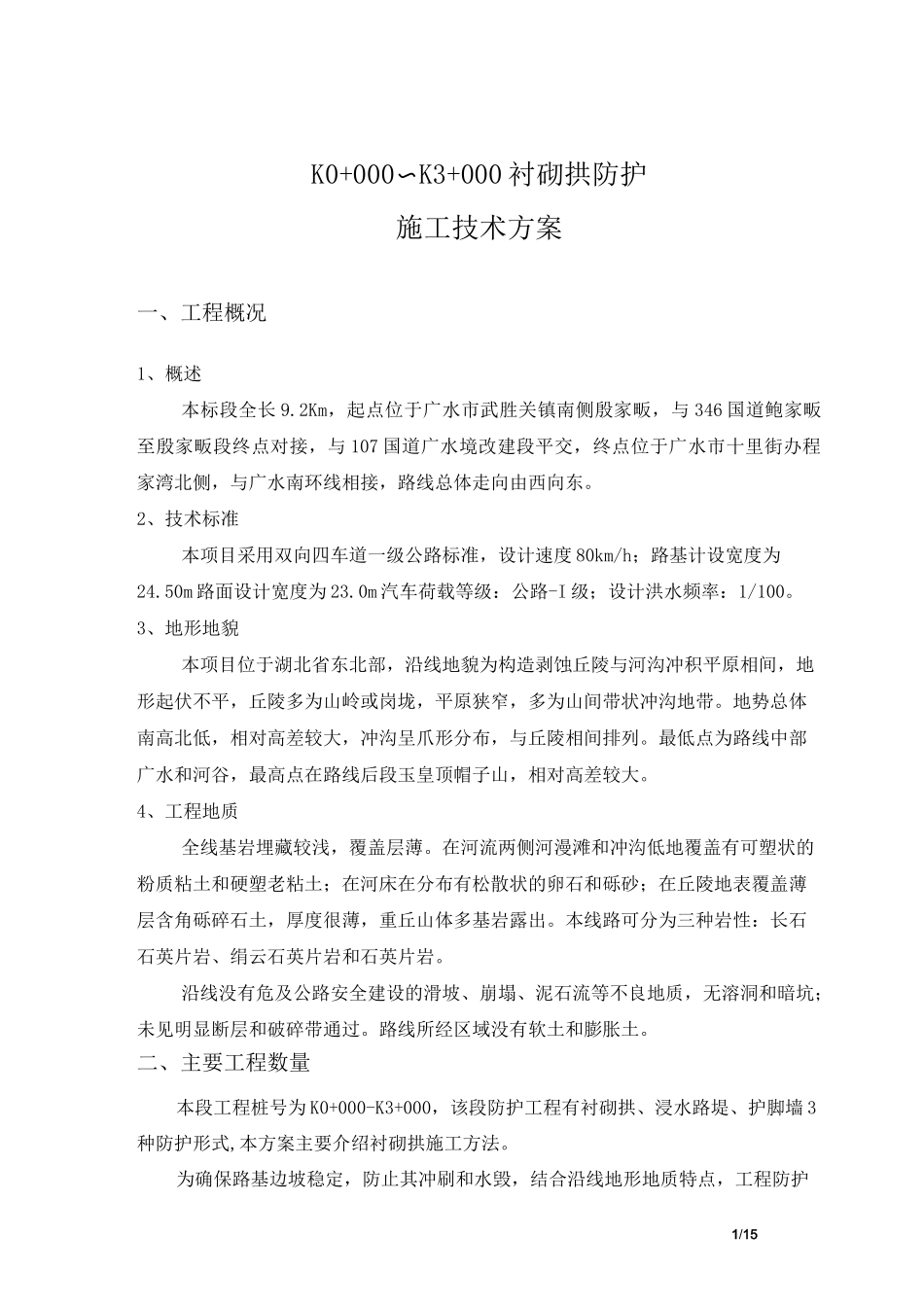

1/15K0+000〜K3+000 衬砌拱防护施工技术方案一、工程概况1、概述本标段全长 9.2Km，起点位于广水市武胜关镇南侧殷家畈，与 346 国道鲍家畈至殷家畈段终点对接，与 107 国道广水境改建段平交，终点位于广水市十里街办程家湾北侧，与广水南环线相接，路线总体走向由西向东。2、技术标准本项目采用双向四车道一级公路标准，设计速度 80km/h；路基计设宽度为24.50m 路面设计宽度为 23.0m 汽车荷载等级：公路-I 级；设计洪水频率：1/100。3、地形地貌本项目位于湖北省东北部，沿线地貌为构造剥蚀丘陵与河沟冲积平原相间，地形起伏不平，丘陵多为山岭或岗垅，平原狭窄，多为山间带状冲沟地带。地势总体南高北低，相对高差较大，冲沟呈爪形分布，与丘陵相间排列。最低点为路线中部广水和河谷，最高点在路线后段玉皇顶帽子山，相对高差较大。4、工程地质全线基岩埋藏较浅，覆盖层薄。在河流两侧河漫滩和冲沟低地覆盖有可塑状的粉质粘土和硬塑老粘土；在河床在分布有松散状的卵石和砾砂；在丘陵地表覆盖薄层含角砾碎石土，厚度很薄，重丘山体多基岩露出。本线路可分为三种岩性：长石石英片岩、绢云石英片岩和石英片岩。沿线没有危及公路安全建设的滑坡、崩塌、泥石流等不良地质，无溶洞和暗坑；未见明显断层和破碎带通过。路线所经区域没有软土和膨胀土。二、主要工程数量本段工程桩号为 K0+000-K3+000，该段防护工程有衬砌拱、浸水路堤、护脚墙 3种防护形式,本方案主要介绍衬砌拱施工方法。为确保路基边坡稳定，防止其冲刷和水毁，结合沿线地形地质特点，工程防护序号桩号防护形式长度（m）备注1K0+057-K0+280 段路基两侧衬砌拱446图纸 S3-24 第 4 页2K0+720-K0+970 段路基两侧衬砌拱500图纸 S3-24 第 4 页三、施工组织部署及施工前期准2/15与生物防护相结合，力求形式合理，结构稳固，最大限度保护自然植被。在工程开工前，我经理部将对人员、设备、材料进行合理组织和部署，在人员方面我部抽调有经验的专业技术人员成立工区负责该工程的现场管理和施工任务；在设备筹备上，我部经过充分准备，已将相应的机械设备和器材组织到位；在材料供应方面，我部与已取得业主和监理处试验室认可的厂家和料场联系好，保证施工期间的材料供应。做好施工前的准备工作，首先对施工场地进行清理，并对施工场地进行合理布局，以方便施工。测量组进场进行实地放样，并将测量资料报监理工程师审核认可。做好施工前原材料的抽检，并且调整混凝土及砂浆...
