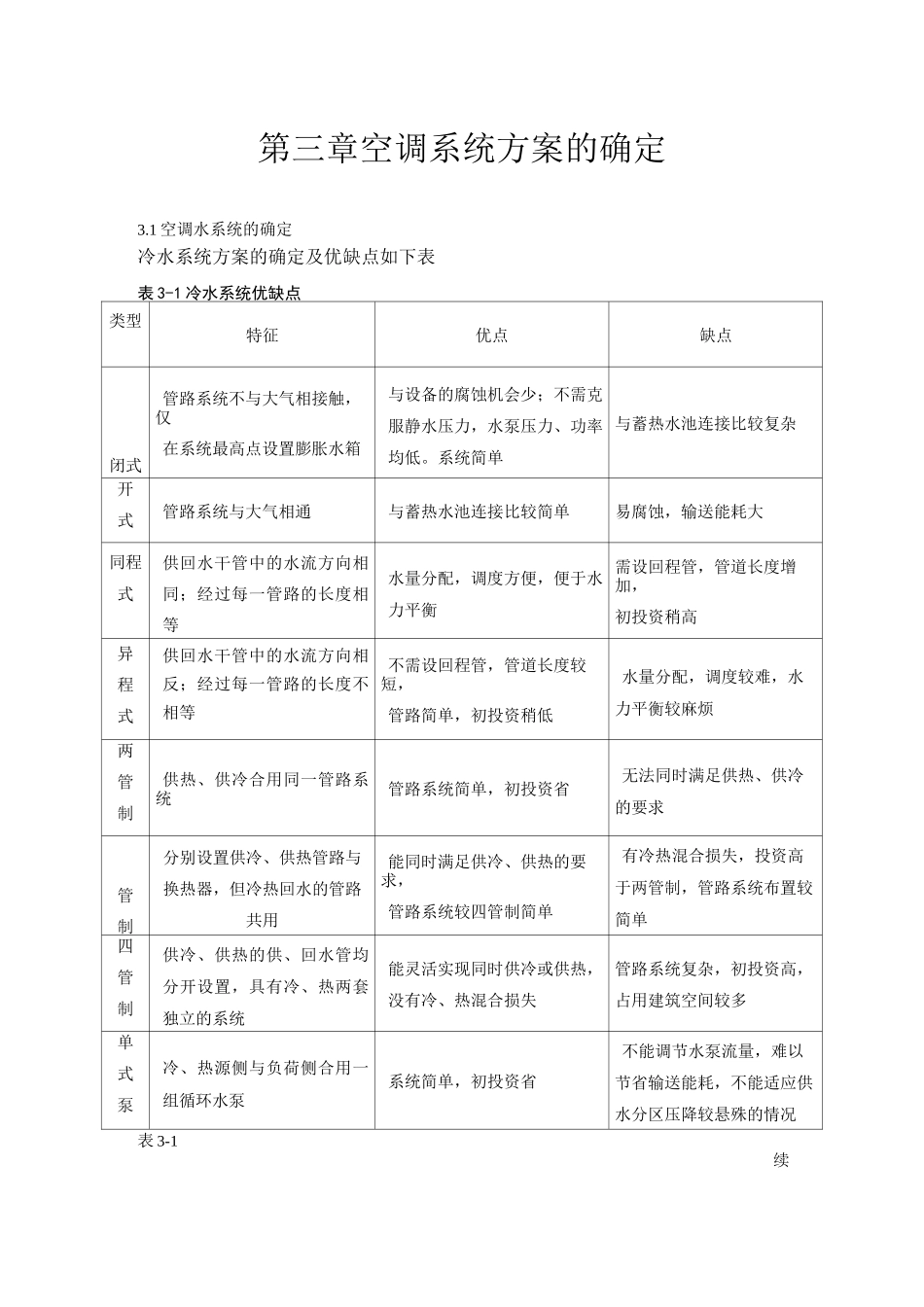

第三章空调系统方案的确定3
1 空调水系统的确定冷水系统方案的确定及优缺点如下表表 3-1 冷水系统优缺点类型特征优点缺点闭式管路系统不与大气相接触，仅在系统最高点设置膨胀水箱与设备的腐蚀机会少；不需克服静水压力，水泵压力、功率均低
系统简单与蓄热水池连接比较复杂开式管路系统与大气相通与蓄热水池连接比较简单易腐蚀，输送能耗大同程式供回水干管中的水流方向相同；经过每一管路的长度相等水量分配，调度方便，便于水力平衡需设回程管，管道长度增加，初投资稍高异程式供回水干管中的水流方向相反；经过每一管路的长度不相等不需设回程管，管道长度较短，管路简单，初投资稍低水量分配，调度较难，水力平衡较麻烦两管制供热、供冷合用同一管路系统管路系统简单，初投资省无法同时满足供热、供冷的要求管制分别设置供冷、供热管路与换热器，但冷热回水的管路共用能同时满足供冷、供热的要求，管路系统较四管制简单有冷热混合损失，投资高于两管制，管路系统布置较简单四管制供冷、供热的供、回水管均分开设置，具有冷、热两套独立的系统能灵活实现同时供冷或供热，没有冷、热混合损失管路系统复杂，初投资高，占用建筑空间较多单式泵冷、热源侧与负荷侧合用一组循环水泵系统简单，初投资省不能调节水泵流量，难以节省输送能耗，不能适应供水分区压降较悬殊的情况表 3-1续类型特征优点缺点复式泵冷、热源侧与负荷侧分别配备循环水泵可以实现水泵变流量，能节省输送能耗，能适应供水分区不同压降，系统总压力低

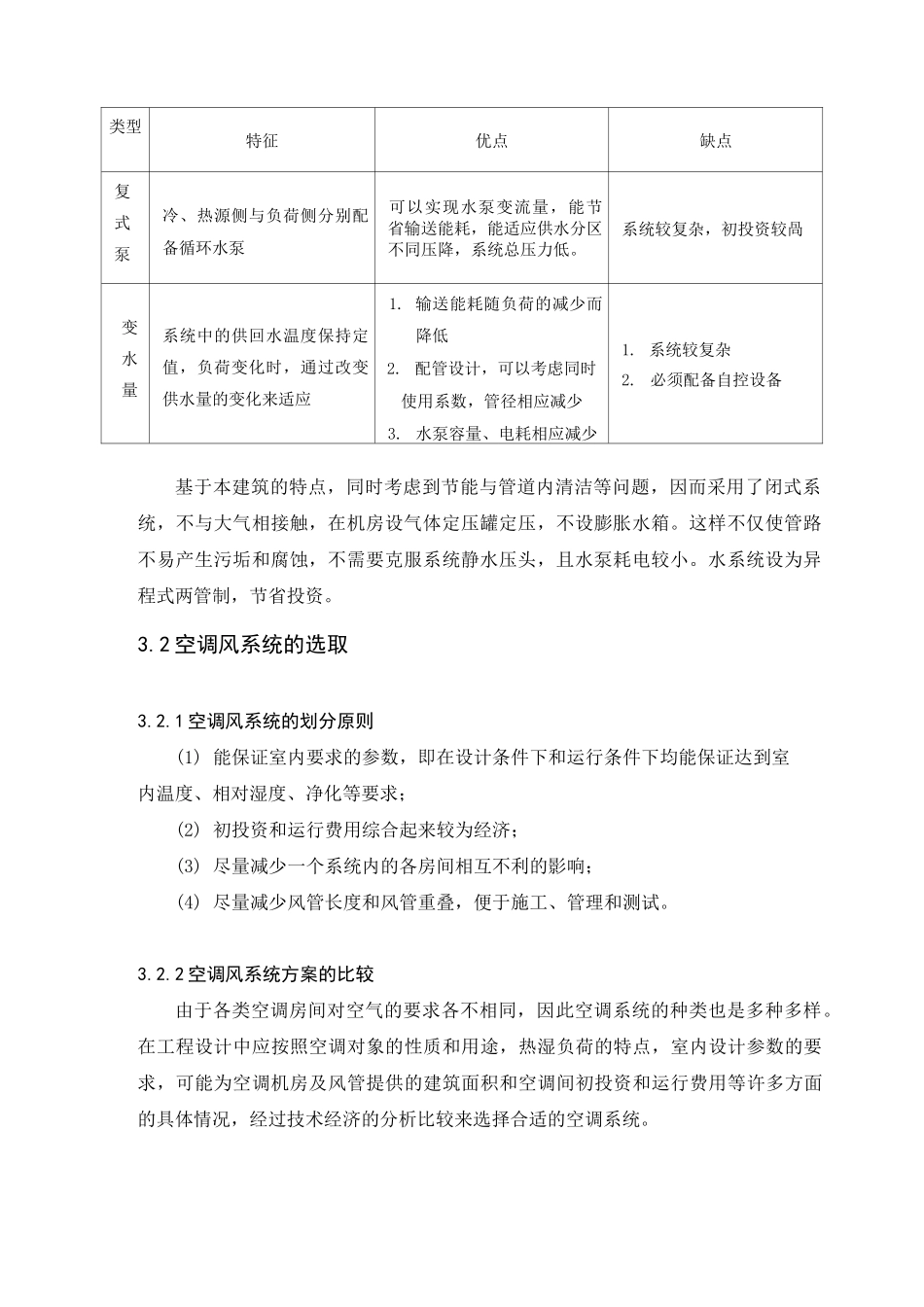

系统较复杂，初投资较咼变水量系统中的供回水温度保持定值，负荷变化时，通过改变供水量的变化来适应1
输送能耗随负荷的减少而降低2
配管设计，可以考虑同时使用系数，管径相应减少3
水泵容量、电耗相应减少1
系统较复杂2
必须配备自控设备基于本建筑的特点，同时考虑到节能与管道内清洁等问题，因而采用了闭式系统，不与大气相接触，在机房设气体定压罐定压，不设
