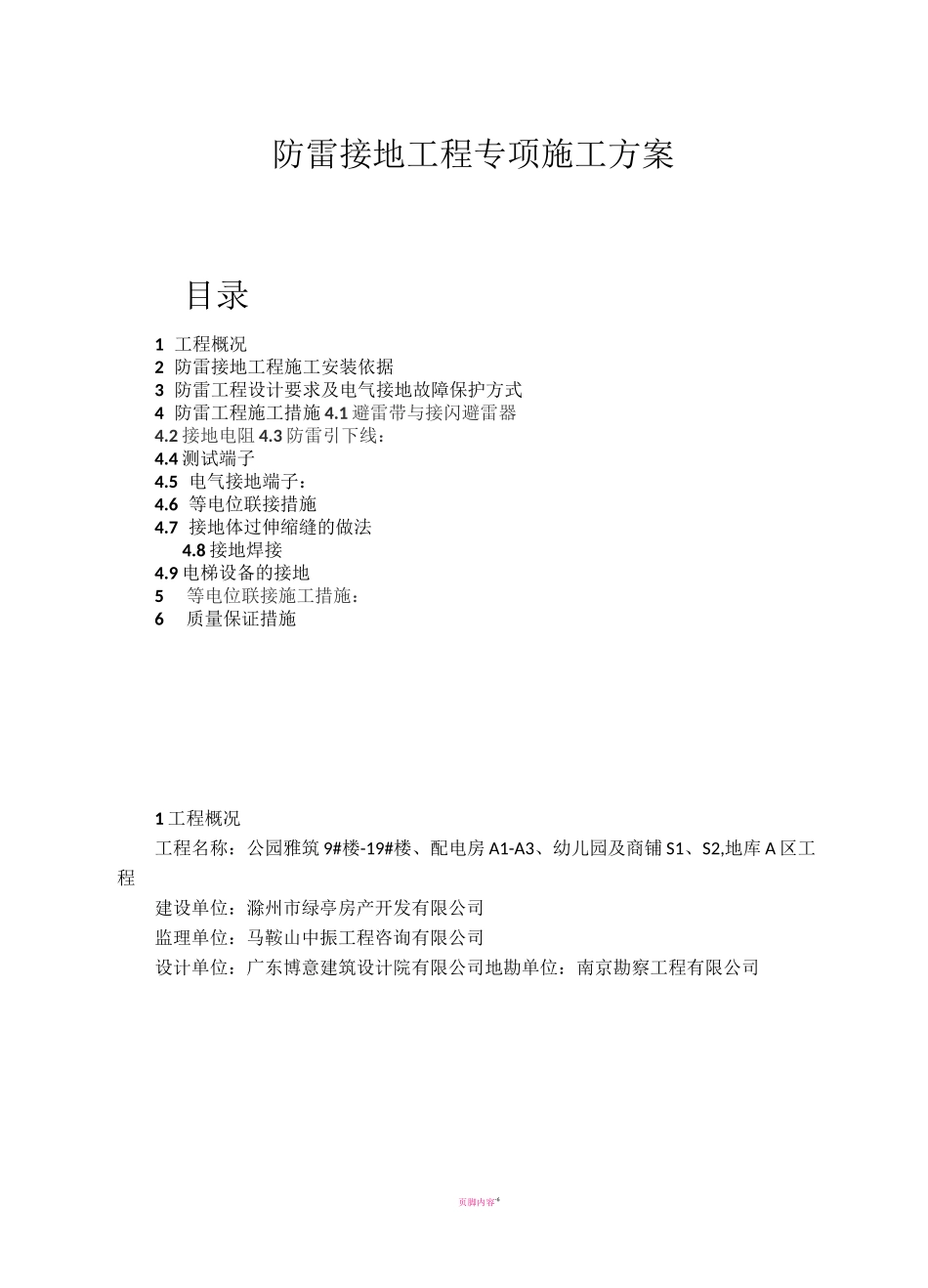

防雷接地工程专项施工方案A

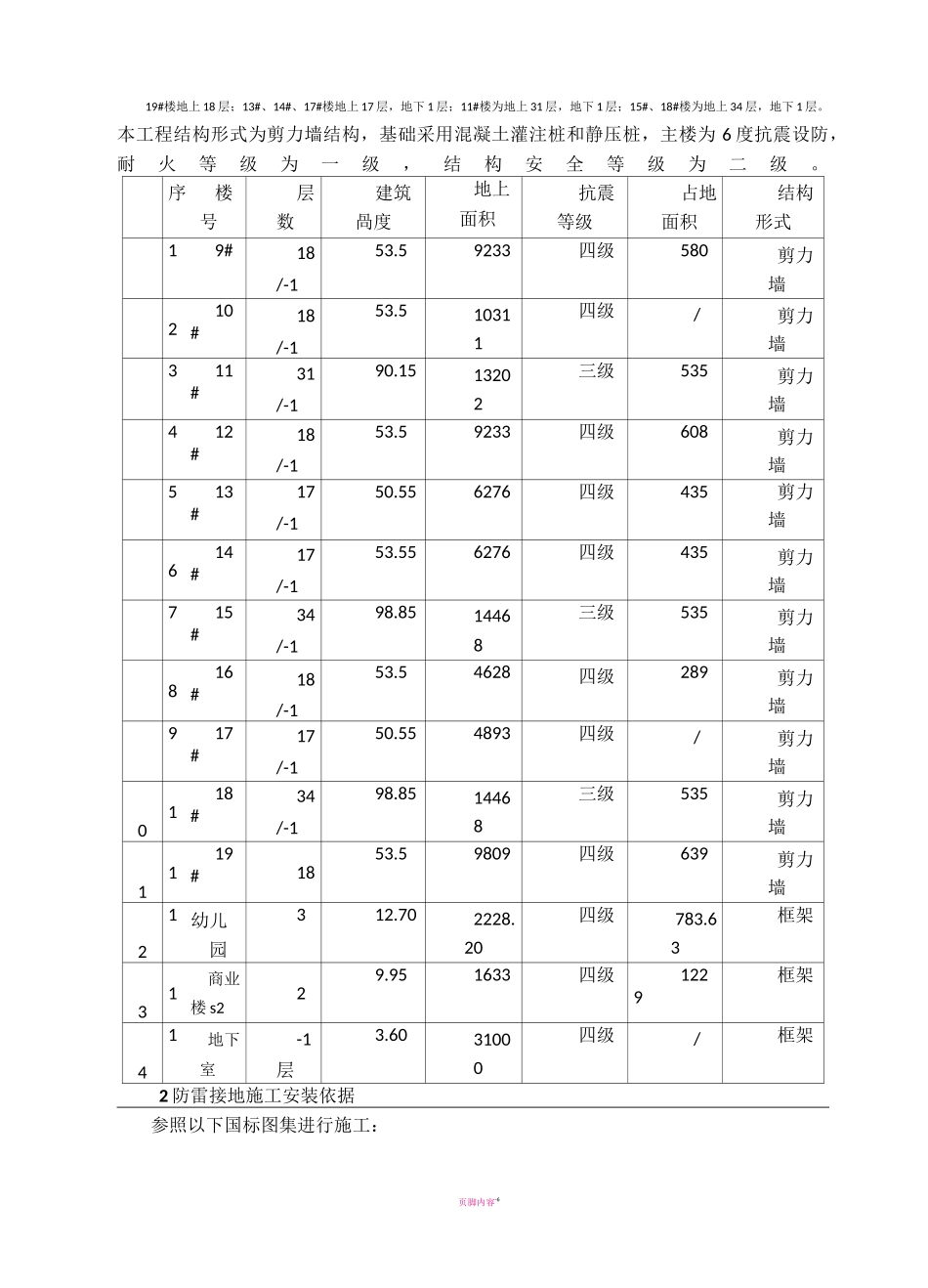

页脚内容-6防雷接地工程专项施工方案目录1 工程概况2 防雷接地工程施工安装依据3 防雷工程设计要求及电气接地故障保护方式4 防雷工程施工措施 4.1 避雷带与接闪避雷器4.2 接地电阻 4.3 防雷引下线：4.4 测试端子4.5 电气接地端子：4.6 等电位联接措施4.7 接地体过伸缩缝的做法4.8 接地焊接4.9 电梯设备的接地5等电位联接施工措施：6质量保证措施1 工程概况工程名称：公园雅筑 9#楼-19#楼、配电房 A1-A3、幼儿园及商铺 S1、S2,地库 A 区工程建设单位：滁州市绿亭房产开发有限公司监理单位：马鞍山中振工程咨询有限公司设计单位：广东博意建筑设计院有限公司地勘单位：南京勘察工程有限公司防雷及接地安装施工方案页脚内容-6页脚内容-619#楼地上 18 层；13#、14#、17#楼地上 17 层，地下 1 层；11#楼为地上 31 层，地下 1 层；15#、18#楼为地上 34 层，地下 1 层。本工程结构形式为剪力墙结构，基础采用混凝土灌注桩和静压桩，主楼为 6 度抗震设防，耐火等级为一级，结构安全等级为二级。序楼号层数建筑咼度地上面积抗震等级占地面积结构形式19#18/-153.59233四级580剪力墙210#18/-153.510311四级/剪力墙311#31/-190.1513202三级535剪力墙412#18/-153.59233四级608剪力墙513#17/-150.556276四级435剪力墙614#17/-153.556276四级435剪力墙715#34/-198.8514468三级535剪力墙816#18/-153.54628四级289剪力墙917#17/-150.554893四级/剪力墙0118#34/-198.8514468三级535剪力墙1119#1853.59809四级639剪力墙21 幼儿园312.702228.20四级783.63框架31商业楼 s229.951633四级1229框架41地下室-1层3.6031000四级/框架2 防雷接地施工安装依据参照以下国标图集进行施工：防雷及接地安装施工方案页脚内容-6（1）《等电位联结安装》国标图集 15D502,15D501,15D503；（2）《利用建筑物金属体做防雷及接地装置安装》03D501—3；（3）《接地装置安装》03D501—4；（4）《建筑物防雷设施安装》07D501—1。3防雷工程设计要求及电气接地故障保护方式 3.1 防雷工程设计要求a）本工程属第三类防雷建筑物。b）本工程的防雷、电气、消防、弱电和信息系统共用接地装置,利用地梁、底板和桩基础钢筋焊接连通作接地装置,接地电阻要求不大于 1 欧姆；每类接地设专用接地干线。c）在建筑物天面及易受雷击部位装设避雷网及避雷针作接闪器,避雷网在整个屋面的网格不大于 20mX20m 或 24mX16m,在屋面四周阳角位置设置避雷小针。d）凡突...
