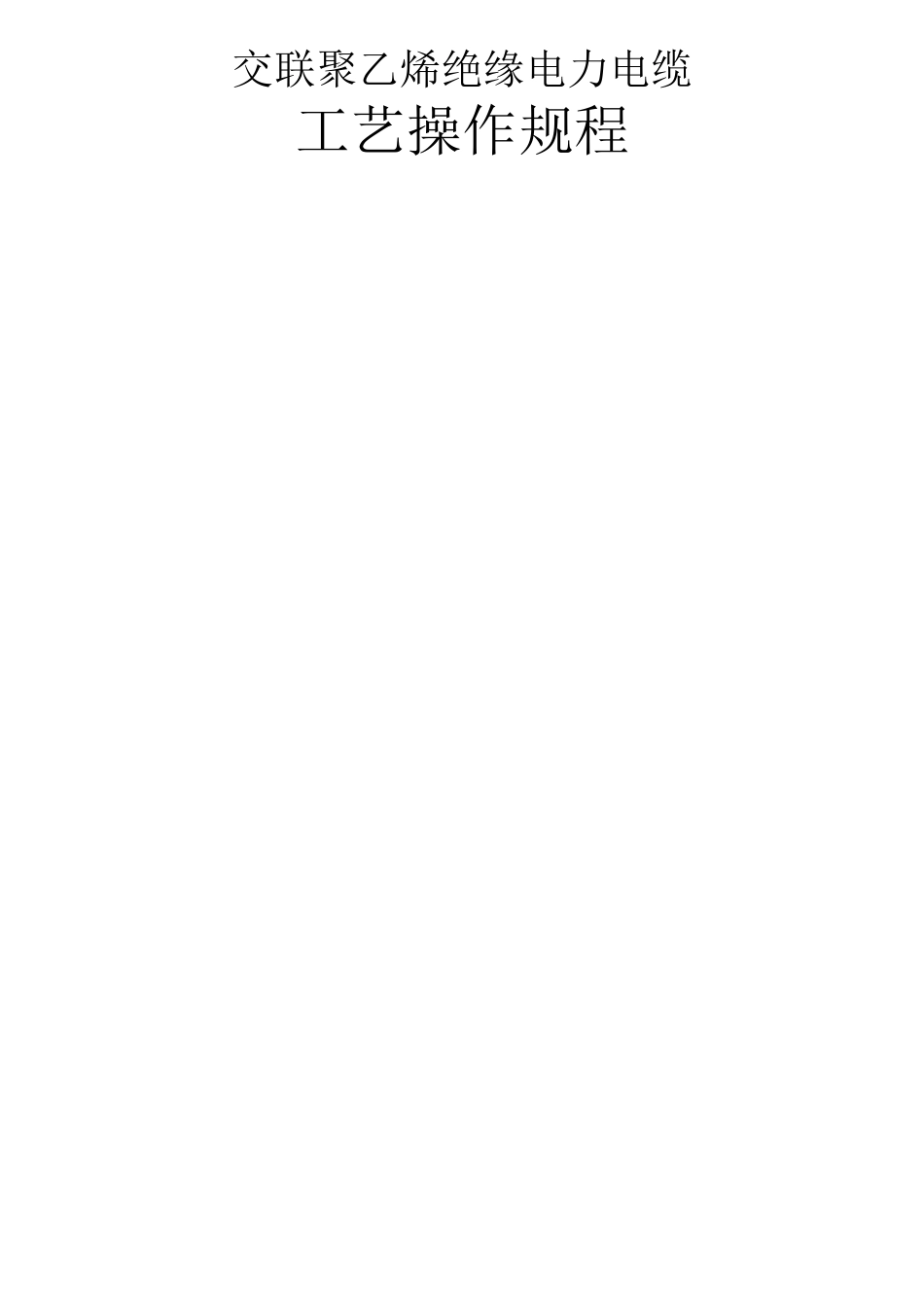

交联聚乙烯绝缘电力电缆工艺操作规程

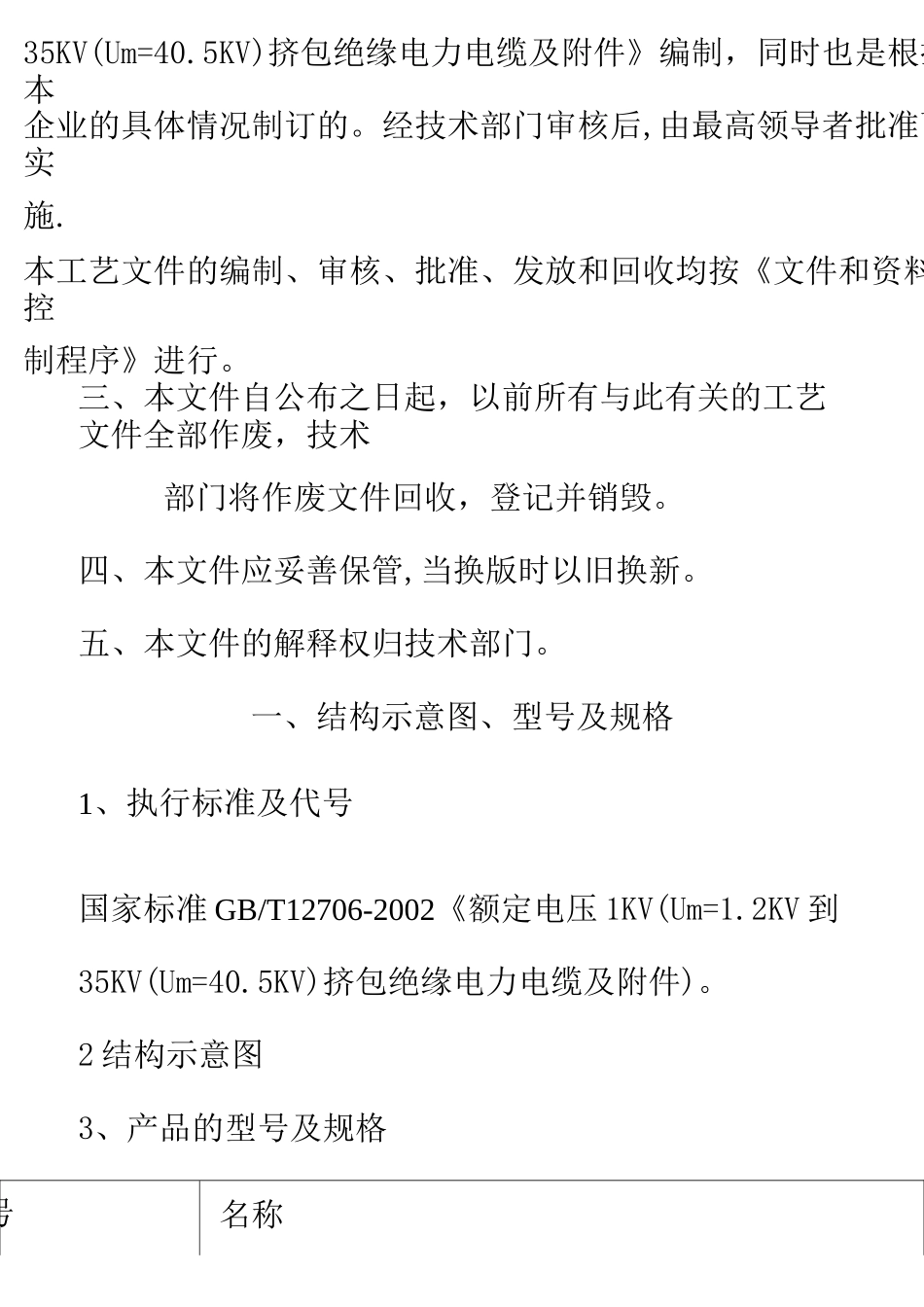

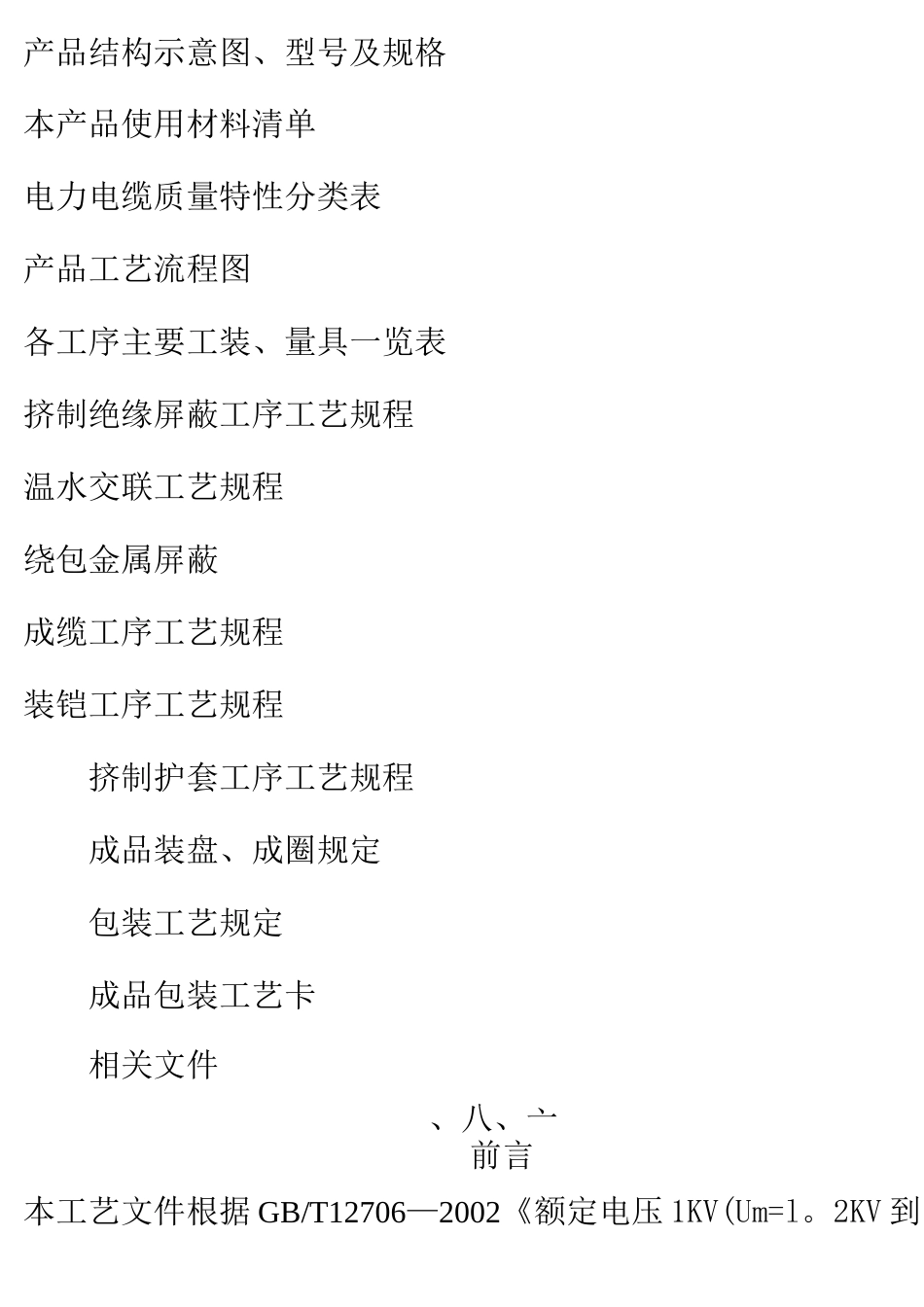

交联聚乙烯绝缘电力电缆工艺操作规程产品结构示意图、型号及规格本产品使用材料清单电力电缆质量特性分类表产品工艺流程图各工序主要工装、量具一览表挤制绝缘屏蔽工序工艺规程温水交联工艺规程绕包金属屏蔽成缆工序工艺规程装铠工序工艺规程挤制护套工序工艺规程成品装盘、成圈规定包装工艺规定成品包装工艺卡相关文件、八、亠前言本工艺文件根据 GB/T12706—2002《额定电压 1KV(Um=l。2KV 到35KV(Um=40.5KV)挤包绝缘电力电缆及附件》编制，同时也是根据本企业的具体情况制订的。经技术部门审核后,由最高领导者批准而实施.本工艺文件的编制、审核、批准、发放和回收均按《文件和资料的控制程序》进行。三、本文件自公布之日起，以前所有与此有关的工艺文件全部作废，技术部门将作废文件回收，登记并销毁。四、本文件应妥善保管,当换版时以旧换新。五、本文件的解释权归技术部门。一、结构示意图、型号及规格1、执行标准及代号国家标准 GB/T12706-2002《额定电压 1KV(Um=1.2KV 到35KV(Um=40.5KV)挤包绝缘电力电缆及附件)。2 结构示意图3、产品的型号及规格型号名称铜芯铝芯YJVYJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆YJV22YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆4、产品规格型号芯数额定电压(KV)0.6/11.8/33.6/66/108.7/158.7/1012/20铜芯铝芯标称截面mm2YJVYJLV1(注)1.5—10-30025-30025-30035-300300YJV22 YJLV22YJVYJLV31.5-30010—25—300 25-30035-300300YJV22YJLV224—30010-30025-30025-30035-300注：单芯电缆铠装应采用非磁性材料或采用减少磁损耗结构5 产品用途用于交流额定电压 35KV 及以下输配电线路.可以用在室内、隧道、电缆沟、管道及严重腐蚀的地方。YJV、YJLV 电缆不能承受机械外力的作用,YJV22,YJLV22 电缆能承受一定的机械外力作用，但不能承受拉力。二、本产品的使用材料清单材料名称型号标准要求使用工序 备注电工圆铜线TRGB3953绞线电工圆铝线LY4LY6GB3955绞线聚氯乙烯绝缘料J—70GB8815挤塑交联聚乙烯绝缘料 XLPEGB12706挤塑交联聚乙烯屏蔽料 XLPEGB12706屏蔽无纺布GB2952成缆绕包聚氯乙烯带PVCGB2952成缆绕包 绕包内衬层钢带GB2952GB4175装铠聚氯乙烯护套料H-70GB8815挤塑用于 35KV 及以下电缆护套PVC—S1GB12706挤塑铜带GB2952金属屏蔽三、电力电缆质量特性分类序号级分性要重序号性要重叵口00口nEO□[3导□□[!]EQ□2□□D度宽□□D6阻电体导D027电放部局□□老率釜化护变□[3□□□釦电...
